Anténa - magnetka

Od: Datum: 24.07.13 11:09 odpovědí: 9 změna: 25.07.13 05:59

Zdravím, jak poznám na jakou frekvenci je magnetka, která nemá žádné označení? Jedná se o starší typ, na štítku je (asi) firma *A*GER, anténa je asi 95-100 cm dlouhá,dole u šroubu má asi tři závity z prutu. Nechá se to nějak zjistit? Díky. K.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: mowla*
Datum: 24.07.13 12:13

Nepoznáš - musel bys změřit rezonanční kmitočet dané antény - buďto nějakým´bastlem´ nebo např. tímto - http://www.ges.cz/cz/mfj-259b…i-analyzator-GES08901086.html (vzhledem k ceně si jej spíše nechat změřit ´někde´ u radioamatéra).

Podle toho "magnetka" bych soudil, že jde o vozidlovou anténu pro CB (27 MHz) (´pevný´ magnet byl pro tyto levné vozidlovky charakteristický), ale délkou klidně může odpovídat i pásmům vyšším (140-148 MHz či 430-450 MHz).

doplněno 24.07.13 13:57:

Ten plast uprostřed pravděpodobně kryje cívku - takže by to v případě CB mohla být 1/8 λ (možná i 1/4 λ), ale jde jen o dohad, bez proměření asi více říct nejde.

doplněno 24.07.13 13:59:

´Zatracenej´ smajlík - vytvořil se z "λ" a ")"... :-D

Ohodnoceno: 0x

Datum: 24.07.13 12:59
avatar

přiložte fotku antény..

Ohodnoceno: 0x

Od: kvak®
Datum: 24.07.13 13:24

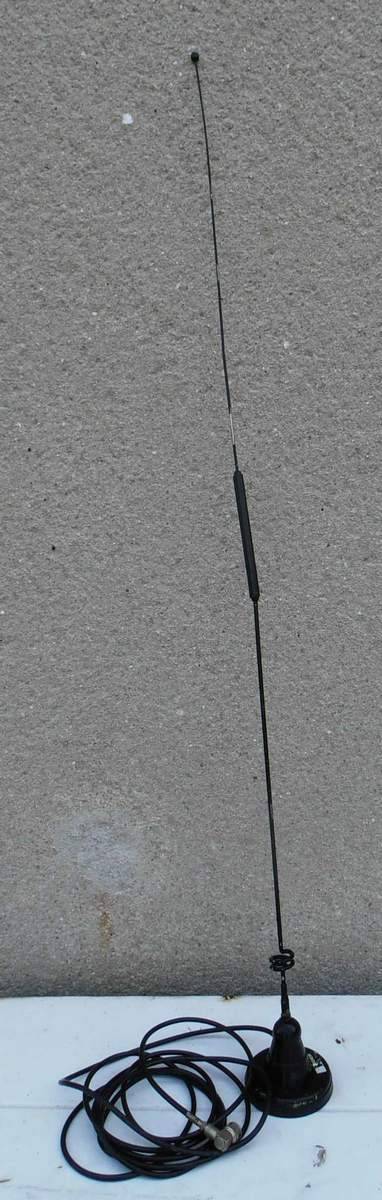

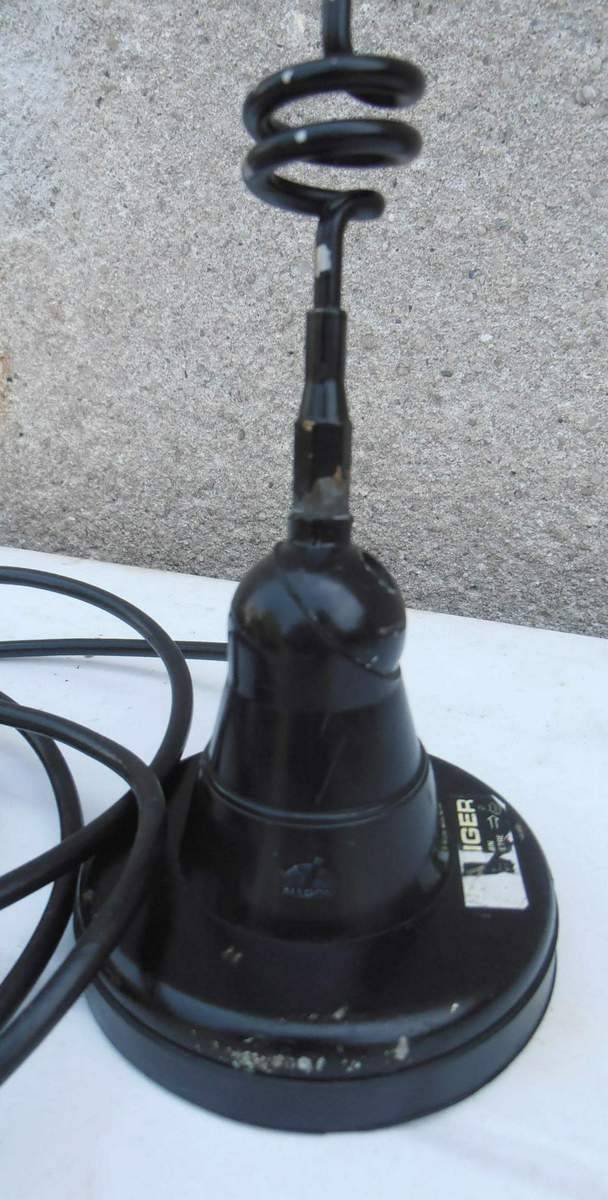

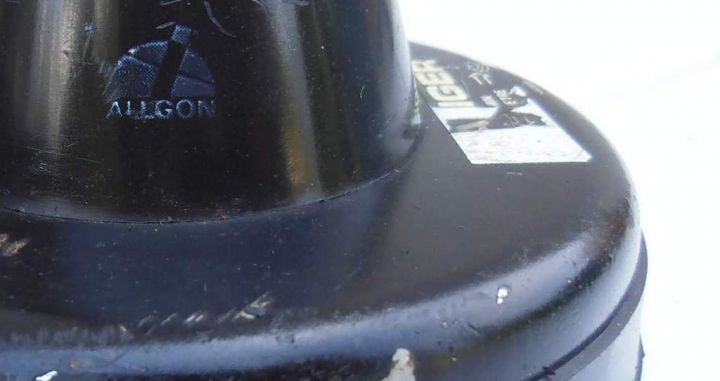

Přikládám pár foto a dík za odpovědi. K.

Od: eda*
Datum: 24.07.13 15:29

Podle typu konektoru a způsobu provedení bych to tipoval na ty vyšší frekvence - asi to bylo k nějaké datové kartě na internet - takže asi okolo těch 430 Mhz (O 2, U:fon).

Ohodnoceno: 0x

Datum: 24.07.13 20:28
avatar

Anténa - dipól - je podle použití buď dipól s impedancí 70 ohmů,nebo monopól s impedancí poloviční.Dipól rezonuje na L/2

ta magnetka je monopól s rezonancí L/4

Stačí změřit délku základního prvku antény a máme daný kmitočet.

JABRAKA

Ohodnoceno: 0x

Od: luke237
Datum: 24.07.13 21:07
Takhle jednoduche to asi nebude, kdyz tam ma ty prodluzovaci civky nezname induktance.
Ohodnoceno: 0x

Datum: 24.07.13 21:27
avatar

Také si myslím. "Buřtík" uprostřed zářiče je podezřelý, antena pak může být i dvoupásmová, jako např. tahle (144/430MHz).

Ohodnoceno: 0x

Od: luke237
Datum: 24.07.13 21:42
Souhlasim s tim nazorem, ze je to zrejme 2-pasmova antena (burtik uprostred anteny elektricky uzavira tu prvni cast od napajece, takze dane frekvence "nevidi" to pokracovani prutu za tim burtikem).
Ohodnoceno: 0x
