Motorek 24 V zapojení

Od: Datum: 13.07.13 11:42 odpovědí: 21 změna: 14.07.13 22:59

Můj problém je v tom ,jak zapojit stejnosměrný motorek k pohonu šroubového zvedáku.Zapojení je asi takové:zdroj SS 24V za ním je přepínač (páčkový,6 vývodů do kříže propojené na změnu polarity pro oba směry) dále pak motorek.To by problém nebyl,ale já tam musím ještě vložit tlačítko pro vypnutí v krajní poloze.Potom potřebuju přepnout otáčky motorku,ale to tlačítko je vlastně rozpojené.Potřebuju to tlačítko vlastně nějak pro opačné otáčky elektronicky spojit.Díky za radu


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 13.07.13 19:17
avatar

Tlačítko je jedno nebo dvě (pro každou krajní polohu)?

Ohodnoceno: 0x

Od: pepa5
Datum: 13.07.13 21:55

Díky za alespoň nějakou odpověď.To vypínací tl.by mělo být pouze jedno.Asi se to bude muset vyřešit relátkem.Já prostě nevím.Já bych Vám poslal nascanované to zapojení.Byl jsem dnes na poradě u kamaráda slaboproudaře , no a řek mi ,že to bude trochu problém.Napište mi prosím Váš mail

Datum: 13.07.13 22:04
avatar

A co takhle?

V jednom směru se na konci vypne, ale ty pak stejně neuděláš nic jiného, než že zvolíš opačný směr a po tom, co se motor pohne, se ten dorazový vypínač zase sepne.

doplněno 13.07.13 22:28:

A nemohl bys ten obrázek prostě dát sem?

Ohodnoceno: 0x

Od: pepa5
Datum: 13.07.13 22:10

No ...to si asi moc nerozumíme.Ale jak se ten spínač sepne,když je rozpojený .O to mi jde ,jak do něj v opačným zapojení dostanu proud.PaneBože.Jsme už tak pitomý národ?Ani jeden mi nedokáže poradit?

Datum: 13.07.13 22:26
avatar

Co já vím, tak normální dorazový vypínač se znovu zapne, když je uvolněn (= když se motor pohne opačným směrem)... Nebo tam máš něco jiného?

doplněno 13.07.13 22:26:

A nevztekej se, nebo se na tebe vy... i já.

Ohodnoceno: 2x

Od: pepa5
Datum: 13.07.13 22:46

Ahoj.Jsem v klidu.Jak se ten dorazový vypínač znovu sepne?HHHAAAA to je ten problém!A je ště musí být závislý na poloze

toho přepínače.Jestli dolu(potom je tam ten rozpojovač) ,nebo nahoru,tam už žádný být nemusí.To už obsluha ohlídá.Omlouvám se

Od: pepa5
Datum: 13.07.13 22:53
Od: pepa5
Datum: 13.07.13 23:01

Od: pepa5
Datum: 13.07.13 23:27

No jo vlastně.Musí tam být dva ))jeden rozpojovací a druhý spínací podle přepnuté polarity.Díky za radu všem.Nakonec jsem to musel vyřešit s a m

Datum: 13.07.13 23:58
avatar
Tak jak jsi to vyřešil? Funguje to?
Ohodnoceno: 0x

Datum: 13.07.13 23:12
avatar

Sakra, píšu ti to už potřetí: Mechanický dorazový vypínač se znovu sepne po uvolnění tlačítka, tj. když přepneš motor na opačný směr a zapneš ho. V obvodu, který jsem ti nakreslil, také je jeden směr jištěn a druhý ne (i když osobně bych tam taky dal jeden vypínač).

doplněno 13.07.13 23:13:

Co je to za schéma? Vždyť to kromě toho, že je to náhradní schéma pro logickou funkci OR, nemá žádný smysl.

Ohodnoceno: 0x

Od: pepa5
Datum: 13.07.13 23:34

žádné schéma zapojení tady nevidím.Ale i tak díky za pomoc.

Datum: 13.07.13 23:57
avatar

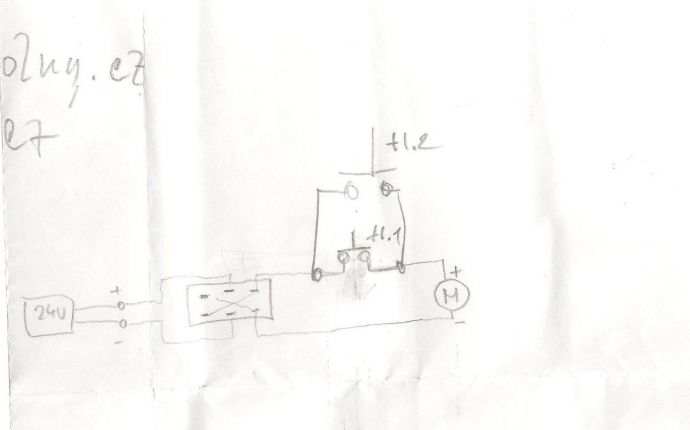

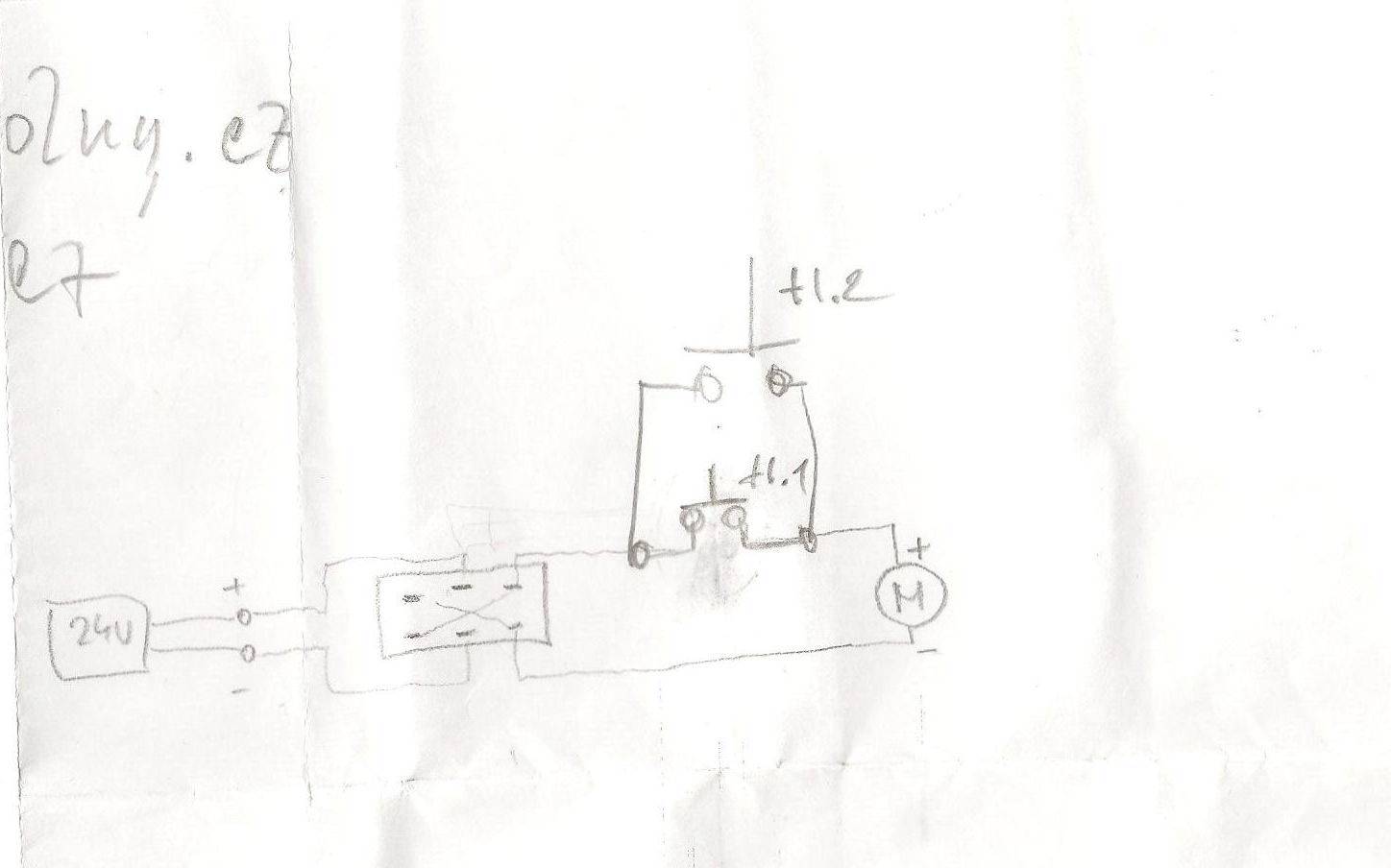

Odkaz na schéma máš v mém druhém příspěvku. Ty to snad ani nečteš...
Ohodnoceno: 0x

Od: pepa5
Datum: 14.07.13 16:19

Díky moc praivo.To je to pravé.Moc se omlouvám,já to schéma tam přehlídnul.

Od: pepa5
Datum: 14.07.13 16:21

A jak by to vypadalo,kdybych tam musel dát koncové tlačítko i pro druhý směr?

Od: pepa5
Datum: 14.07.13 16:35

Jo a ještě ty motorky jsou 4 zapojené na jeden zdroj

Od: pepa5
Datum: 14.07.13 18:00

Je to tak dobře?



Od: pepa5
Datum: 14.07.13 18:05
Datum: 14.07.13 19:45
avatar

Ano.

doplněno 14.07.13 21:36:

Ano.

Osobně bych tam dal ještě vhodnou tavnou pojistku (podle příkonu motoru).

Ohodnoceno: 0x

Od: pepa5
Datum: 14.07.13 20:50

Fakt je to dobře?Jinak mockrát dík za radu

Od: bmbx®
Datum: 14.07.13 22:59

Je to dobře, je to základní zapojení pro elektrické ovládání například různých ventilů ;)

Ohodnoceno: 0x
