Musi byt zdroj na zesilovač stabilizovaný?

Od: Datum: 11.06.13 16:38 odpovědí: 8 změna: 11.06.13 23:23
avatar

Stavim vykonovy zesilovac. Konkretne z TDA 1514A. - 2x50W. Nejsem v tom plne kovanej. Zajimalo by mne jestli musim pouzit stabilizovany nebo by mohl stacit nestabilizovany symetricky zdroj. Dekuji.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 11.06.13 16:57
avatar

Usměrnění sekundáru Graetzem a případné odrušení.

JABRAKA

Ohodnoceno: 0x

Datum: 11.06.13 18:02
avatar

Takze nemusi byt stabilizovanej napr LM7824 a LM7924 jestli to chapu?

Od: mkat®
Datum: 11.06.13 17:18
avatar

Stači Graetz ,ale treba ho vyfiltrovať z dosť vysokou kapacitou kondenzatorov.(3 až 5000 mikrofaradov)A hlavne aby to trafak utiahol.

Ohodnoceno: 1x

Datum: 11.06.13 18:07
avatar

ja mam trafo 2x24 ale jedno vinuti da 10A druhe cca 1,5 A. Jestli ten symetrickej zdroj udelat z jednoho vinuti a GND udelat oddelenim kondikama? Anebo pouzit klasicky oboje dve vinuti s tim, ze to jedno bude na hrane moznosti.

Datum: 11.06.13 20:37
avatar

To druhé vinutí je nepoužitelné - zapojte TDA 1514A s asymetrickým napájení - není problém

Ohodnoceno: 0x

Datum: 11.06.13 22:57
avatar

Proč to druhé vinutí je nepoužitelné?

Použije dvoucestný usměrňovač a ušetří třeba dvě diody

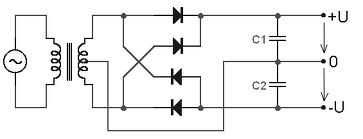

Asi takto http://cs.wikipedia.org/wiki/Soubor:Fullwave.rectifier.png

Ohodnoceno: 0x

Datum: 11.06.13 23:13
avatar

protože druhé vinutí podle tazatele je schopné dát jen asi 1,5 A. Při špičkovém příkonu až 120 W je málo. Zesilovač zapojit do můstku a asymetrické napětí přibližně 34 V by mohlo být dostatečné.

doplněno 11.06.13 23:15:

asymetrické napájení při napětí 34 V

doplněno 11.06.13 23:33:

píši 120 W špičkový příkon při 2 x 50 W výkonu - proč ne, poddimenzovaný zdroj bývá příčinou "plochých" basů

Ohodnoceno: 1x

Datum: 11.06.13 23:23
avatar

to jsem přehlídnul ale asi by to to vzdrželo... 120W je naprostá utopie...

při 120w to bude možná jen chrapot pokud to z sebe dostane...

Ohodnoceno: 0x
