Solarni panel pro nabijeni 4x NiMh v serii

Od: Datum: 01.06.13 18:01 odpovědí: 28 změna: 03.06.13 16:36

Dobrý den,

mám 4x NiMh v serii a chci je nabijet solarnim panelem. Kolik voltu mi musi dat solarni panel aby byl schopny mi dobijet tyto baterie?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 01.06.13 18:07
avatar
cca 6V pro baterky + poxčítat s úbytkem na měniči (ten nastavit přesně na 4x nabíjecí napětí Ni-Mh). Takže ve výsledku cca 8V minimum, což je běžných 16 solárních článků v sérii.
Ohodnoceno: 0x

Od: bmbx®
Datum: 01.06.13 18:15

Záleží taky na kapcitě a za jak dlouho mají být nabity...

Ohodnoceno: 0x

Od: pepann
Datum: 01.06.13 19:31

Jedna se o 4x NiMh zapojene v serii s kapacitou kazdeho clanku 1000 mAh. Tyto baterie mi napaji meteostanici a pres den bych potreboval aby se mi baterie dobijely. Poradite tedy jak na to?

Datum: 01.06.13 20:50
avatar

1 článek má při plném nabití asi 1,2V .Nějaký napěťový spád je nutný.Tedy asi 5 V + 10% = 5,5V.Ale především potřebuješ proud 1000mA /hod nebo 500mA /2 hod.

JABRAKA

Ohodnoceno: 0x

Datum: 01.06.13 21:56
avatar

nabitý Ni-MH článek rozhodně nemá 1,2 V, ale kolem 1,45. Při napětí 1,2V má tak polovinu své kapacity

Ohodnoceno: 1x

Datum: 01.06.13 21:47
avatar

A co prostě koupit něco jako tohle a připojit to k té meteostanici místo těch NiMH?

doplněno 01.06.13 22:42:

Žádná baterie nemá ráda mráz.

5 V a 4,8 V není takový rozdíl, ta stanice to ani nepozná. Jen v zimě bude třeba občas baterii odpojit a naplno nabít, zima je horší pro vybitou.

Ohodnoceno: 1x

Od: pepann
Datum: 01.06.13 22:34

A to by stacilo? Neni tam uvedeno vystupni napeti panelu a vzhledem k tomu, ze lipol v mobylu jsou jednoclanky, tak bych predpokladal napeti okolo 3.7 V

Od: pepann
Datum: 01.06.13 22:37

Aha, ja to spatne pochopil :) Jsem si to poradne neprecetl, ze ta nabijecka obsahuje baterii :) Problem je v tom, ze je tam prave ta LIPOLka, te asi nebude delat dobre horko a mrazy :( Proto jsem volil NiMh

Od: pepann
Datum: 01.06.13 23:16

NO ja prave cetl a i y vlastni ykusenosti vim, ye LIPOLky jsou hrozne nespolehlive v zime kdyz mrzne (jsem modelar). To se neda rict o NiMh, jsou odolnejsi. Ale v kazdem pripade souhlasim s tebou s tim, ze zadna baterie nema rada mraz a horko, jen kazda z nich jinak odolava :)

Kdybych se preci jen rozhodl zustat u reseni co jsem navrhoval tj. 4x NiMh, jake napeti by bylo dobre mit na tom solarnim panelu? Vstupni napeti stejne srazim na stabilizatoru na 3.3 V kvuli MCU.

Datum: 01.06.13 23:23
avatar

aby to ty baterky udržovalo v nabitém stavu, chtělo by to napětí 5,6V, ideálně DC-DC měničem, v horším případě stabilizátorem (zbytečné ztráty).

Napětí panelu tedy bude potřeba tak 7,5V minimálně, lépe 8V. Nepředpokládám, že by ta stanice měla nějaký moc velký odběr, takže proud by snad mohl stačit nějakých 100mA (ale čím víc tím líp) na to, aby to pokrylo provoz ve dne i v noci (přes den solár + nabíjení), v noci z baterek. Musíte ale taky počítat s tím, že může být týden i víc v kuse zataženo, podle toho dimenzovat ty nabíjecí baterky, aby byly případně schopny to delší dobu táhnout ze svého.

doplněno 01.06.13 23:46:

18 mA není úplně zanedbatelný odběr, možná bych popřemýšlel o baterkách s vyšší kapacitou, ono 1000 mAh to zvládne napájet v ideálním případě dva dny v kuse. Pokud bude temno, panel nedodá nic (na výstupu nebude ani jeho jmenovité napětí).

Ohodnoceno: 1x

Od: pepann
Datum: 01.06.13 23:39

Baterky jsou 1000 mAh, pouzity stabilizator je nizkoprikonovy (100 mA) a ubytek na nem je max. 0.2 V (L33). Co se tyka odberu tak ten se pohybuje 17 - 18 mA.

Od: pepann
Datum: 03.06.13 08:58

Jakou kapacitu baterii by jsi navrhoval?

Datum: 03.06.13 09:37
avatar
vzhledem k použití i při nízkých teplotách, výdrži, kapacitě a počtu nabíjecích cyklů bych z vlastní zkušenosti doporučil AA články Sanyo Eneloop či GP ReCyko+. Mají kapacitu cca 2100 mAh, ale téměř netrpí samovybíjením a výrobce udává spolehlivou funkčnost i při -20C, což běžné NiMh téměř nemají šanci
Ohodnoceno: 0x

Od: pepann
Datum: 03.06.13 10:39

Při ceně těch článků by možná bylo výhodnější mít něco takového http://olovene-baterie.heureka.cz/baterie-faam-12v-12ah/

Datum: 03.06.13 10:48
Ohodnoceno: 0x

Od: pepann
Datum: 03.06.13 10:54

A nebo :) Ja se dival na kapacitu, kde by v mem pripade mohla baterie vydrzet az 24 dni (pri kapacite 12 Ah). Otazkou zustava, jaké napeti by bylo na tom 6V clanku pri vybiti? Zjistil jsem, ze pod napeti cca. 4.2 V meteo prestane pracovat. Takze provoz na 4x tuzkove baterie neni moc dobre, spise na 5x.

Datum: 03.06.13 10:50
avatar

samozřejmě olověný akumulátor lze použít taky, já jen myslel že od prvotního nápadu se chceš držet těch NiMH ;) jak píše Praivo, určitě ten 6V, ať nemusíš mít zbytečně velký solární panel na 14V a pak to zase srážet na ty 3,3V

Ohodnoceno: 0x

Od: pepann
Datum: 03.06.13 10:57

No puvodne jsem chtel zustat u NiMh, ale jak pisu vyse, problem je, ze budu potrebovat min. 5x kusu. A po zjisteni celkove ceny za ty enloope jsem zacal prehodnocivat situaci :) Ty aku co tam mam ted staly 4 kusy 120 Kc :)

Od: bmbx®
Datum: 03.06.13 12:00

Do akumulátorů typu eneloop se rozhodně vyplatí investovat a to že meteostnice pracuje do 4,2V je vlastně akurát, to je 1,05V na článek pokud budou použity 4 kusy a to je článek téměř vybitý, takže je zcela zbytečné používat 5 kusů. Ni-MH mají na začátku vybíjení polochou charakteristiku, to znamená, že od 1,2V jmenovitého napětí do vybití na 1V to trvá nejdéle, pak začne klesat rychle.

Ohodnoceno: 0x

Od: pepann
Datum: 03.06.13 12:37

No me jde o to, zda se mi to vyplati do toho investova cca. 500 - 600 Kc do 4 kusu ENLOOPE. Za ty penize mam skoro 2 ks 6 V olov. baterie, ktere maji kapacitu 4-6 Ah.

Datum: 03.06.13 12:56
avatar

?

V GESu mají jeden za 69 Kč, to je>400 Kč i s dopravou...

Ohodnoceno: 0x

Od: bmbx®
Datum: 03.06.13 13:04

Jakejch 500-600Kč? Chce to pohledat Sanyo Eneloop, GP Recyko, Camellion Always Ready - všechny jsou výboné a pokud chceš dobíjet solárním článkem tak nějaká moc vysoká kapacita nemá cenu. Možná by nebylo špatné použít Li-XX článek a malý DC-DC step-up stabilizátor, nebo 2 články a step-down, Li-XX články nejsou náročné na nabíjení a nedají se přebít, ostatně ty olověné jsou na tom stejně.

Možná by to chtělo ty olověné nebo Li-XX můžou se dobíjet kdykoliv a nedají se přebít aniž by se musela používat automatika - stačí přesné nabíjecí napětí.

Ohodnoceno: 0x

Od: pepann
Datum: 03.06.13 13:10

O LI-PO jsem již uvažoval, dvoučlenk by byl dostačující, ale nevím jak se budou chovat v mrazech :( Přemyšlel jsem, že bych je hodil do polystyrenu, ale nevím zda by to vyresil. Navic jak dobijet pres solarni panel 2 članek? Bude to chtit balancer ...

Od: bmbx®
Datum: 03.06.13 13:16

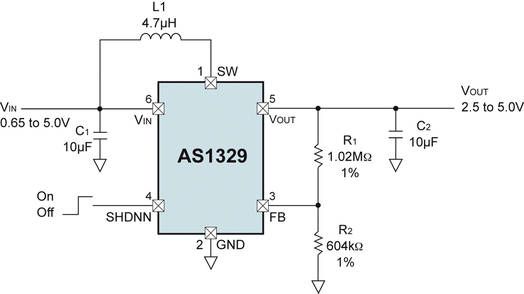

Jednodušší by byl jednočlánek a step-up stabilizátor, není to složité a má to vysokou učinnost. V mrazech klesá kapacita jekýchkoliv článků, ale snad ta meteostanice nemá žádný veký odběr.

Ohodnoceno: 0x




Od: pepann
Datum: 03.06.13 13:31

Momentalne ma odber cca. 18 mA, ale asi si pohraju s napajecimi profily, pac ted bezi neustale v normalnim rezimu a pri tom meri a vysila kazdych 5 minut a behem teto doby se nic nedeje. Tim bych taky mohl snizit odver a to myslim hodne.

Nebude to takove protichudne reseni pouzivat step-up stabilizator? Ten mi to napeti vytoci na kolik? Mam tam totiz taky stabilizator LE33, ktere mi libovolne napeti (do 20 V) tansformuje do 3.3 V, ale je to na hranici, budu muset sehnat LE35 kvuli snimaci.

Od: bmbx®
Datum: 03.06.13 13:49

Pulzní stabilizátory jsou výborná věc a je jedno jestli zvyšuje nebo snižuje napětí, mají vysokou učinnost. Ten L33 bych vyhodil, sice je nízkospotřebový, ale to o co má snížit, to se ztrácí do nenávratna, pulzní stbilizátory to nedělají, ty využívají přes 90% energie. Zjednodušený příklad - pokud budu mít spotřebič na 3V a klasickým stabilizátorem to budu snižovat ze 6V tak to sežere stejně jako když tam budu mít ty spotřebiče dva do série ;)

Ohodnoceno: 0x

Od: pepann
Datum: 03.06.13 16:02

Tak to bych ciste teoreticky mohl vyrabet pomoci step-up stabilizatoru napeti 3.5V z 1 clanku NiMh (z 1.2V) :)

Od: bmbx®
Datum: 03.06.13 16:36

Ne teoreticky, ale klidně prakticky, ale z tak malého napětí to není běžné. Lepší je kolem 3V a výše, na takové napětí není problém i když...

Ohodnoceno: 0x
