Lm317 a trimr

Od: Datum: 08.07.13 10:06 odpovědí: 8 změna: 09.07.13 21:56
avatar

Dobrý den, chci vyrobit jednoduše zdroj s regulací proudu. Vše jednoduše pomocí lm317 a trimru. Spočítal jsem že na proud 10mA je potřeba 125ohm a na 1A 1,25ohm. Takže trimr bych koupil například tento: (220ohm) http://hadex.cz/h550-trimr-tp008---220r/

Ale napadá mne otázka, zda bude regulace dost jemná? Budu schopen otočit trimrem přesně na 50mA? (například) A jak je to výkonově?

Díky za pomoc.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 08.07.13 13:40
avatar
Přesne by to bylo jen asi pro desitky miliamper ale amperu z toho nevezmeš ten trimr by zahořel pro vyssi proudy spis něalej dratovej potenciometr nebo nebo si tam dej přepinač rozsahu na dva potenciometry něakej vykonějši třeba 50 R a druhej cermet 220 R
Nrzapomeň na omezovací odpor ke kazdemu aby jsi to nezpražil..
Nebo to muzes rozdělit na tři rozsahy a dobre chlazení lm 317
Ohodnoceno: 0x

Datum: 08.07.13 14:14
avatar

Nechci Vás odrazovat nebo tak podobně, uvádím jen pro Vás možnou alternativu. Je trošku složitější ale podle mě lepší

http://svetelektro.com/clanky…j-2v-az-25v-0a-az-1a-202.html

Ohodnoceno: 0x

Od: bmbx®
Datum: 08.07.13 14:32

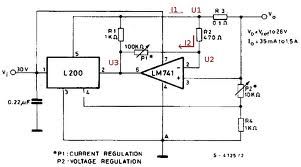

Mě bleskl hlavou stabilizátor L200 je přímo k tomu určený, s přepínáním odporů na měření proudu to výjde úplně jednoduše, s plynulým nastavením to taky není moc složité:

Ohodnoceno: 0x

Datum: 08.07.13 14:57
avatar

Díky za odpovědi. Ještě abych nezakládal nové téma by tu byl jeden dotaz.

zapojení jsem asi nedomyslel. Je to dělané tak, že se spíná záporný pól. Jak zapojení upravit, aby se dalo spínačem spínat kladný pól? http://paja-trb.cz/konstrukce…dene_zhasinani_osvetleni.html

doplněno 08.07.13 15:03:

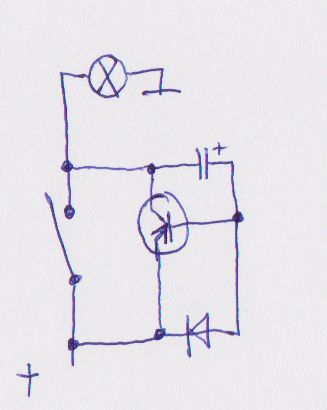

že by takto? Moc elektronice nerozumím jsem spíše na silnoproud. :-D

Datum: 08.07.13 16:06
avatar

Jak se dívám na to vé schéma tak mi připadá jako blbost, proud jde asi jen přes spínač,.nevidím omezení proudu do báze... ( resp přes kondenzátor se tam stejnsměrné napětí nedostane, a tranzistor nesepne.

Takže obvod spíná jen mechanicky...

Ohodnoceno: 0x

Datum: 09.07.13 21:43
avatar

Koukněte na odkaz, je tam princip zařízení dobře popsán*slunce*

Ohodnoceno: 0x

Od: bmbx®
Datum: 09.07.13 21:56

vifein:

princip je jasný, jenže vlk chce spínat plus a přehodil to, pak musí přehodit všechno i vodivost transistoru (PNP / NPN)

Ohodnoceno: 0x

Datum: 08.07.13 15:31
avatar

K původní otázce? Vlku, ty neumíš ani Ωův zákon? Referenční napětí LM317/317T/338 je 1,25 V, odpor se tedy volí R=Uref[V]/I[A]=1,25/I a protopený výkon je pak P[W]=Ú*=1,25*I...

Z toho vyplývá, že pokud chceš regulovat v tak velkém rozsahu, jemně to rozhodně nepůjde.

doplněno 08.07.13 15:31:

*otázce:

Ohodnoceno: 0x
