Polarita tranzistoru

Od: Datum: 07.04.13 12:00 odpovědí: 3 změna: 07.04.13 21:50

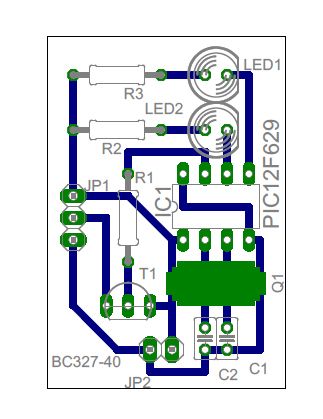

Dobrý den, můžu se zeptat, jak je v přiloženém obrázku zakreslen tranzistor.

Je na pájicí straně, nebo na 2. straně v rozkreslení plošného spoje. Díky

doplněno 07.04.13 12:01:

Je to časovač.

doplněno 07.04.13 12:01:

obr.

doplněno 07.04.13 12:06:

tak obr. znova (snad to už vyjde) :)



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 07.04.13 12:25
avatar

všechny součástky jsou na "straně součástek" ;) tedy z druhé strany, než jsou cesty :)

Ohodnoceno: 2x

Datum: 07.04.13 17:23
avatar

ono je to myslím jedno. Obvykle se součástky vždycky pájí po opačné straně než jsou spoje. Ale může se stát, že je na spoji málo místa nebo součástky lezou po sobě. Pak se nějaký ten odpor nebo kondenzátor může připájet i na stranu spojů.

Ale k tvému dotazu. Vypadá to, že všechny součástky na desce jsou na jedné straně.

Deska jak ji vidíš, by měla být namalovaná ze strany spojů. Součástky jsou dole, spoje nahoře. Je to tak proto, aby bylo jasné, jak má plošný spoj vypadat, aby ho nějaký mistr neudělal zrdcadlově převrácený. No a hlavně to poznáš podle pozice kontaktů tranzistoru. Mrkni se na schema. Báze tranzistoru je vždy uprostřed a kde je emitor a kde kolektor, to poznáš podle polarity zdroje a typu tranzistoru. NPN má kolektor obvykle směrem na +, PNP má kolektror obvykle směrem na -.

Ohodnoceno: 0x

Od: zabu
Datum: 07.04.13 21:50

Tato konkrétní destička je ze strany spojů, tedy součástky jsou vespod.

Je dobré při tvorbě plošňáku na něj umístit buď název jedné ze dvou vrstev: TOP/BOTTOM, nebo alespoň např. písmeno R, aby bylo jasné, na kterou stranu se člověk dívá.

Ohodnoceno: 0x
