Napětí v obvodu

Od: Datum: 06.04.13 17:46 odpovědí: 12 změna: 07.04.13 20:32

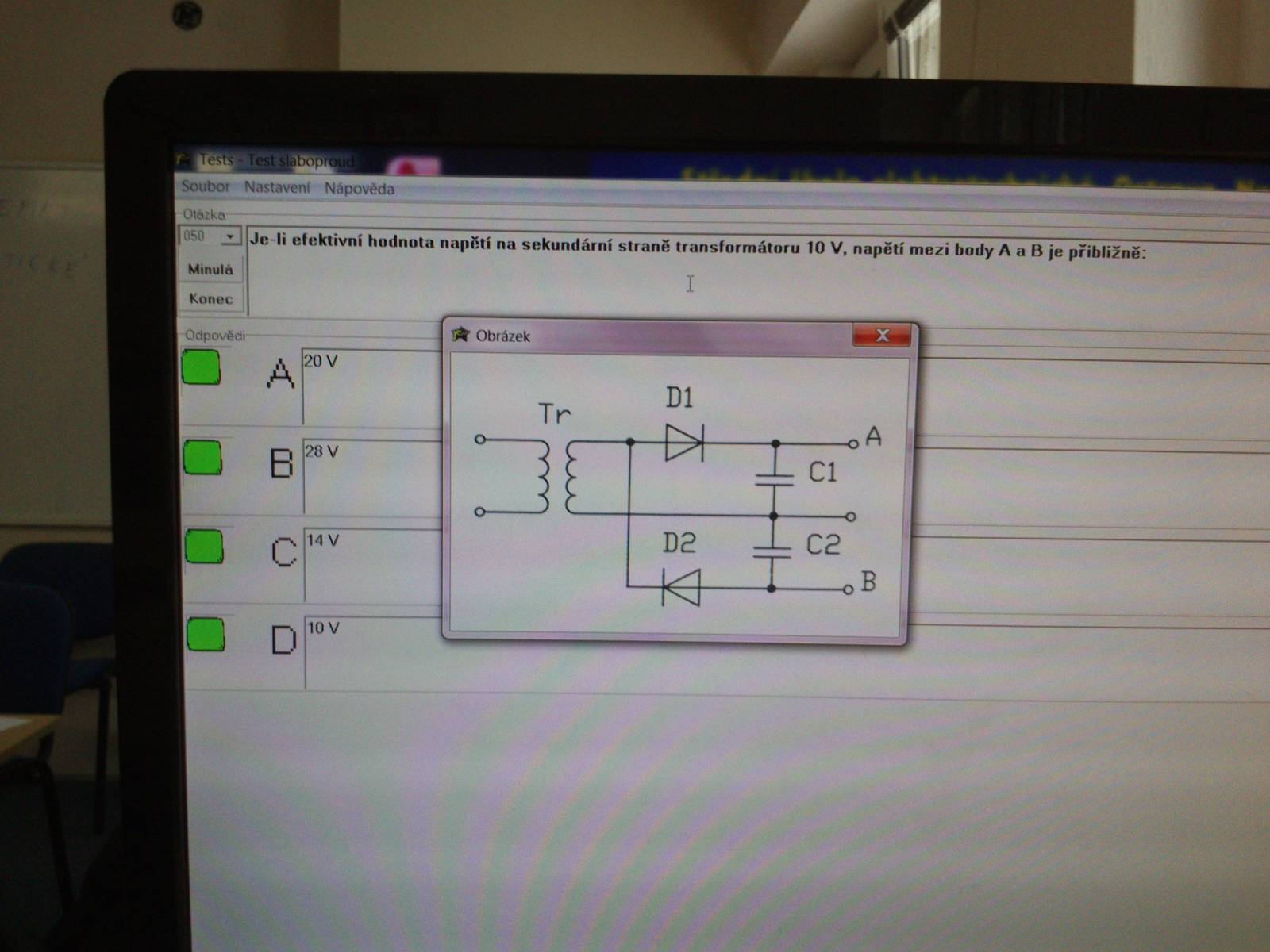

Je-li efektivní hodnota napětí na sekundární straně transformatoru 10V, napětí mezi body A a B je približně?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 06.04.13 17:50
avatar
bydlím-li od školy 500 metrů, kolik mám let? :D
doplněno 06.04.13 18:17:

obrázek se zobrazil až dlouho po mé odpovědi (asi 10 minut po založení otázky), proto ta narážka na nedostatek informací :)

doplněno 06.04.13 18:18:

a k otázce, pokud vím, mělo by to být 14V

Ohodnoceno: 0x

Od: solo*
Datum: 06.04.13 18:21

V pohode a mohl by jste mi to oduvodnit? dekuji

Datum: 06.04.13 18:26
avatar

jednoduse 10 x 1.414 (odmocnina ze dvou ) což je přibližne asi 14.14 V

doplněno 06.04.13 18:27:

oprava 14.41 překlep

Ohodnoceno: 0x

Od: solo*
Datum: 06.04.13 18:28

A proc odmocnina ze dvou?

Datum: 06.04.13 18:36
avatar

v tomto případě potřebuješ znát špičkové napětí po usměrnění protožr ten kondík ti to vyfiltruje

a špička po usměrnění se počítá hodnota střídavého nepětí krát odmocnina ze dvou to je normální vě předpokládám že to je školní test že? Vás to neučili?

Ohodnoceno: 1x

Od: kohoutm2*
Datum: 06.04.13 18:32

Mezi A a B bude napeti cca 28V (bez ubytku na diodach).

2*1.4*10=28V.

kondenzatory se nabiji na maximalni hodnotu, proto 1.4*10V. Usmernuje zvlast kladna a zaporna pulvna a pote se napeti sectou, proto 2*1.4*10V.

Ohodnoceno: 3x

Od: binger*
Datum: 07.04.13 20:21

Toto ja správná odpověď.Jedná se o klasický zdvojovač napětí,Popřípadě Delonúv násobič.

Ohodnoceno: 0x

Od: binger*
Datum: 07.04.13 20:32

Jenom to AC na výstupu je nesmysl.Je to samozřejmě DC.

Ohodnoceno: 0x

Datum: 06.04.13 18:40
avatar

.

Ohodnoceno: 2x

Od: kohoutm2*
Datum: 06.04.13 18:57

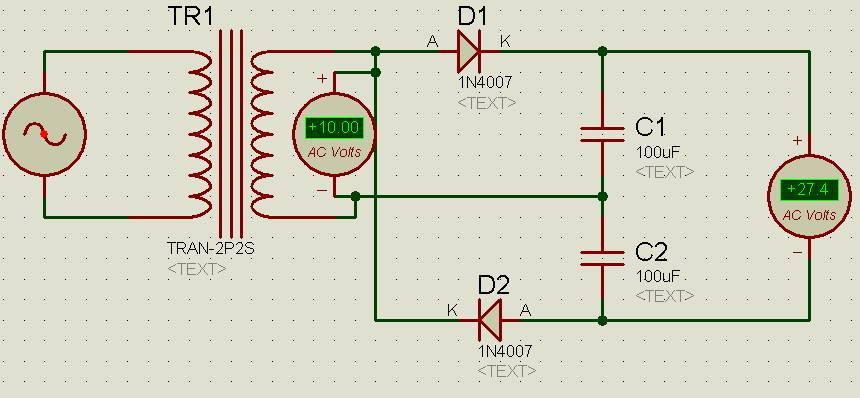

Co je to za program? Ten popisek AC Volts vypada podezrele, teoreticky by tam melo byt 0 AC a kolem 28V DC.

Ohodnoceno: 0x

Datum: 06.04.13 19:20
avatar

Tomu měřáku je to jedno, měří i DC (ale DC voltmetr AC neměří), dal jsem ho tam, protože jsem ho měl už připravený. Program je Proteus.

Ohodnoceno: 0x
