Zapojení proudového chrániče

Od: Datum: 01.04.13 16:59 odpovědí: 18 změna: 04.05.13 21:09

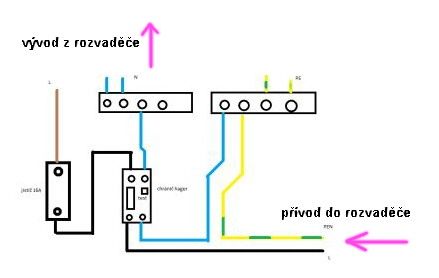

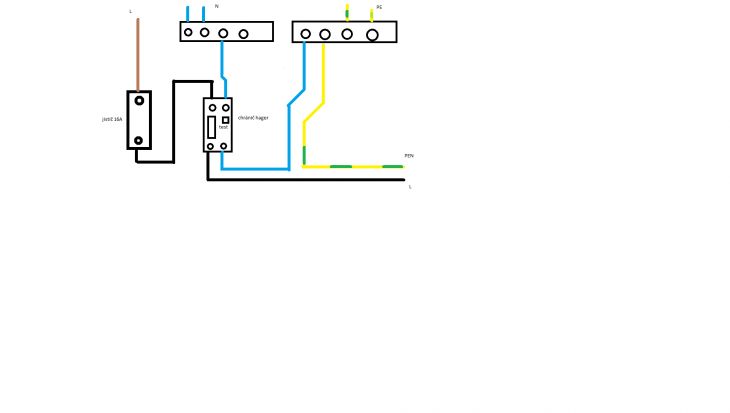

Dobrý den, prosím o radu a kontrolu zda je toto správné zapojení proudového chrániče nebo ne?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: hop®
Datum: 01.04.13 17:02
avatar

Ne!

doplněno 01.04.13 17:03:

.

Ohodnoceno: 0x

Od: 111®
Datum: 01.04.13 17:11

ještě jeden jistič před chránič...

Ohodnoceno: 0x

Od: hop®
Datum: 01.04.13 17:15
avatar

Není třeba, pokud proudová hodnota chrániče je rovna nebo větší, než je hodnota hlavního jističe před elměrem!

Ohodnoceno: 0x

Datum: 01.04.13 17:27
avatar

Nic ve zlém Hope, ale pro lepší přehlednost jste to mohl nakreslit jadnofázově. Takhle tazateli asi zamotáte hlavu.

doplněno 01.04.13 17:34:

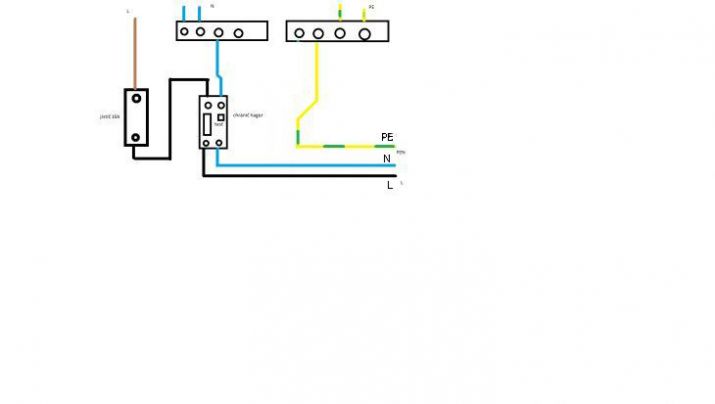

Dovolil jsem si popravit Váš původní obrázek:

doplněno 01.04.13 17:37:

V jednofázové soustavě s chráničem musí být vždy 3 vodiče (ve 3fázové pak 5 vodičů).

doplněno 01.04.13 17:46:

A ještě doplním, že za bodem rozdělení PEN na PE a N již nesmí být nikde tyto vodiče zase spojeny.

Ohodnoceno: 1x

Od: hop®
Datum: 01.04.13 17:30
avatar

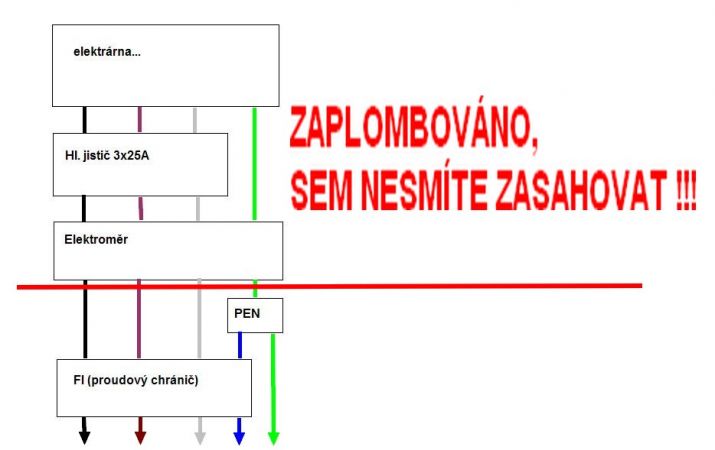

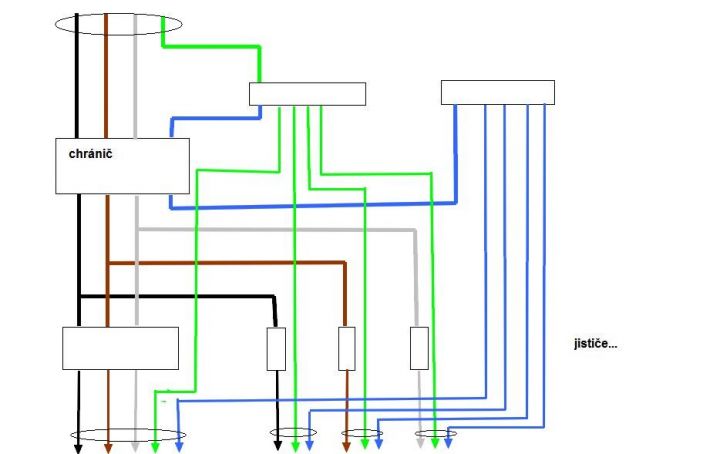

Magdone, ano, jen jsem vyhrabal ze svého archivu náčrt, který jsem zde již použil. Mám ještě jeden, nakreslit to teď nějak nestíhám...*hi*

Ohodnoceno: 1x

Datum: 01.04.13 17:41
avatar

Jo, tohle je dobrý obrázek. Jen mi tam mezi elektrárnou a hlavním jističem chybí pár rozvoden, transformoven a pojistkových skříní *smich* .

Ohodnoceno: 0x

Datum: 01.04.13 17:57
avatar

Obrázek v zapojení v otázce tazatele je správný.

HOP : A kde má tazatel chybu? Rozdíl mezi vaším a tazatelovým obrázkem je v tom,že on to má 1 fázově a vy 3 fázově :)

MAGDON : "V jednofázové soustavě s chráničem musí být vždy 3 vodiče (ve 3fázové pak 5 vodičů)."

To sice máte pravdu,ale když vede do rozvodnice fáze a nulák,tak to musí rozdělit v této rozvodnici,což tazatel má.

Ohodnoceno: 1x

Od: hop®
Datum: 01.04.13 18:04
avatar

Nemůže beztrestně přebarvit (ani ve svorkovnici) modrý na zelenožlutý a dále vést pouze dvoudrátově (až na určité výjimky)...

Ohodnoceno: 0x

Datum: 01.04.13 18:13
avatar

Asi vás nechápu. Tazatel má přívod L a PEN.

PEN vede na svorkovnici,do které budou zapojeny všechny ochranné vodiče (PE). Z této svorkovnice vede také modrý drát (N) do proudového chrániče. Z chrániče vede opět modrý drát na svorkovnici,kde budou zapojeny pouze střední vodiče N.

Ohodnoceno: 3x

Od: hop®
Datum: 01.04.13 18:18
avatar

Střední vodiče nesmějí mít zelenožlutou barvu. Fáze od těchto středních vodičů musí být chráněny tím samým chráničem. Za chráničem je nemyslitelné vést elektřinu fázovým a zelenožlurým vodičem. Podívejte se na Magdonovo správně upravené schéma nebo na můj rychlý nekvalitní výtvor z 3F do 1F. Už se chápeme?

Ohodnoceno: 0x

Datum: 01.04.13 18:31
avatar

"Střední vodiče nesmějí mít zelenožlutou barvu"

To nikdo netvrdí. Střední vodič (N) musí mít barvu modrou. Což na obrázku je.

"Fáze od těchto středních vodičů,musí být chráněna tím samým chráničem."

Ano,s tím souhlasím

"Za chráničem je nemyslitelné vést elektřinu fázovým a zelenožlurým vodičem"

To nikdo netvrdí.

doplněno 01.04.13 18:48:

HOPE asi si nerozumíme. To je jedno,neřešme to :)

Ohodnoceno: 0x

Od: 111®
Datum: 01.04.13 18:16

já v tazatelově obrázku také nevidím chybu, akorát rozdělení PEN>PE+N má jinak...ale správně..

Ohodnoceno: 3x

Datum: 01.04.13 18:23
avatar

Kde vidíte problém... do proud, chrániče vedou dva dráty... PENko, a Fázový, z penka vene modrý a PE čko se bere před FIčkem.. správnost zapojení si ověříte tím že se budete snažit změřit napětí mezi fází a kolíkem a hránič buden ven ( vadaskou).. JInak je něco hodně zle--

Ohodnoceno: 0x

Od: hop®
Datum: 01.04.13 18:41
avatar

Omlouvám se, buď se každý bavíme o jiném obrázku a nebo se nechápeme. Magdone, já to vzdávám, ať si tazatel vybere...

Ohodnoceno: 0x




Datum: 02.04.13 07:46
avatar

*ua*Tak už jsem to pochopil. Pokud je tazatel arab a začíná vpravo dole (přívod) a pokračuje doleva nahoru, má to správně. V našich končinách je to ale dost netradiční způsob nákresu. Ovšem v tom případě má chránič zapojený obráceně.

Ohodnoceno: 0x

Od: elliott
Datum: 02.04.13 17:08

:)Dobrý den, děkuji za vysvětlení, ale dělal jsem to podle mého rozvaděče, takže přívod je opravdu zleva a východ z rozvaděče je doprava a nahoru, ještě jednou díky moc všem.

Od: ivan*
Datum: 02.05.13 20:03

;)Je to dobře zapojeno.

Od: zabu
Datum: 04.05.13 21:09

Já k centrálnímu fíčku mám odpor. Z jednoho jediného důvodu: Jakákoliv porucha, kdekoliv v baráku způsobí, že budete v celém baráku po tmě, pokud k ní dojde ve vaší nepřítomnosti, budete mít bez proudu mrazáky, lednici, zabezpečovačku, vzduchování akvária atd.

Rozmyslete si, jestli to stojí za to.

Ohodnoceno: 0x
