Je takhle správně rozdělen PEN?

Od: Datum: 31.03.13 20:00 odpovědí: 23 změna: 19.04.14 21:56

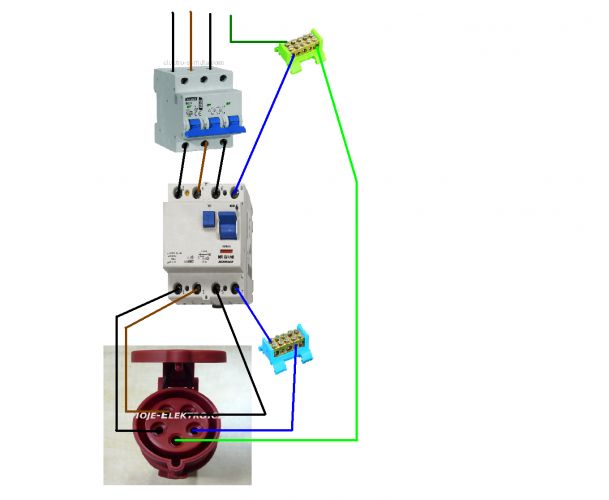

Zdravím, chci si rozdělit vodič PEN. Přikládám obrázek jak to chci udělat. Jistič a proudový chránič jsou pouze na ukázku. Jinak tam budou uplně jiné s jinými parametry. Totoéž zařízení které bude připojeno. Děkuji



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 31.03.13 20:07
avatar

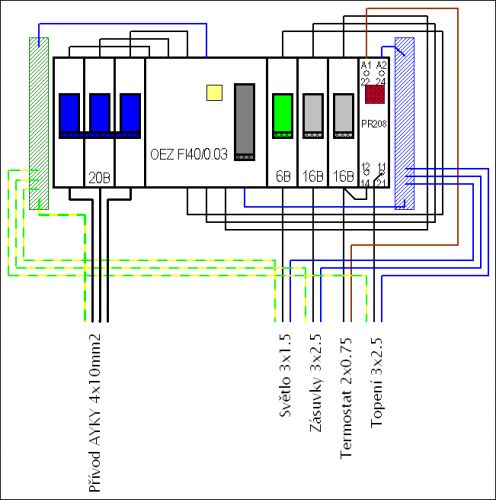

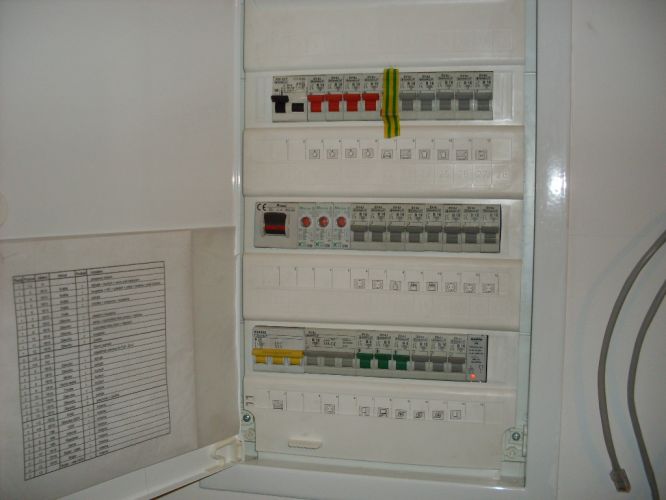

Jistič musí být před chráničem. Podobné schema je tady. Snad z toho pochopíte rozdělení PEN.

doplněno 31.03.13 20:13:

Ale elektricky to máte v pořádku. Ty můstky barevně označte podle toho schematu, přehoďte jistič a můžete pustit "šťávu". :)

doplněno 31.03.13 20:19:

Hlavní jistič musí být před chráničem, abych byl přesný.

Ohodnoceno: 0x

Datum: 31.03.13 20:17

PEN přívod rovnou na PEN sběrnici, z ní modrý na chránič. V malé rozvodnici může N odbočit rovnou z PEN. Jinak dobře, pokud je chránič předjištěn na jmenovitý proud. A jednofázové zásuvky nejistit třípólovým jističem..

Ohodnoceno: 0x

Od: janek*
Datum: 31.03.13 20:20

Co by se mohlo stát kdyby byl první jistič a pak až proudový chránič? Děkuji

Z toho druhého schéma to je také pěkně poznat.

Datum: 31.03.13 20:26
avatar

Nestalo by se nic, principiálně jsou takto vlastně zapojeny zásuvky s proudovým chráničem...

http://www117.abb.com/catalog….asp?thema=4040&category=1736

Ohodnoceno: 0x

Datum: 31.03.13 20:26
avatar

stalo by se to, že by to bylo správně zapojeno...

Ohodnoceno: 0x

Datum: 31.03.13 20:50

Chránič má jmenovitý proud, třeba 25A. To znamená, že by přes něj němělo téci více. Proto je před něj vřazen jistič s jmenovitým proudem 25A. Na obrázku je vývodů málo, nelze jej přetížit. Ale bývá zapojení, kdy na jeden pól jsou zapojeny třeba 3x16A, tj 48A a pak by byl chránič přetížen...

Ohodnoceno: 0x

Datum: 31.03.13 23:03
avatar

také záleží jestli se jedná o holý chrnánič, nebo tvz. jističochránič...

Ohodnoceno: 0x

Od: hop®
Datum: 01.04.13 21:24
avatar

Jen upřesním, pokud máte hlavní jistič a chránič na 25A, potom pod chráničem můžete mít libovolné množství jističů s menší hodnotou než je 25A (tedy hodnota hlavního jističe) a chránič NEBUDE přetížen...

P.S. viz většina nových rozvodů, součet maximálních proudů by totiž skoro zbořil elektrárnu *smich*

Ohodnoceno: 0x

Od: janek*
Datum: 01.04.13 13:24

Tak děkuji a pudu to zapojit. Je se chci zeptat jak to vlastě je. Protože tam furt v jednom bodě je spojen PEaN tak jak to funguje.

A todle zapojení je dle norem né? Jelikož je tam proudák. děkuji.

Od: kemo®
Datum: 01.04.13 15:00

obrázek nevidím :(

Ohodnoceno: 0x

Od: janek*
Datum: 01.04.13 18:44

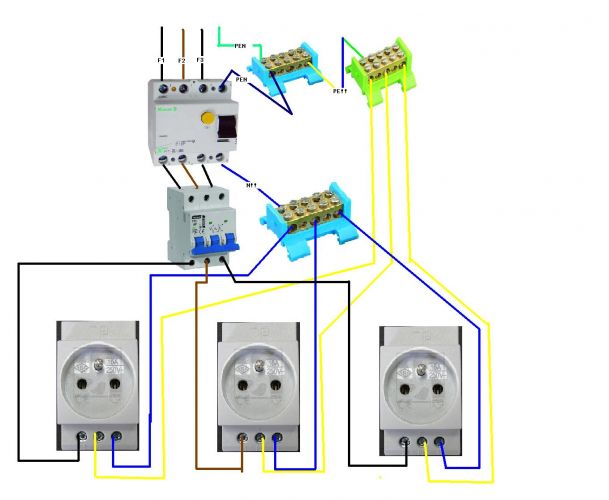

nevím kde je chyba, ještě jednou to sem zkusím vložit.

Od: hop®
Datum: 01.04.13 18:52
avatar

Oba obrázky jsou správně, s určitými výhradami. V prvním je chyba grafického editoru, který neumí zelenožlutou barvu. V posledním by bylo správné konec modrého drátu před svorkovnicí přeznačit na zelenožlutý. Ale jinak je to na 1*

doplněno 01.04.13 20:26:

Ještě jedna chyba, důležitá (na první obrázku), přívodní PEN je třeba vést nejprve na PE svorkovnici a z ní proklemovat na N, bezpečnost je důležitější než funkčnost...

Ohodnoceno: 0x

Datum: 01.04.13 19:16
avatar

HOP : "V posledním by bylo správné konec modrého drátu před svorkovnicí přeznačit na zelenožlutý"

Zdravím Hope,máme to na sebe ale štěstí :) Co by ste chtěl zase přeznačovat? Přeznačovat modrý vodič není potřeba. Ve všech případech je modrý drát vždy N

Ohodnoceno: 0x

Od: hop®
Datum: 01.04.13 19:25
avatar

Ano, modrý drát je N. Ale modrý drát nemá co dělat ve svorkovnici PEN/PE, i klema mezi PE a N při rozdělení by měla být na jednom konci přeznačená, je to jediná výjimka, kdy je povolno přeznačit zelenožlutý vodič. V tomto případě je "rozbočení" PEN na N uděláno práve tím modrým drátem v zelenožluté svorkovnici (k fíčku)...

Ohodnoceno: 0x

Datum: 01.04.13 19:54
avatar

Tak konečně se začínáme chápat,ale nemohu s vámi souhlasit.

Přívodní PEN je vedeno na svorkovnici. Na této svorkovnici je rozdělen PEN vodič na PE a N.

Drát který vede z této svorkovnice na chránič musí být modrý,jelikož plní pouze pracovní funkci,nikoliv ochrannou.

doplněno 01.04.13 20:03:

Pokud drát na konci přeznačím,tak se jedná o vodič PEN. A jak je známo,tak PEN do chrániče nesmí. :)

Ohodnoceno: 0x

Od: hop®
Datum: 01.04.13 20:23
avatar

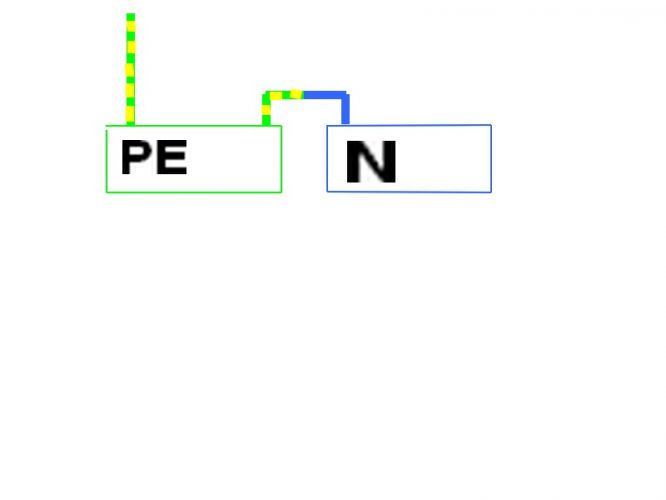

PEN do chrániče smí, pokud je svorka chrániče bodem rozdělení PEN na PE a N. Ovšem optimální rozdělení vidím tak, jak jsem se pokusil nakreslit. A pokud místo svorkovnice N je přímo chránič (nemáme tedy nechráněné okruhy), je rozdělení provedeno právě tím "zelenožlutomodrým" drátem mezi PEN svorkovnicí a N svorkou chrániče...

S mojí teorií a praxí souhlasí můj revizák, což je pro mne důležité, pravděpodobně máte jiného revizáka...

Ohodnoceno: 0x

Datum: 01.04.13 20:53
avatar

Ta levá svorka je PEN a ten propoj co jde ze svorky má tazatel zapojen do proudového chrániče a ne na svorku N.

Pokud jde o barvu, tak logicky by měl mít modrou barvu, ale zelonožlutá je taky ok.

Ohodnoceno: 0x

Od: janek*
Datum: 01.04.13 19:16

Děkuji a zapojím. A tadyto tedy odpovídá normám? děkuji

Od: hop®
Datum: 01.04.13 20:27
avatar

Radím tak, zby prošlo revizí a bylo bezpečné. Pokud ne, výslovně na to upozorním...

Ohodnoceno: 0x




Datum: 01.04.13 20:57
avatar

Máte to dobře.*frajer*

Ohodnoceno: 0x

Datum: 05.04.13 23:25

Ten vodič musí být modrý už od PEN. Jediná možnost doznačení je když je přívodní vodič PEN, označí se proužkem modré barvy na ZŽ. Věřte, několik let jsem dělal rozvaděče..

Ohodnoceno: 0x

Od: lotrik
Datum: 16.04.14 16:35

A co přizemnění bodu rozdělení PEN? Nebude tam chybět, když je - poměrně rozumně - normou vyžadováno?

Ohodnoceno: 0x

Datum: 19.04.14 21:56
avatar

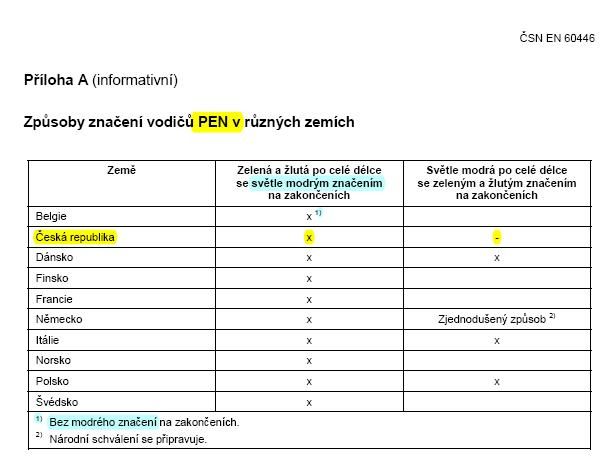

S tím přeznačováním modrého vodiče si dovolím nesouhlasit viz příloha

Ohodnoceno: 0x
