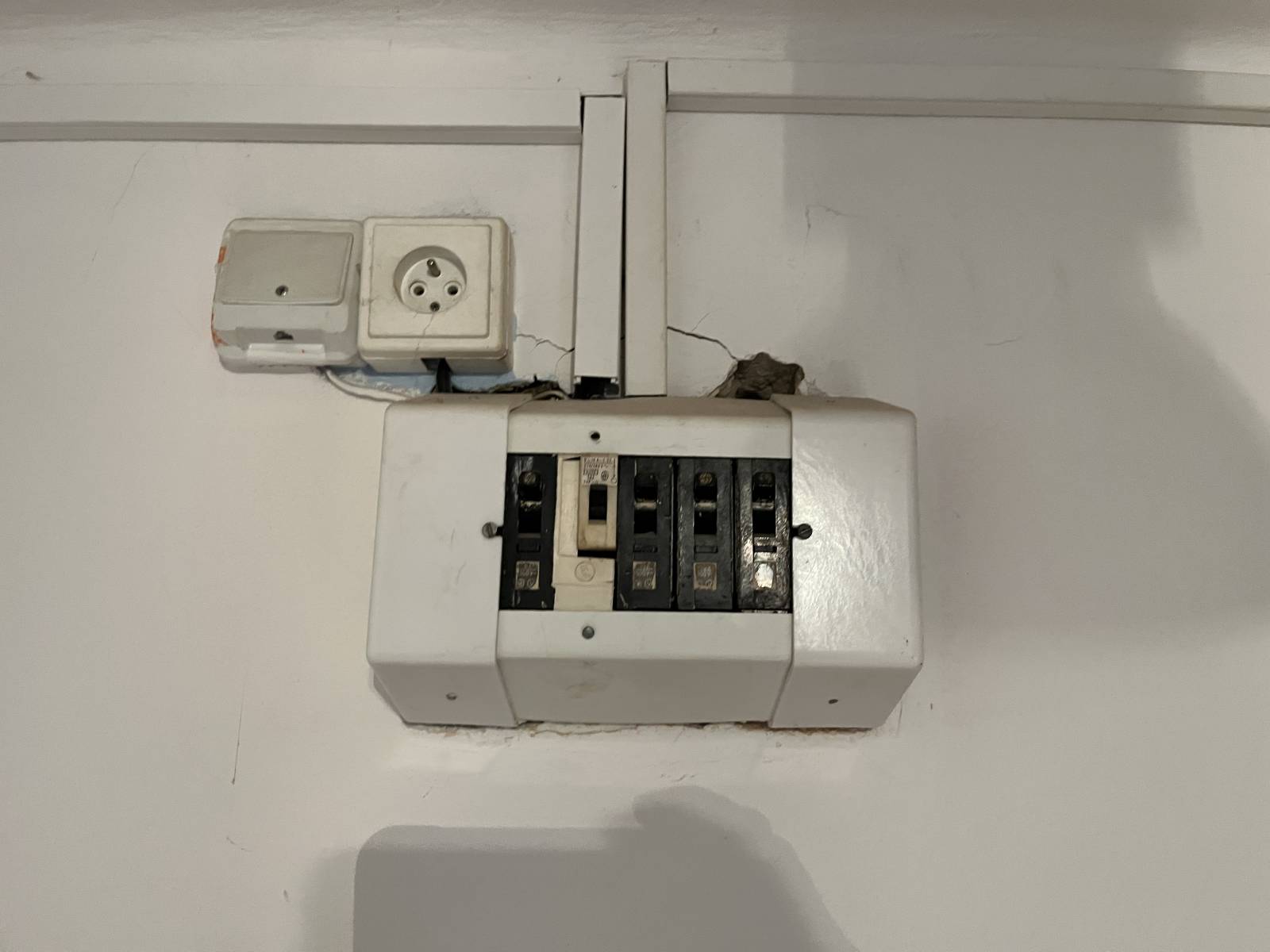

budu měnit starý rozvaděč o 5 jističích ITV který už je šíleně napadený kutilem a je do toho dopojeno dost nových okruhů jak šel čas a puvodni majitel bytu předělával místnosti. To je třeba 3 vodiče pod jednim jističem a podobný šmakulády… Sotva to drží na zdi, chci to vyhodit.
Vedle toho potřebuju zachovat poslední tři okruhy v hliníku co jsou TN-C. Světla předsíň, jedna zřídka používaná zásuvka v původním zásuvkovém okruhu a sporákovej vypínač. Tam je taky ještě 4x4mm Al kabel, naštěstí jako novej. Bude se řešit při reko kuchyně.
Do bytu již při rekonstrukci rozvaděčů na chodbě přiveden měděný přívod CYKY 5x4mm.
Otázka je jak provést zapojení starých PEN vodičů v novém rozvaděči. Udělat samostatnou svorkovnici PEN a zapojit ji k PE? Kdyby do bytu vedl jenom PEN tak udělám klasicky rozdělení ale tady mě to mate a zda už jedno rozdělení mohu v bytě opět slučovat do PEN. Naposledy jsem podobný věci řešil na učňáku a takto specifickou situaci asi ani ne.
Děkuji za odpovědi.
0x
Uděláte soustavu TN-C-S a rozdělíte do svorkovnic ze kterých se napojíte dle nákresu. Je vhodné dodržet i pozice, jak vedou dráty k vůli tekoucímu proudu.
A co tedy modrý N co mi z chodby do bytu již vede? Zapojovat nebo až to tu bude čistě v TN-C? Z obrázku mi toto není zjevné.
Pozice kvůli tekoucímu proudu jso mi známé.
Takže z chodby ti už vede N, PE a L? Tedy soustavu TN-S máš?
Potom jestli ti z chodby vede i PEN, tak si do nového rozvaděče dotáhni vše jednotlivě. Tedy PEN, L, N, PE a nic nepropojuj mezi sebou PEN,PEN a N.
...
Nebo nechápu, tak dolož malůvku, co ti vede s chodby a jak jsi napojen TN-C a TN - S okruhy teď. Asi to bude kutil prasárna, ale namaluj

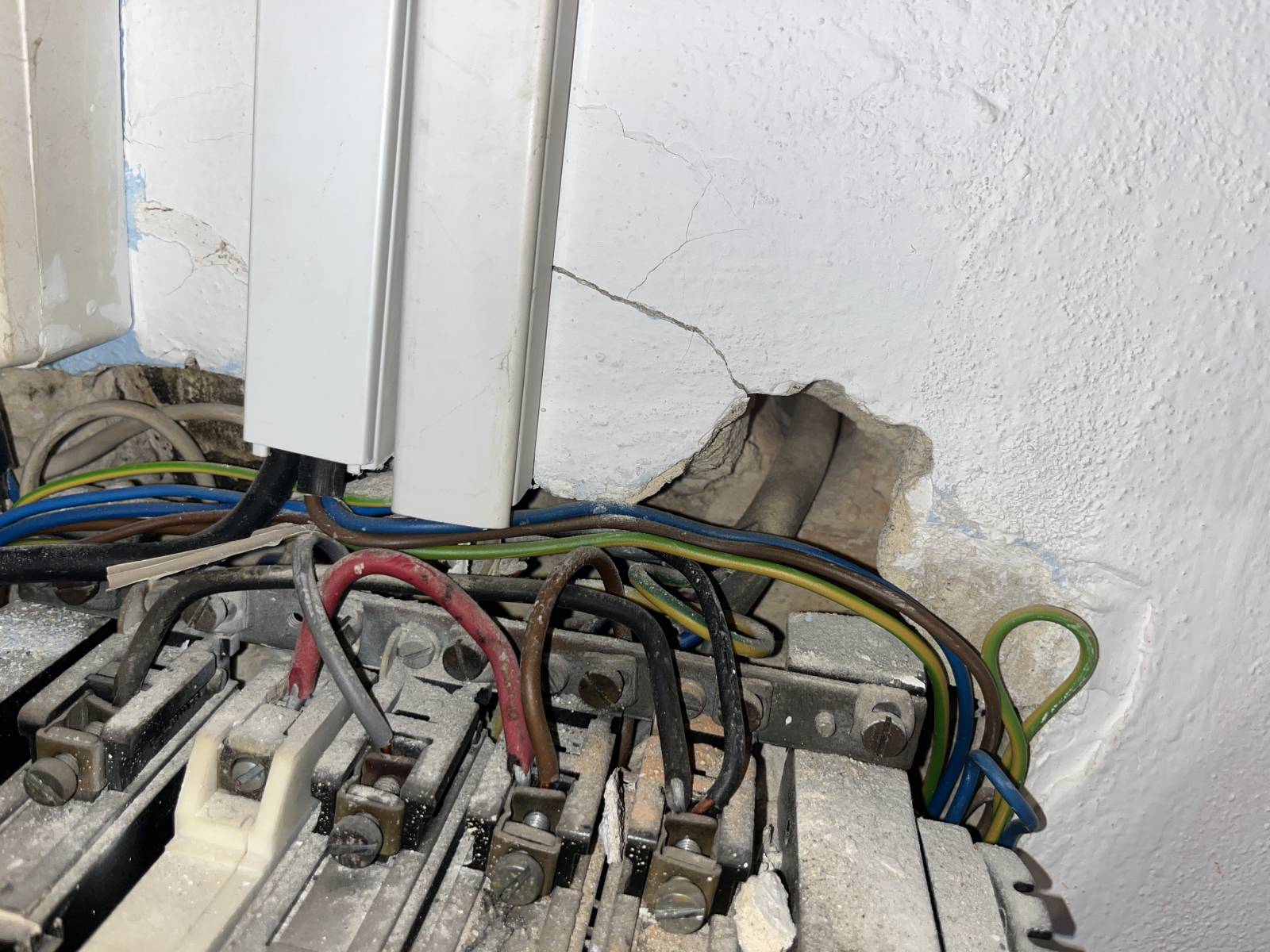

Tak do bytu vede L L L N PE. V tuhle chvíli N odpojený a vše jede přes PE jakožto pracovní vodič. Proto si říkám že to uplně dobře neni jelikož nemůžem dělat z PE vodič pracovní a proto mě zajímalo jak v tomhle případě zapojím steré PENy v bytě abych nedělal z PE vodič pracovní jelikož je zde určen už jen jako ochranný. Toto tady spáchal ten kdo dělal nové rozvaděče na chodbě před lety.

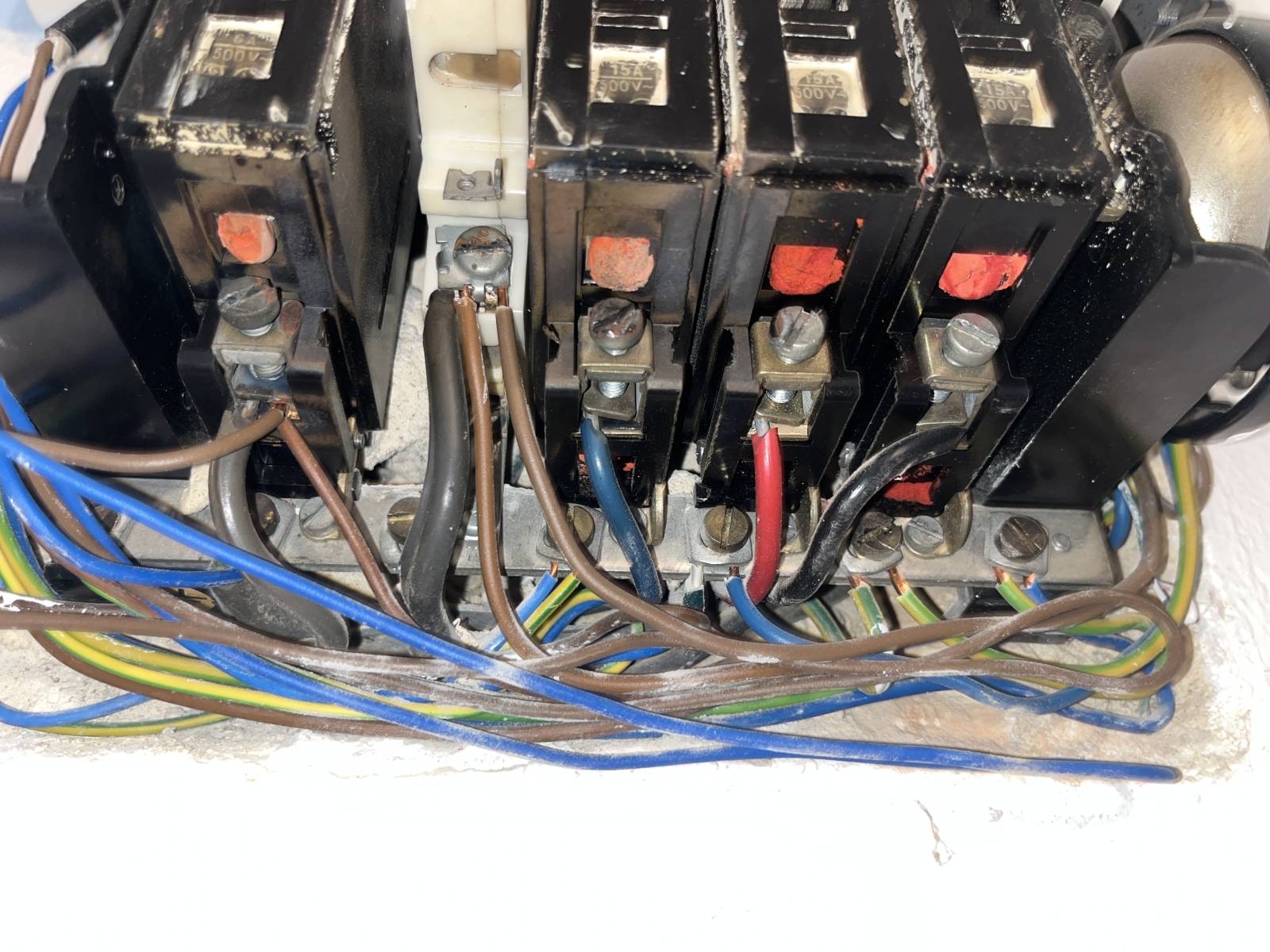

Je použitá původní svorkovnice v tom starým rozvaděči PEN kde je mix PE a N z novejch okruhů. Klidně PE a N pod jednim šroubem.
0x
Pozor! V dnešní době už si nemůžete zapojit rozvaděč sám (ani jako osoba s el. kvalifikací). Protože musí odpovídat EU normám, musí ho navrhnout, zhotovit, zapojit a proměřit oprávněný revizák, který na něj vystaví doklad s kulatým razítkem! Takže místo pár stovek za něj zaplatíte pár tisíc.
Je to moje zkušenost. Za svou praxi jsem postavil nepočítaně různých rozvaděčů, ale už mi to nebylo dovoleno.
Samozřejmě, že když se nebudete nikde chlubit a nebudete po případné rekonstrukci rozvodů požadovat revizi, nikdo Vám v tom nezabrání. Ale každopádně by to měl dělat někdo s patřičným oprávněním (což Vy podle dotazu očividně nejste).
Jestli je zbytek bytu jako ten rozvaděč, tak mu firma nabídne jen komplet rekonstrukci. Proto je vhodné, pokud má minimální znalosti, aby si to udělal sám a vykopl alespon tuhle hrůzu ze zdi.
bear - Jo, s tím nelze nesouhlasit. Ale i tak by to měl dělat elektrikář, s někdejším § minimálně 6.
