Těžko říci, v našich rozvodech se žlutý vodič nepoužívá. V kabelu může být žlutozelený, modrý a jeden z trojice fázových vidičů, černý, hnědý, nebo šedý. Kabely tam jistě nevedou tři, ale jeden se třemi vodiči. Je nepřípustné spojovat ochranný vodič s fázovým. K plovákům jistě existuje návod, nebo je potřeba znát jejich funkci (který kdy a jak se má chovat) a proměřit v které poloze spínají a rozpínají. Podle toho pak zapojit.
0x
D plováky pracuji denně a poslední roky se běžně stává že v koupeném balíku o desítkách kusů je většina zmetků co po pár dnech přestanou fungovat. Chce to vzít pípák a měřit, při rychlém překlopení vypne, ale při pomalém překlopení občas nebo vůbec ne.
Přesně jak píše ra20-měřit, tj. vypustit kalovým čerpadlem "žumpu", ostříkat to celé vapkou, znova kalovým čerpadlem vypustit a buď přímo v žumpě s tím plovákem zatřást nebo ten systém plováků vytáhnout ven a tam zkoušet a měřit. Co jsem opravoval plováky, tak v tom byla nakondenzovaná voda nebose tam někudy dostala přes kabel. Ta voda společně s elektrikou(elektrolýza) rozežrala kontakty nebo se odpojil vodič od kontaktů. Bohužel už nemám foto rozdělaného nefunkčního plováku. Ještě něco o tříplovákovém systému(obrázek). Schéma zapojení plováků se dá dohledat podle ovládací elektroniky pro daný typ vypouštění žumpy.
Nevím co tam máte za záhadné zapojení, že tam je tolik plováků. My používáme jeden a výše hladiny se nastaví upevněním plováku a nastavením volné délky kabelu pro pohyb plováku. Je možné použít ještě druhý plovák, který by fungoval jako havarijní, ten by byl nastaven a upevněn výše tak, že sepne, pokud by hladina dosáhla výšky nad určitou mez a bylo by jasné, že první plovák nesepnul. K tomu havarijnímu by bylo možné ještě přidat nějakou světelnou, nebo akustickou signalizaci, přes nějaké relé.
Většina plováků má 3 pracovní vodiče na přepínací kontakt. Některé plováky pro kalovky mají 2 pracovní vodiče pro spínací kontakt a 1 ochranný vodič.
raden: zjisti žárovkovou zkoušečkou nebo nějakém bzučákem s batrkou či měřáčkem s měřením odporu jestli se rozpíná kontakt na tom spodním plováku. Jsou tam maximálně tři vodiče, jeden je hlavní a ty dva se k tomu hlavnímu připojí v určené poloze samotného těla plováku. Pokud se rozpíná, tak může být i vadná řídící elektronika, už se to také stalo.
0x
Zdravím,
Myslím,že vám plováky spínají správně,horní plovák spíná horní hladinu,prostřední vypíná spodní hladinu a spodní plovák(Supertec ) je havarijní,který spíná spodní hladinu,pokud prostřední plovák nevypne a chrání čerpadlo aby nejelo nasucho,což vyskoušíte ,když sepne horní plovák a prostřední nadzvednete,takže by měl Supertec vypnout.Pokud Vám prostřední plovák vypíná po pár cm. tak jen seřídit nastavení plováků.

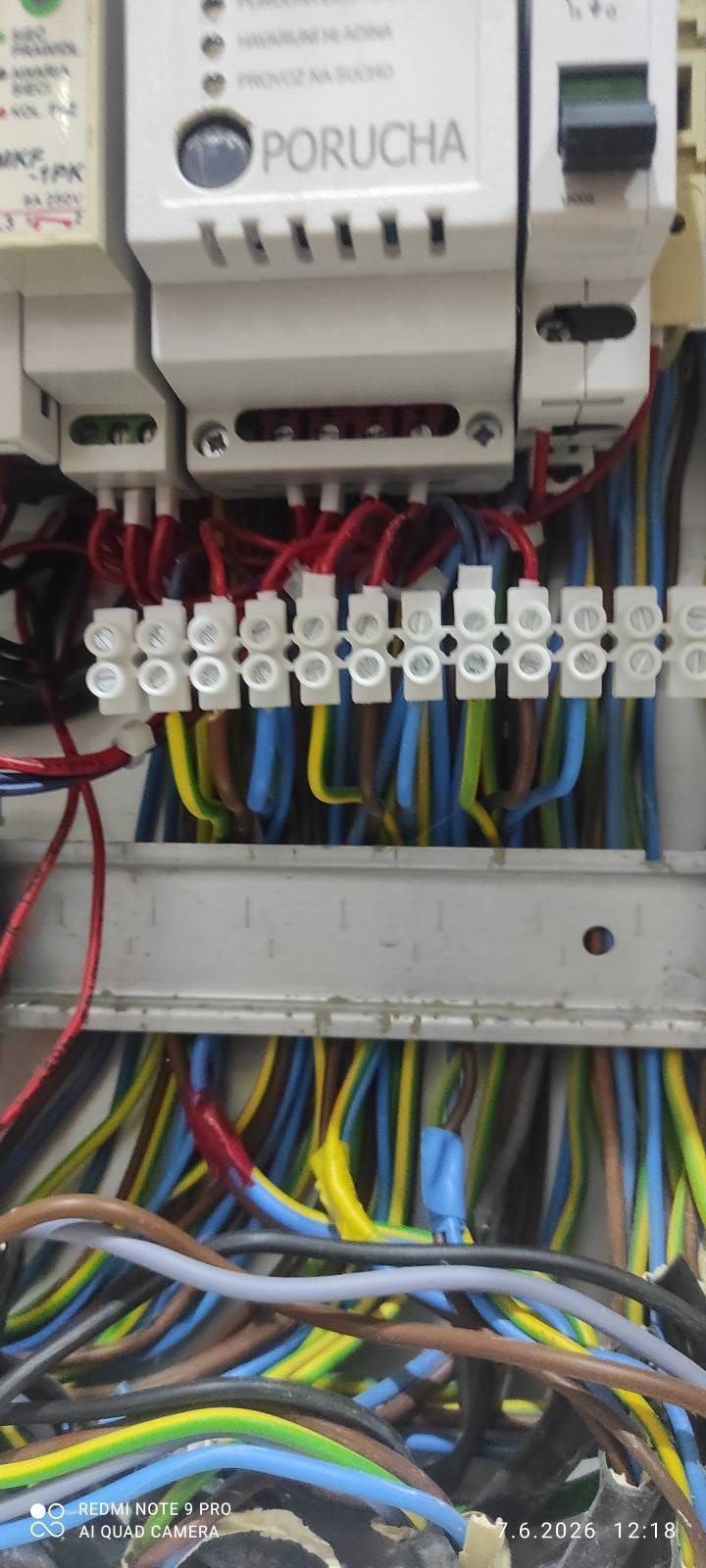

Ta bílá čokoláda je úchvatná, ještě že existují i RS svorky na DIN lištu
Pokud je to v záruce, tak ať to smrkne ten, co to montoval/zapojoval a případně opraví. Schéma zapojení k tomu rozvaděči asi nebude, na netu se dá ale dohledat "hrubé" zapojení podle řídící jednotky. Pokud nemáte žádný měřák na ten plovák, doporučím zavolat elektrikáře, jinak to bude nadlouho. Chce to na takovouhle práci si pořídit i měřáčky.
Čokoláda je prasárna (jsou to lámací svorky, které jsou pro jiný účel než toto), pro tyto účely existují svorkovnice, nebo řadové svorky na DIN lištu a buď s popisem, nebo jsou návlečky na vodiče, které se popisují, aby byl ve vodičích přehled. Tahle prasárna by nemohla projít revizí. Ani dříve, ani nyní. Na dálku vám nikdo neporadí.

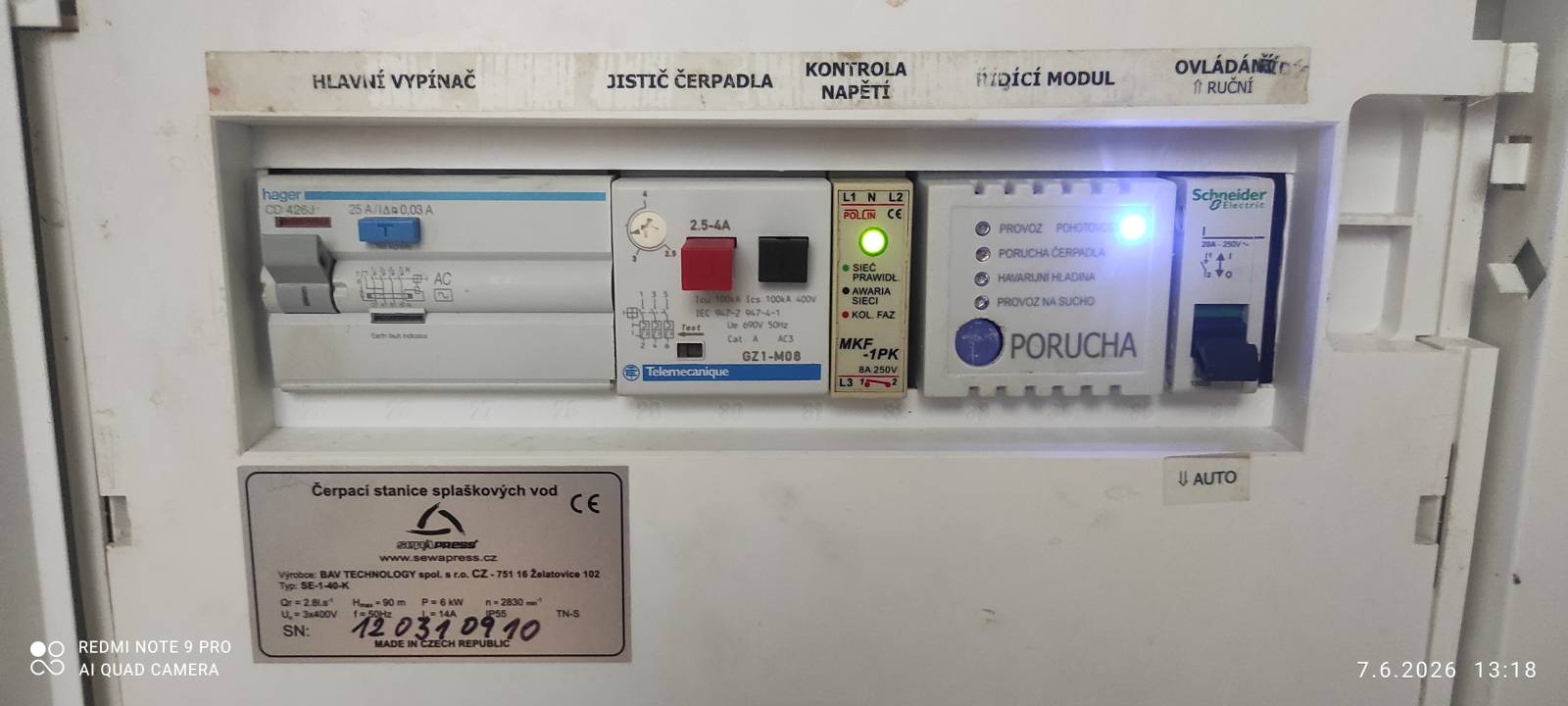

Teď zbývá sehnat stejný "řídící modul"jako ten, co tam máte už 15 let a vyměnit ho. Jestli seženete stejný, pak výhra, jinak použít náhradu, ta nebývá stejná(stejně kontakty)+měřáček na prozvánění na ty plováky, stačí obyčejný se kterým se dají změřit i baterie, např. odkarla.cz/... mají ho běžně v Elektře nebo vietnamci na svých kamenných obchodech
Potřebujete dostat na místo někoho kdo má zkušenosti s průmyslovou automatizaci. Toto je celkem jednoduchá čerpací stanice, není těžké ji předělat s použitím běžně dostupných součástek. Pokud dodavatel ČS nabídne jeho krabičku za par stovek tak to bude rychlá výměna kus za kus.
raden, dejte potom prosím vědět, co bylo příčinou poruchy. Šikovný elektrikář by to už měl opravené
Revizi zřejmě dělal někdo od stejné firmy, která to takto zprasila, Kdyby to dělal nezávislý revizák, tak to neprojde. A kdyby to bylo udělané pořádně, se všemi popisy svorek, tak je možno opravit "levou zadní".
ferax, ono to není úplně tak sprasený, jen jinak levněji vyřešené, ale ty popisy kabeláže nebo nějaké schéma k tomu rozvaděči by pro méně znalého "kanalizačních jednotek" bodlo. Takhle to musí při poruše "opravář" pracně dohledat jednotlivě po kabelech s měřáčkem/zkoušečkou. Dnes si člověk vesměs najde ke všemu schéma na netu nebo hodí dotaz na nějakou poradnu, případně něco doplní AI(UI) a za chvíli je opraveno, tedy až na vyjímky..
raden - jak je vidět, ani vy nevíte k čemu jsou tam tři plováky. Třeba jen proto, aby firma vydělala víc peněz. Často se dají některé věci řešit jednodušším způsobem, když člověk ví co to má dělat.
olin - samozřejmě že se dají různá schémata dohledat, ale aby bylo možné podle schéma pracovat, je žádoucí, aby rozvodná skříň byla řádně popsaná. Pak je zjištění závady a její odstranění snadné, nebo aspoň rychlejší. Vím, co je za martýrium, když jsme dostali v práci uvést všechny rozvodny od mnoha zařízení, které byly za desítky let bez opadaných štítků a vodiče na svorkovnicích s nečitelnými popiskami, do souladu s výkresovou dokumentací. Byla to několika měsíční práce, spojená s měřením a vypínáním zřízení, což často nebylo možné hned, kdy bychom potřebovali. Takže s tím mám bohaté zkušenosti.
olin - no něco bylo věkem (upadlé štítky, nebo vybledlé popisky), něco šlendrián (někde popisky chyběly, když bylo třeba něco předěláváno, nebo doděláváno a dotyčný to odfláknul.). Na druhou stranu ale byl v těch rozvodnách klid a nikdo nás nehonil, protože se nedalo tipnout jak dlouho to bude trvat. Maximálně že jsme občas odskočili, když byl někde problém, který se musel řešit hned a ostatní byli zaneprázdněni jinou prací.
