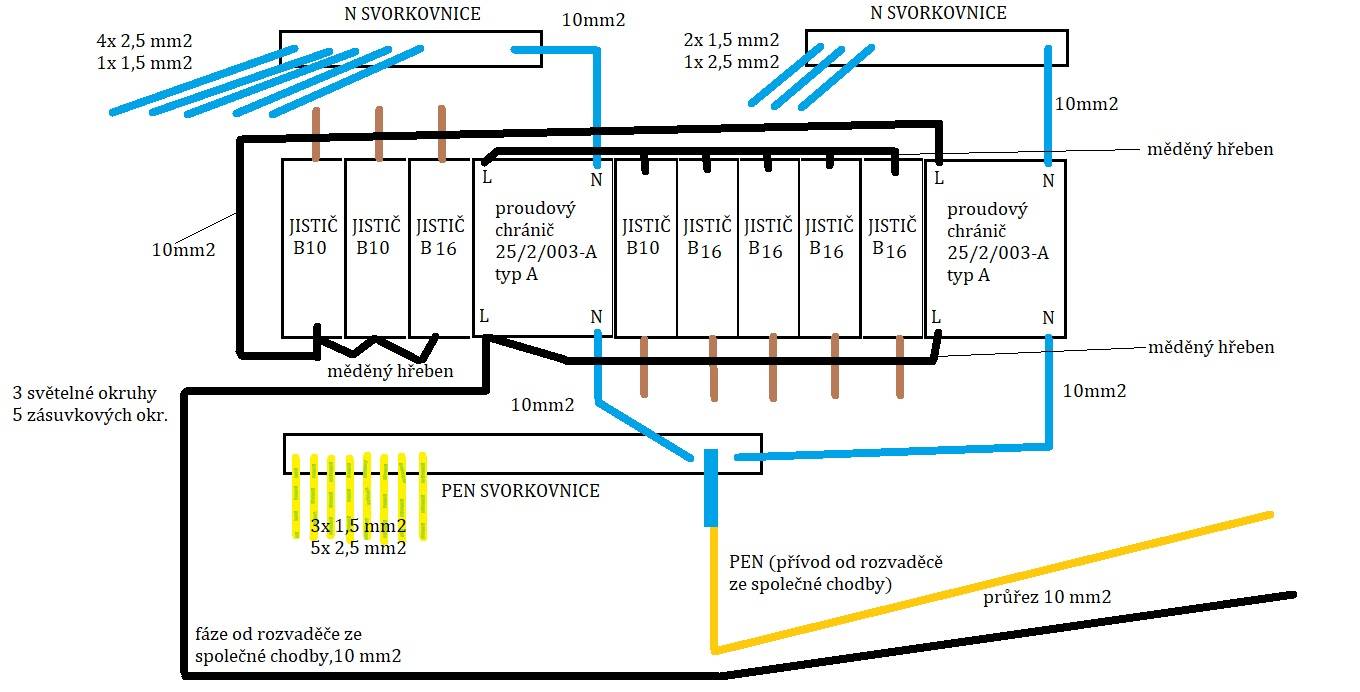

Ahoj, v bytě je zapojen bytový rozvaděč dle uvedeného schématu. Můžete mi prosím napsat, zda je takové zapojení v pořádku či nikoliv,případně co doplnit, aby to splňovalo současné normy. Ze svorkovnice PEN není realizováno uzemnění, což by nejspíš mělo být. Vůbec nevím jak takové uzemnění provést. Děkuji za nápady,připomínky.
0x
Montujte vždy chránič a za něj JEHO jističe.
Nikdo nemá chránič na konci a jeho jističe na samém začátku.
Udělej chránič a bum, bum, bum tři jističe, pak zase chránič a 5 jističů.
Pak oba propoj hřebeny.
Překresli a znovu mrknu.
doplněno 10.04.26 18:24:
A 10mm2 stačí táhnout jen PEN z chodby.
Chrániče máte 25A, takže předpokládám, že na chodbě máte stejně jistič 16A (pokud máte 25A hlavní jistič, tak chrániče nakupte 32A).
Vodiče pak vydrátujete dle hlavního jsitiče. Stačí pro klid duše 4mm2 na hlavní propoje svorkovnic.
Tak to přezapoj. Aby jsi pochopil = Aby se v tom teď prase vyznalo.
Bych chtěl vidět tu drátovou klemu. Naněkolikrát přeseknutý drát není spolehlivé řešení.
Maximálně klemovat drátev v jednom kuse vhodně naholeném a naohýbaném.
PEN přizemnit v bytě pomocí 10mm2 na vstupní potrubí (vodo,topo,plyn)
0x
Dnes už máme jističochrániče jednomodulové, tedy zabírají stejně místa jako jistič. Pak je každý obvod nezávislý na ostatních a v případě závady se snadněji najde příčina.
0x
Nevidím nějaký hlavní vypínač nebo něco s touto funkcí, co by vypínalo všechny pracovní vodiče.
Už jsem to tady několikrát doporučoval a ještě jsem byl za blba, že tohle dnes nikdo nedělá, že stačí obyčejný jistič jako hlavní vypínač a že si přece nebude kupovat drahý jistič, co vypíná i N-vodič ...

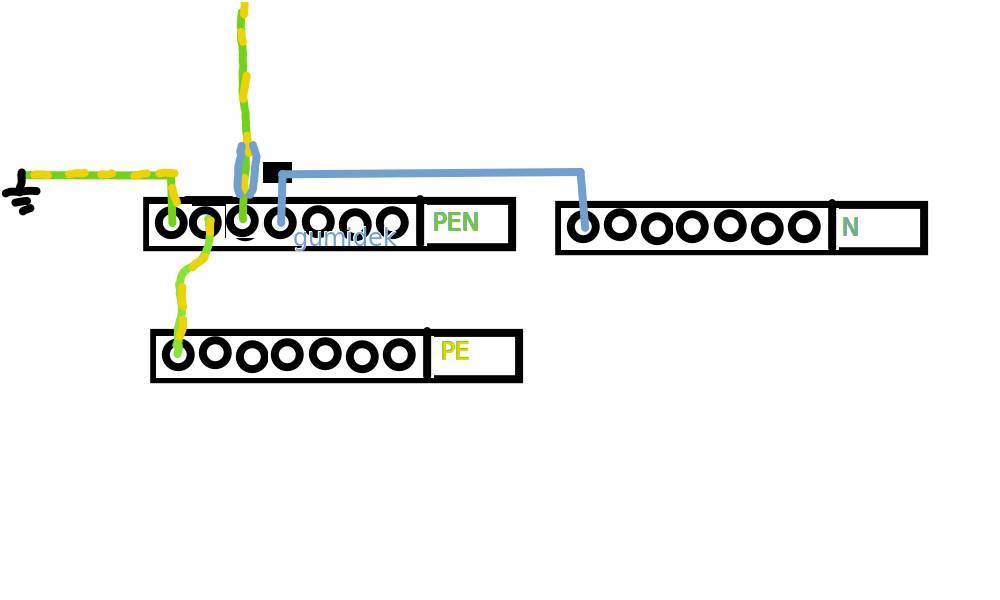

Svorkovnice PEN a N bych rozdělil už jako přípravu na nové obvody T-N-C-S.
Čistý PEN má musí mít modré označení na koncích u připojení a je po celé délce označen barevnou kombinací zelená/žlutá.
---
viz také Rozdělení PEN
https://www.poradte.cz/elektronika/31957-rozdeleni-pen.html
Jak to předrátovat bez přehození pozic?
To snad ne?
Už jen ty hřebeny jsou evidentní, kam půjdou...
... předtím to nemohl zapojovat elektrikář, ale nějaká pí...

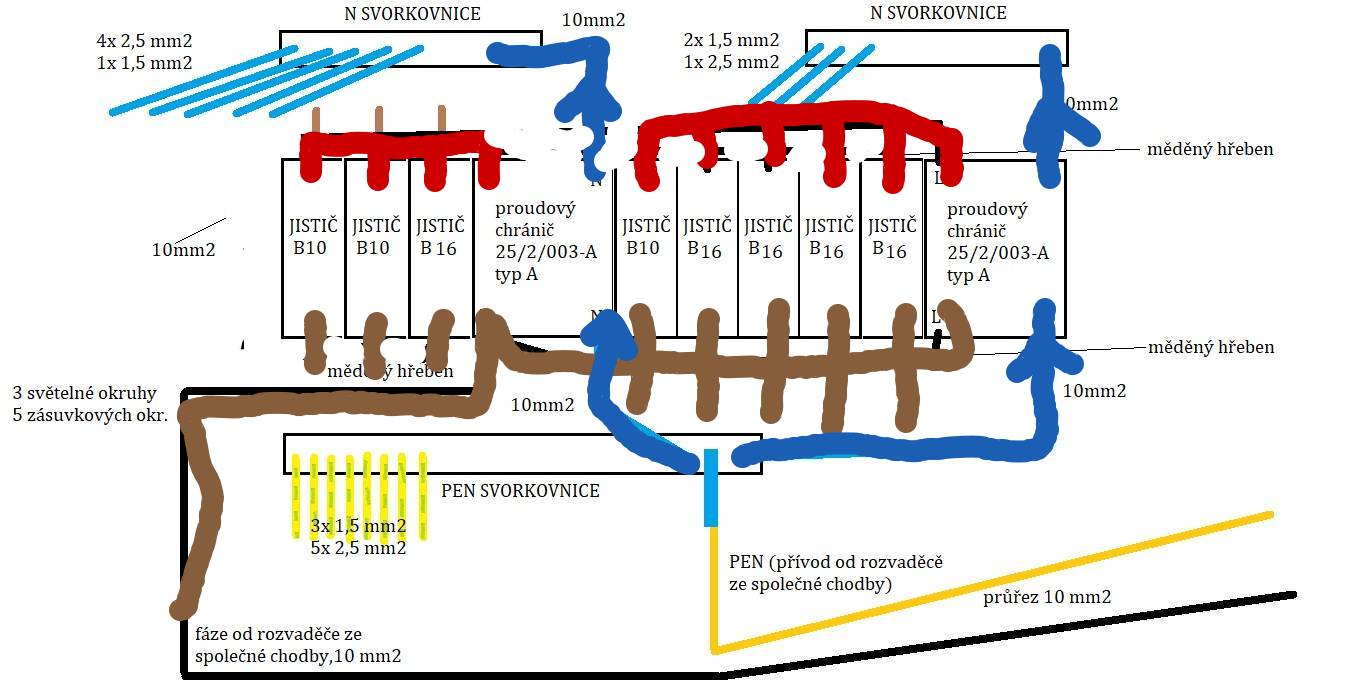

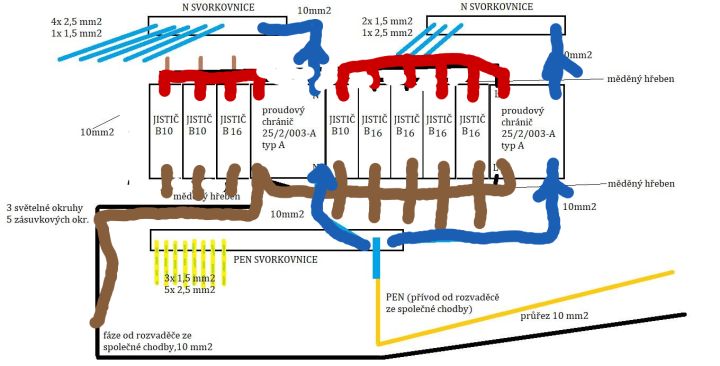

Nechápu tahat klemu z jednoho konce na druhou, když to jde takto.
Se koukni na obrázek. S přívodní fází jsem ti nijak nehnul!
V hliníku nesmí být PEN 10mm2, ale 16!
U těch N svorkovnic bych přívodní drát vedl doprostřed a z šíny odvody po stranách ven.
Ne přívod z kraje.
Toto řešení je důležité z hlediska tekoucích proudů a přetížení té svorkové kolejničky. Ale zde se bavíme do 25A, tak je to více méně jedno.
u PENu to máš.
I když taky by jsi to měl udělat líp. Třeba takto je to perfektní:
viz odkaz
No, tak potom co se dá dělat...
Nejlépe to vyrubat ven a udělat znovu.
Ale zapojení je "funkčně" správné.
Ovšem na bezpečnost je důležitá i estetika a přehlednost. Nikdo v zakrytovaném rozvaděči nečeká chránič na jednom konci, že obsluhuje jističe na začátku.
Jako kačena s káčtama za sebou se to zapojuje. Chránič a u něj jeho jističe. Takto to čeká i laik.
0x
Přízemní přes plyn vyžaduje nejen samotné propojení ale také správné přemostění plynoměru, protože při jeho výměně dojde k přerušení prizemneni. Na to jsi speciální svorky. Prizemneni nemůže byt slabší jak 6mm2
@denny : pozor na rozdiel medzi ochrannym pospojovanim a uzemnenim. Urcite nerobte nejake spoje len vo vasom byte PEN - plynove potrubie, to moze byt nebezpecne.
0x
Dále pak na světelné okruhy musí být použity chrániče typu A, reagující i na pulsující unikající proudy. Chrániče typu AC, reagující jen na střídavou složku unikajícího proudu jsou zakázány. Je to kvůli bezpečnosti, kdy stejnosměrná složka může znecitlivět chránič AC a ten potom nemusí reagovat.
0x
A to prizemneni je ve všech bytech? Aby ti pak netekl proud prizemnenim z celého baráku. Mastam někde pospojovaní třeba bojleru?
