Krásný den. Poprosím vás o pomoc s navržením schématu úpravy zapojení kotle.
Přikládám dva obrázky: stávající a navržený stav.
Aktuálně je automatický kotel s podavačem na uhlý 49KW zapojen "napřímo" do púvdního okruhu. Bylo nám řečeno, že pro dosažení optymální efektivity a prodloužení životnosti kotle je třeba okruh upravyt tak, aby se v kotli točila horká voda v malém okruhu a po dosažení ideální teploty v malém okruhu se múže přimíchávat do velkého okruhu a do kotle by údajně neměla přijít studená voda z návratu.
V navrženém okruhu by uvávěr 1 byl nastálo uzavřený, uzávěr 2 by se otevřel vždy až pod dosažení ideální teploty v nádrži a uzávěr 3 by se naopat zavíral, aby čerpadlo tlačilo do velkého kruhu.
Poprosím někoho znalejšího, aby se nám na to mrknul, jestli nám to takhle pojede jak má a případně jestli je tam možnost nějaká lepši možnost s co nejmenší potřebou zásuhu do stávajíciho okruhu.

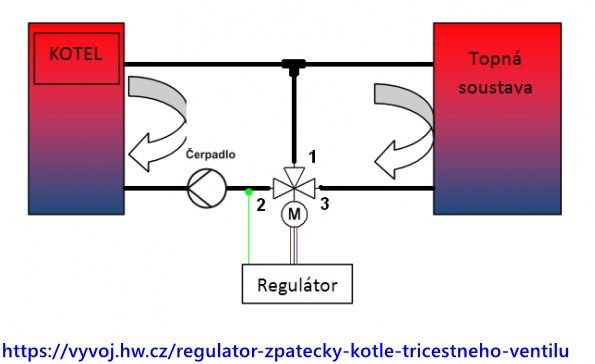

Ovčem takový ventil by měl mít oddělené čidlo někde v referenční místnosti.
Múžete termostat vynechat a otáčet ventilem ručně ...
Jo, je to zapojení výstupu z aku-nádrže.
Pro kotel dole na obrázcích.

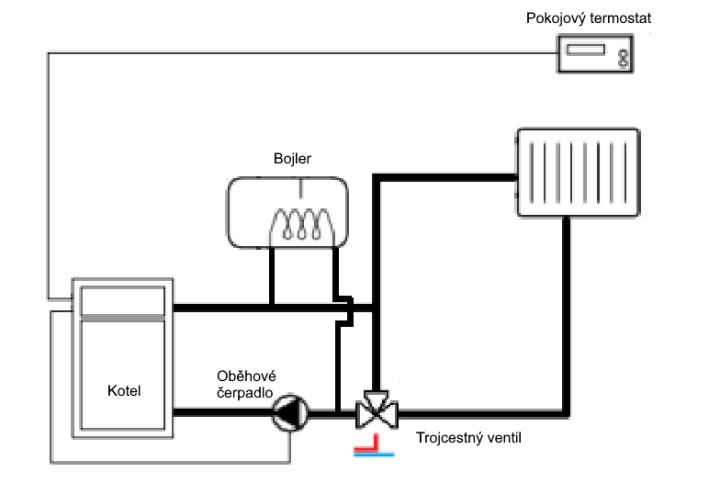

Nevýhody zapojení s trojcestným ventilem (píše potos.cz k černobílému obrázku dole - ten druhý obrázek).
. Teplota v místnosti může kolísat, není regulována přesně. (nárůst spotřeby paliva)
. Bojler je vždy nahříván pouze na teplotu kterou udržuje bimetalický trojcestný ventil. (55 až 60°C)
. Nelze topit pouze pro bojler. Přebytky tepla budou přepuštěny do radiátorů.
. Záložní kotel (plyn / elektřina ) lze připojit, ale spínat jej musíte ručně.
. První radiátor hřeje vždy nejvíc, zatímco poslední nejméně (voda v radiátorech plynule necirkulluje)
0x
co to máte nakresleno za nesmysl? to v žádném případě topit nebude, to chce vidět na místě pak se dá něco navrhovat. dejte sem aspoň fotky
0x
Použij standardní vyzkoušený zapojení, prakticky jsou tři základní moznosti. Jen řízeny bypass jako predehrev zpazecky, dva okruhy kotlový a radiatorovy, a zapojení s aku nádrží...
Můžu vás poprosit o stručné popsání toho, co by jste udělal jinak?
Asi tak všechno
Aku nádrž musí být na výstupu z kotle aby do ní šla horká voda z výstupu.
Zpátečka do kotle musí mít regulaci aby měla ideálně 65°C (trojcestný termoventil)
Výstup z kotle ideálně ca 80°C a pak se to do radiátorů míchá se studenou zpátečkou na nižší teplotu třeba 50, to samé pak z aku nádrže když kotel už netopí. (Aku nádrž jde nabíjet i z jiných zdrojů např. solár, jak teplovodní tak el.)
Jde to nechat výstup z kotle ca 70 a to pustit i do radiátorů a aku nádrže (záleží celkově na systému, jak velké jsou radiátory, jestli mají termohlavice atd.)
Pokud systém dřív chodil samotíží, tak je dobré jí zachovat (čerpadlo zapojit jako ejektor - stojící čerpadlo samotíži nebrání) - pak nepotřebuješ žádné záložní zdroje ani dochlazovací smyčku, ani otevírt ventily na ochozu čerpadla.
Podívej se na doporučená zapojení třeba na stránkách Atmosu. (pozn. slavnej laddomat je obxyčejný 3c. termoventil s čerpadlem a budíkama - zbytečně drahý)
Když přidáš aku nádrž, tak musíš dát i odpovídající expanzku, jak tlakovou tak otevřenou na půdě (objem expanzky ca 10% objemu vody v systému)
