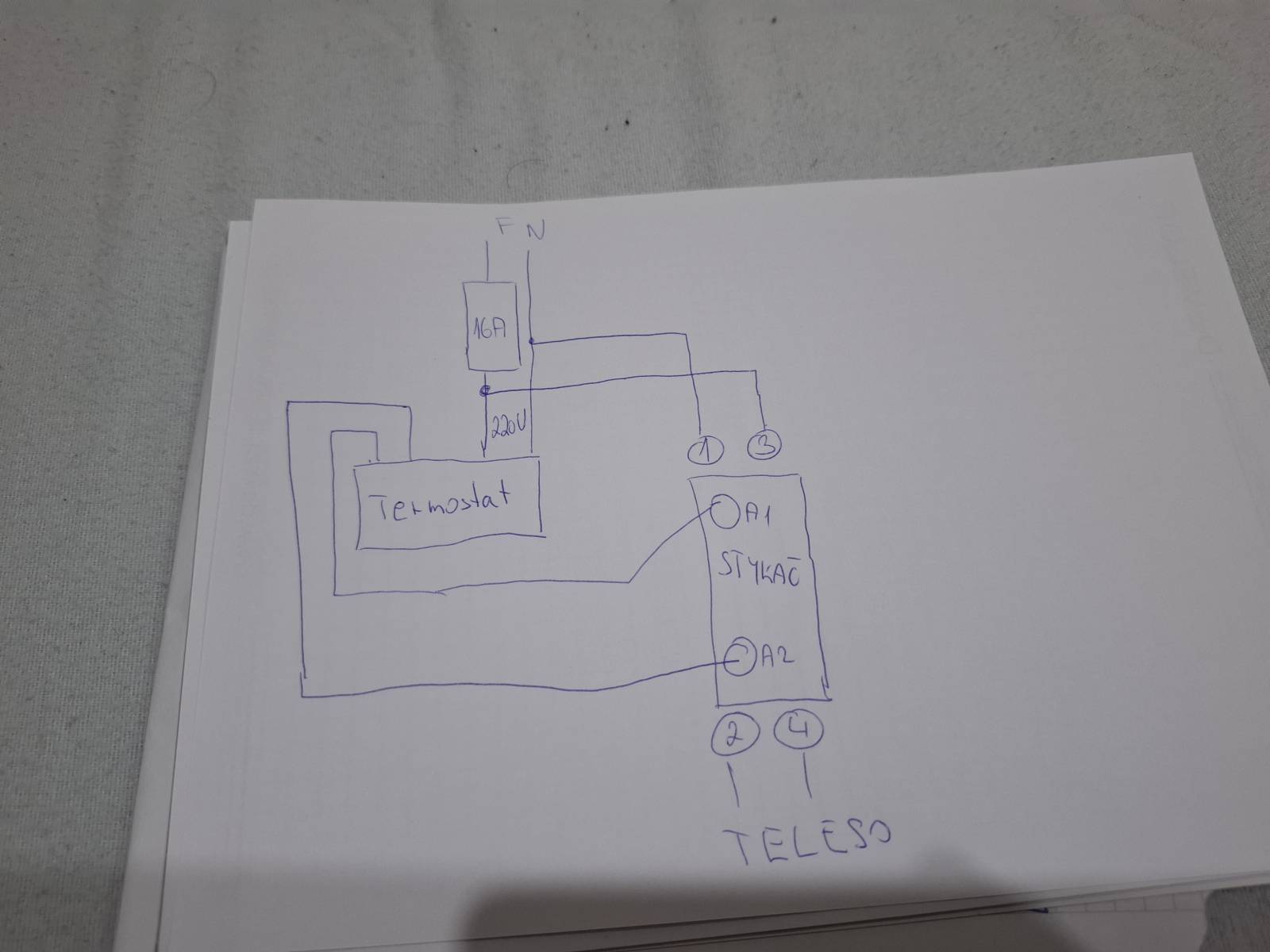

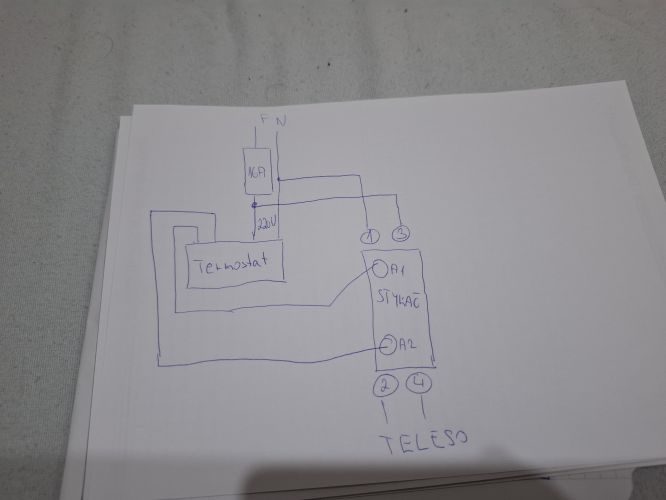

V rozvaděči máš fázi a nulák.
*Fázi rozvaděče připojíš na jistič B16A a dále na kontakt 1 stykače.
Nulák připojíš přímo na kontakt 3 stykače.
2 připojíš fázi tělesa a 4 nulák tělesa.
*Další Fázi rozvaděče připojíš na jistič B2A a z něj na stykačovou cívku A1.
A2 odvod z cívky stykače na kontakt termostatu a z něj na nulák.
*Hlavní fázi z rozvaděče si tedy rozvětvíš pro jistič 16A na těleso a 2A na ovládání cívky, aby byla jištěná cívečka stykače. Případně odvod z 2A stykače budeš napájet elektroniku termostatu.
