Proudový chránič stavební rozvaděč

Od: lokla 28.11.25 17:14 odpovědí: 10 změna: 29.11.25 06:55

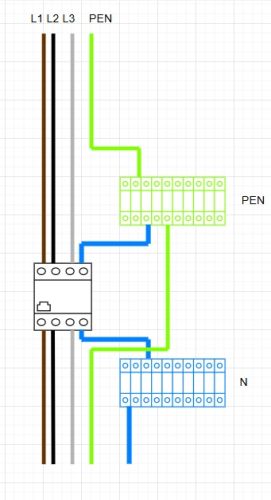

Ahojte, zajímá mě, jestli takto zapojený proudový chránič ve stavebním rozvaděči je ok? Nebo by před chráničem měl být i modrý můstek?
Za chráničem pak jističe zásuvky.
Díky za odpověd

Odpovědět na otázku Skočit na nejnovější odpověď

10 odpovědí na otázku

Řazeno dle hodnocení

vibe2®

28.11.25 17:40

Článek k tématu zde

lokla

28.11.25 17:50

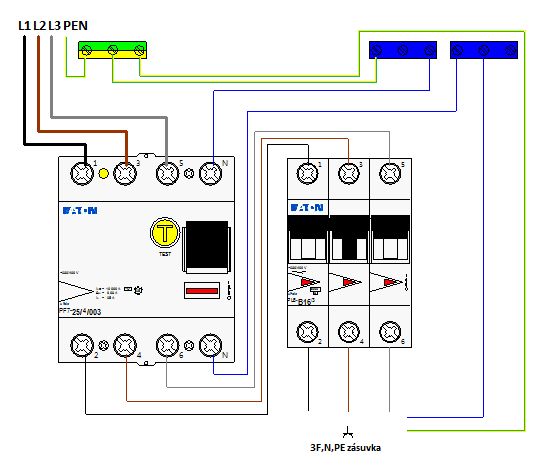

Jasný, ale ten nulový můstek před chráníčem je k prdu.
I v elektromerovem rozvadeči je z PEN můstku vodič N na ELM HDO.
Je to malý stavební rozvaděč na 2x 1f zásuvku a 1x 3f zásuvku.

vibe2®

28.11.25 18:11

Ten první N mústek je pracovní N pro chránič. Ten druhý je pracovní N pro spotřebiče za chráničem.

[přidat komentář]

ra20z®

28.11.25 18:32

[?]

Ve stavebním rozvaděči nesmí být PEN vodič!
Jeden chránič pro všechno už dnes přežitek.

lokla

28.11.25 18:55

Takže 1 chránič pro 3 zásuvky je málo? Každá zásuvka by měla mít svůj? To snad nee

boban®

28.11.25 19:43

Ve stavebním rozvaděči nesmí být PEN vodič!

@ra20z

Myslíš přívod do rozvaděče? Ten může být buď 4 žilový, ale PEN musí být v Cu 10 mm2 nebo Al 16 mm2

Ale i tak dáváme 5ti žilové, aby někdo nedostal bombu kdyby se přívodní kabel k rozvaděčům porušil, chránička samozřejmost.

ČSN 33 2000-7-704

lokla

28.11.25 19:50

Jasný to je pro rekonstrukci starýho baráku. Od elměru povede cyky 4x10 zasekané v omítce do tohohle rozvaděčiku, a ten pak nahradí domovní finální rozvaděč, přívodní kabel zůstane. Tak to snad je v cajku, jen tam dodám N můstek před chránič.

boban®

28.11.25 19:58

já nevím co myslel @ra20z tímhle: Ve stavebním rozvaděči nesmí být PEN vodič!

boban®

28.11.25 21:55

ať přemýšlím jak chci furt nevím co tím myslel kolega ra20z

ra20z®

29.11.25 06:55

[?]

Bod rozděleni PEN vodice musí být připojen k zemniči který odpovídá čsn 2000 5 54. Nějaká tyčka co zatlučete vedle rozvaděče nesplní požadavky čsn 2000 5 54, ale slouží ke snížení dotykového napětí v případě poruchy.
