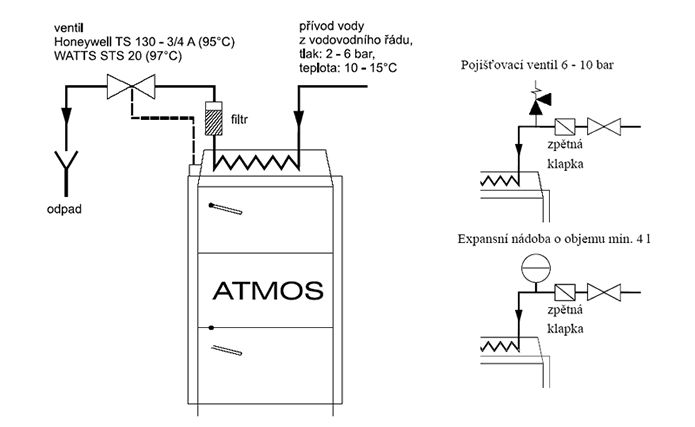

Zapojení dochlazování smyčky

Tam je zapojení s klapkou i bez klapky. Źádná expanzka nebo PV na dochlazování tam ve schematu není, jen filtr, uzávěr, termoventil, příp. RV pokud je na vstupu vysoký tlak vody. Výstup volně do odpadu, přes trychtýř aby bylo vidět když smyčky propouští neboli teče furt (což se může dost prodražit

V současnosti je v médiích spousta článků který píše úplná lama a vydává to za odborný článek od profíka

U STS 20 ta klapka nemá význam ( chladící okruh oddělený od topného) . U DVB 1 a SIT význam má ale nějak moc se nemontuje

Proč to udělat jednoduše, když to lze podle doporučení výrobce udělat složitěji.

ano a proto píšu že nebudu psát jestli musí nebo nemusí být pojišťovák, že jsou dvě varianty zapojení pokud dle obrázku tak tam být musí.Pokud se dá na vstup tak tam není pojištovák potřeba

Expanzní nádoba se nedává na dochlazovací smyčku, k čemu by tam byla? Ten obrázek je nesmysl.

feraxi to není nesmysl to je jen tvoje neznalost. Představ si že ta dochlazovací smyčka v kotli je plná vody která díky zapojení toho pojistného ventilu na výstupu nemůže ven. Ty zatopíš a ta voda se začne ohřívat a jelikož je voda nestlačitelná a nemůže ven ani zpět a nebudeš tam mít pojištovák nebo expanzku tak by ta voda mohla tu smyčku poškodit. Proto je tam navržen buď pojištovák nebo expanzka. Proč myslíš že se dává expanzka i k bojleru?

Ale ten pojistný ventil se dává před kotel, čidlo je v jímce na kotli. Takže voda protéká smyčkou v kotli a ven odtéká volně. Jiné řešení je nesmysl a nemá logiku.

nunici® - návody často píše i ten, kdo o fyzice nic neví. Dostane befel, tak ho splní.

Podobně jsme řešili s Isoverem jejich špatný postup při zateplení podlahy půdy s využitím izolačního systému Isover StepCross.

Několik let tam byla konstrukční chyba, nežli to předělali.

Zkrátka i odborná firma má občas techniky špatně pracující.

bohužel já jako výrobcem proškolený servisní technik/montážník musím postupovat při montáži v souladu s návodem k použití. Pokud to udělám jinak tak potom v případě jakékoliv vady za tuto nesu plnou odpovědnost protože jsem jednal v rozporu s pokyny výrobce k instalaci zařízení

asd1 - voda se ohřeje, ano, ale voda ve smyčce když se ohřeje, tak odtéká volně potrubím (nebo hadicí, podle situace). Z jedné strany je termoventil (v klidovém stavu zavřený), z druhé strany otevřené potrubí, žádný tlak tam není. Do vodovodního systému se nemůže nic dostat. Pokud se ventil teplem otevře, proudí voda smyčkou ven. Po ochlazení se opět ventil uzavře.

Drobnost ze zkušenosti, všechny přepady, odtok od pojištováků, zkrátka to co teče mimo systém, je třeba aby bylo vidět odtok. Páč když je porucha, netěstnos, tak voda teče do odpadu a zjistíte to až při odečtu vody, "to je ale spotřeba".

vernon - to není nic proti ničemu. Ochlazovací smyčka zůstane snadno pod vodou, když výstup vody ze smyčky bude např. o pár centimetrů výše, než je ta smyčka v kotli, ale stále je to bez tlaku vody.

vermon - zvýšení přetlaku u vody nezáleží ani tak na tom,jestli je jí málo nebo hodně, ale o kolik se změní teplota.Voda je nestlačitelná. Jestli zahřívám v uzavření nádobě 1 l nebo 1000 l o stejnou teplotu,výsledný tlak bude stejný .Navíc ten 1 l vody zaparuje při dodání podstatně menšího množství tepla

Druhá věc - zařízení musí být kvůli záruce zapojeno podle předpisu výrobce.A některá montážní schemata od Regulusu se liší od schemat výrobců kotlů,bojlerů apod.

Ad Milancukrar - přepady pojišťáků dávám do průhledného (Pe?) potrubí ,teplotně zvládá

nunici, OK, páč jedna firma moderně odborně zapravila potrubí od pojišťováku, že bylo skryto do kanalizace. Až velká spotřeba odhalila, že je zle. Není nad starý způsob, kdy je hadička do umyvadla, či WC mísy.. Někdy i jinak.

tm, správně, přesně jak jsem napsal před chvíli.
