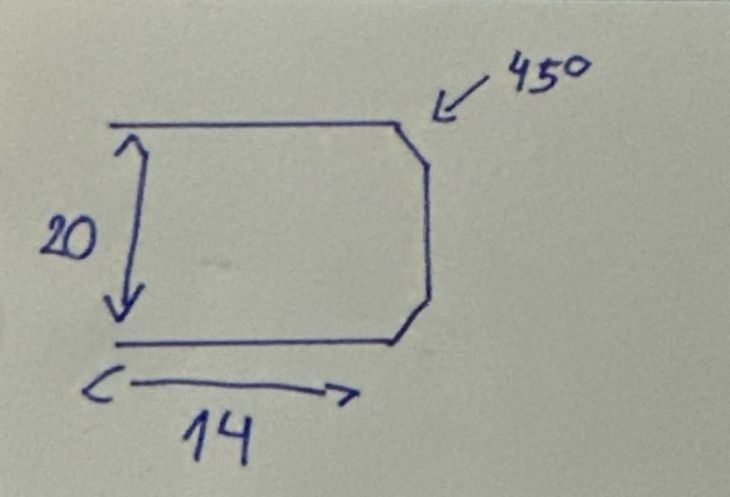

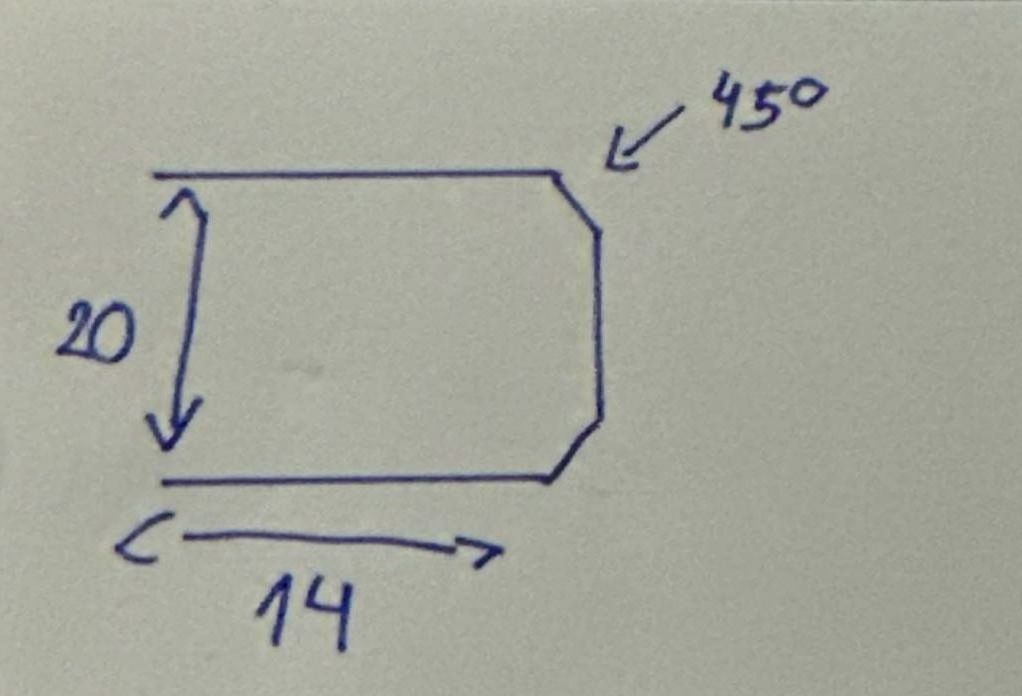

Ahoj, jak by vypadal kus programu na CNC soustruhu Fanuc v jednoduchem g kodu g0 g1 na sražení hrany na tomto kuse. Když bych chtěl sražení 0,3mm a na druhém kusu 0,5mm. Snažím se přijít na to, jak přijít na výpočet nebo napsání sražení obecně. Moc děkuji
0x
Predpokladam, ze 20 znamena prumer 20mm?
Tak treba mozny priklad kodu pro to 0,5mm srazeni najetim k hrane a zajetim do obrobku soucasnym pohybem noze v obou osach.
Kod se ale muze lisit, v zavislosti na mnoha dalsich faktorech.
O1000 (napriklad, oznaceni rutiny)
N10 G54 G18 G90 G40 (zakladni nastaveni - nastaveni ofsetu, roviny ZX, absolutnich souradnic, zruseni kompenzace nastroje)
N20 G50 S2000 (nastaveni max otacek vretena, napr. 2000ot/min)
N30 T0101 (vybrani nastroje)
N40 G96 S150 M03 (nastaveni konstantni rychlosti rezu v m/min a roztoceni vretena po smeru hod. rucicek)
N50 G00 X22.0 Z2.0 (rychloposuv do zakladni bezpecne pozice - predpoklad je, ze celo obrobku je na Z=0, pokud ne, je potreba hodnotu upravit nebo 0 nastavit!)
N60 G01 X20.0 Z0.0 F0.1 (najeti k hrane obrobku s posuvem napr. 0.1mm/ot)
N70 G01 X19.0 Z-0.5 (obrobeni srazeni spucasnym pohybem nastroje v obou osach)
N80 G00 X22.0 Z2.0 (rychloposiv do zakladni pozice)
N90 M05 (vypnuti vretene)
N100 G00 X100.0 Z100.0 (rychloposuv domu)
N110 M30 (ukonceni rutiny a reset)
---
Dulezite!
Kod vzdy vyskouset na prazdno, s rukou na vypinaci. Parametry posuvu a otacek volit podle obrabenwho materialu, pouzit spravny nastroj.
