Dobry den.
Snazim se najit nejaky vzorec,tabulku ale nedari se mi.
Potrebuji zjistit priblizne kolik unese U profil 120 x 50 x 4 na delce 2 metru polozeny otevrenou stranou nahoru. aby se v nem dalo jako projet kolem.Nevim zda je dulezite zdelit ze ucko nebude vodorovne ,ale asi v uklonu 15 stupnu.To je odhad.
Dekuji za rady.
1x
Ohybové napětí v profilu bude: Sigmao = Mo / Wo. A musí být menší, než dovolené pro daný materiál (s nějakou bezpečností).
Spočítá se ohybový moment (reakce a pak pro "nejhorší" případ, když je zatížení uprostřed)
Wo pro daný profil bude na internetu.

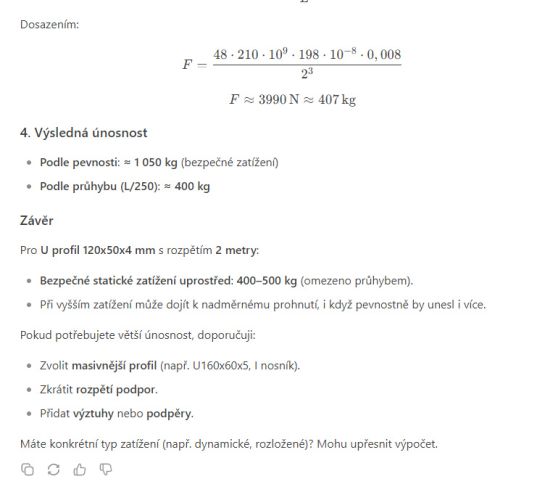

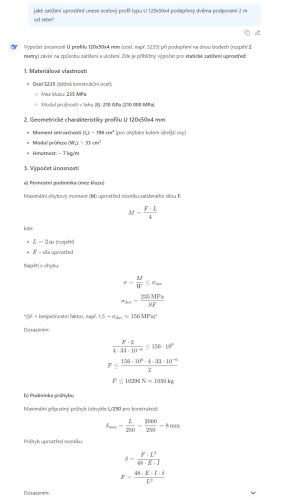

Pokud chcete "podvádět", zeptejte se umělé inteligence - tak, jak to dnes dělají puberťáci, kteří se nechtějí nic učit (ale i tak ji kontrolujte). Dostanete třeba toto:
Vidim ,ze tohle byl asi slozity dotaz.Pouze vy jste se zucastnil. Myslel jsem ze to bude jednoduchsi. Asi musite byt dobry strojar,nevim zda pouze teoretik.
Dival jsem se ,zda najdu danu hodnotu na atreon.cz/... strankach prodejce .V mem veku z umelou AL se nekamaradim.V praci tohle mel na starost THP. A pokud jsme vetsinou delali konstrukce bez planu,tak pro zicher predimenzovat.Nejake zelezo na vic se neresilo.
Tak ze zkousku udelam praktickou.Dopravce prebral material.Az doveze,podepru U profil v rozteci 2m a v prostredku dve postavy cca 200kg.No a uvidim? Pokud by mel tendeci prohybu zmensim roztec ,klidne i do 1,5m.
A je po problemu
protože to je pro ty, kteří se alespoň kdysi ve škole zabývali stratikou, pružností pevností. kdybyste otázku postavil jinak, tedy jestli se po daném profilu bude moci jezdit tím a tím, určitě by vám někdo odpověděl, vy ale chcete přesnou hodnotu a nepíšete k čemu to má sloužit. jak píšete, já bych také spíš předimenzoval, například místo 4 mm bych použil 5 mm.
osobně by mě zajímalo, jak se mění únosnost když je profil otevřenou stranou nahoru a jak když otevřenou dolu
Modul průřezu v ohybu si můžete spočítat z kvadratického momentu průřezu k dané ose. Ale pokud si nechte odvozovat vzoreček, tak třeba na stránce e-konstrukter.cz/...
jen dosadíte rozměry profilu. Dle předpokládaného použití a případné škodě se pak volí i koeficient bezpečnosti - pro vojenské letadlo musí stačit 1.1, ale pro lano výtahu dáte 10. Opět je zaběhlá praxe jakou bezpečnost kde zvolit.
A jestli záleží na tom, je-li U profil otevřeným koncem nahoru nebo dolů? Největší napětí bude v krajních vláknech U profilu. Jednou tam bude tahové, jindy tlakové. Odhaduji, že z hlediska pevnosti to je asi jedno. Ale u tenkého profilu (například U profil na připevňovýní sádrokartonu) se tlakem mohou bočnice bortit, zatímco stejně velké tahové namáhání je nepoškodí.
třeba okapové žlaby, když se přenáší, mají se nosit je jedním směrem, aby s nezbortily. teď ale nevím jak to je.
Napsal jsi : "osobně by mě zajímalo, jak se mění únosnost když je profil otevřenou stranou nahoru a jak když otevřenou dolu"
Větší únosnost profilu U nebo C je když je otevřený směrem dolů, protože nahoře v profilu působí tlak. Ten je nebezpečný tím, že má tendenci nosník Vyboulit do strany.
Je to něco jako když máš dlouhé prkno a tlacis na nej- vyboulí se do strany jako luk. Ale tahem se takto nebortí.
Jeden čas jsem se věnoval statice protože mě bavilo opravovat staré krovy. Sice jsem měl na to staršího kámoše, co to dělal, ale spoustu věcí chápal špatně. Takže třeba ukládal špatně prihradové nosníky. Ani statikové tomu nerozuměli...celý smutný
Asi to píšu.spis diktuju nesrozumitelně...
0x
Složitý dotaz a nikdo nechce odpovídat... Se nediv když nedáš ani základní údaje. Materiál z čeho to bude.. šikmo ASI 15..
Něco to uense, ale žádnej zázrak nečekej.. Dej to účko na jekl..
Ten výpočet od AI neni marnej, samozřejmě kontrolovat je potřeba, AI umí občas vymyslet i nesmysly..
ve vsi ucte. Jake dalsi zakladni udaje je zapotrebi.mohl jste konkretne uvest.
rozmer U profilu je zadan. Presnou sikminu muzu zmerit az polozim Ucko. Kdyz jsem pouzil 3 lat tak byl sklon 17 stupnu.Mereno jednoduchym sklonomerem.
Pred par roky jsem resil take tech.problem z unosnosti.Nekdo mi napsal ,ze to chce aspon schema aby se rada mohla od neceho odrazit. Nakreslil jsem presne okotovany vykres,ofotil a chtel vlozit jako obrazek. Vysledek.Neco ve stylu ,ze porusuji autorska prava. A uz toho bylo dost.
Nakonec ,vyjdu z dlouholete praxe,bez odbornych vypoctu.
Tenhle napad vlozit sem dotaz,byl z duvodu bylbych otazek clena rodiny ,aby to udrzelo invalidni vozik. Uz jsem ho poslal do patricnych mezi. muze se chytnou cele vyroby sam.
Dekuji za vas nazor.
Taky si to myslim. Samosebou Ucka 120x50x4 budou dva. Delka 4 m. Mezi bude vlozena drev.plosina pro tlacnou /brzdici doprovodnou osobu. Cca 180 kg ,ktere nebudou tlacit pri pohybu v stejnem bode najednou. Pocitam z nohou v prostredku.
Pro jistotu pred vyrobou zkusebne zatizim.V nutnem pripade lze dat dve nohy.
