Potřebuji zapojit několik chodníkových světel (každé s pohybovým senzorem) v řadě tak, aby kdykoliv jakékoliv z nich zaznamená pohyb, rozsvítí se všechna.
V aktuálním zapojení mi spíná každé zvlášť.
Každé světlo má vyvedené tři vodiče (L, N, PE).
Připojovací kabel mám pětižilový.
Jak je třeba je zapojit, aby svítila všechna?
Díky za radu,
K.
6x
Tam by opravdu stačilo navzájem propojit všechny spínané fáze ze senzoru do světla. Tedy za předpokladu, že jsou spínána přes relé, u některých polovodičových spínání to může dělat problémy.
Nečekejte ale, že vám jako laikovi někdo dá přesný popis postupu. Zvlášť když ani nevíme, o jakých světelech je řeč.
4x
To svetlo nema nic ine, nez pripojenie napajania na 230V. Funguje kazde samostatne. aj pre skuseneho elektrikara moze byt narocne az nemozne svetlo rozobrat, identifikovat zapojenie, vytiahnut von dalsi vodic a navzajom ich prepojit, aby to fungovalo podla vas.
Vy potrebujete svetla bez senzorov a potom samostatne senzory, ktore sa navzajom prepoja a budu spinat svetla. Kde a ako by boli umiestnene senzory, aby to neposobilo rusivo, to je otazka ...
2x
Já nejsem elektrikář a asi bych to potřeboval vysvětlit více laicky.
Jako manželce po telefonu.
 |
4004353391095.pdf | 472.66 kB |
0x
To musíte spatlat sám. Paralelně PIR senzory - třeba aliexpress.com/...
a paralelně všechna světla (raději spínaná přes společné relé). A z důvodu bezpečnosti bych se spokojil s 12 V DC.

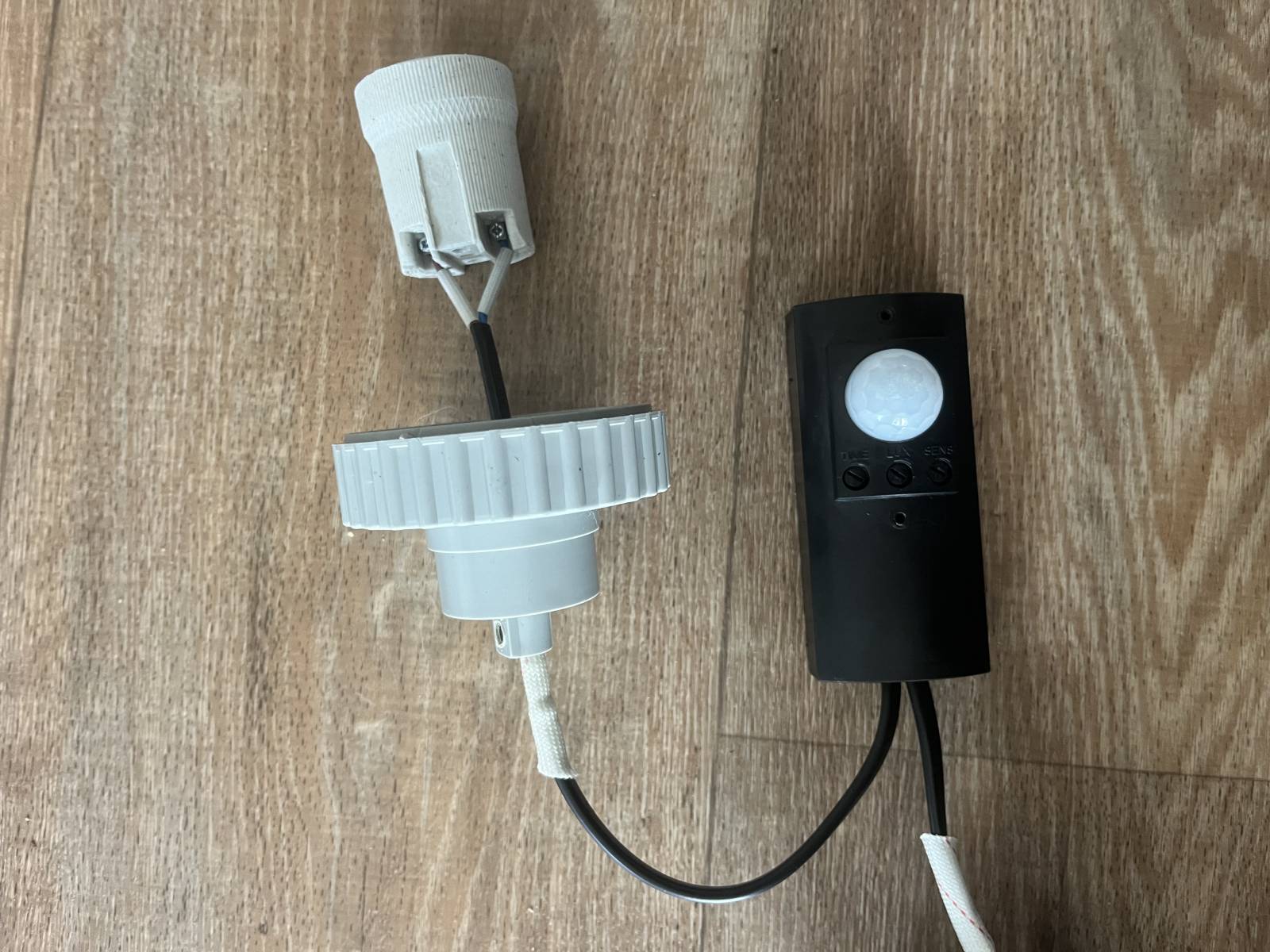

Pokud bych teoreticky propojil jednotlivá světla výstupem mezi žárovkou a snímačem (viz. jeden z komentářů), mělo by to fungovat.
Není to snímač, ale spínač. Několik svítidel spojit paralelně a napájet přes kontakty relé, které bude spínáno čidlem. S ohledem na možnou spořebu svítidel, by nemuselo fungovat spínání více svítidel jedním čidlem.
Ano, ale ještě záleží, jestli je v černé krabičce (v PIR spínači) relé nebo triak. Pokud tam bude triak, dostane se 230V i na výstup dašího PIR spínače a to nemusí fungovat dobře...kolega "oddělal" jeden PIR spínač při tomto zapojení (jak jsem psal výše o opravě zapojení čidel). Pokud tam bude relé, pak by problém nebyl. Cvaká to v krabičce při sepnutí? Sice by to bylo celkem slabé "cvak"...
