Elektrické zapojení ovládání přepínání polohy ventilu pomocí dvou termostatů
Od: otik® odpovědí: 3 změna:Dobrý den, potřebuji poradit jak správně zapojit okruh pro ovládání ventilů (otebreno/ zavřeno) pomocí relé a dvou termostatů.
Fuknce má být následující: mám dva termostaty 1 a 2, které ovládají přepouštěcí ventil. Po dosažení teploty 75 stupňů na termostatu 1 se přepne přes relé ventil do druhé polohy. Jakmile na termostatu 2 klesne teplota na 45 stupňů, přepne se ventil zpět do původní polohy. Obě polohy ventilu jsou zobrazeny dvěma led kontrolkami. Pokud by došlo k přerušení napájení a relé přeplo ventil do původní polohy, potřeboval bych zapojení reset tlačítka, které vrátí ventil do druhé polohy, dokud neklesne teplota na termostatu 2 na 45 stupňů i když teplota na termostatu 1 klesla pod 75 stupňů . Pak přepni ventil do původní polohy.
Napětí 230v ac, relé typ finder 40.52, ventil typ ESBE VZD162.
Něco jsem už sál do hromady, ale nefunguje je správně.. díky za pomoc.
Fuknce má být následující: mám dva termostaty 1 a 2, které ovládají přepouštěcí ventil. Po dosažení teploty 75 stupňů na termostatu 1 se přepne přes relé ventil do druhé polohy. Jakmile na termostatu 2 klesne teplota na 45 stupňů, přepne se ventil zpět do původní polohy. Obě polohy ventilu jsou zobrazeny dvěma led kontrolkami. Pokud by došlo k přerušení napájení a relé přeplo ventil do původní polohy, potřeboval bych zapojení reset tlačítka, které vrátí ventil do druhé polohy, dokud neklesne teplota na termostatu 2 na 45 stupňů i když teplota na termostatu 1 klesla pod 75 stupňů . Pak přepni ventil do původní polohy.
Napětí 230v ac, relé typ finder 40.52, ventil typ ESBE VZD162.
Něco jsem už sál do hromady, ale nefunguje je správně.. díky za pomoc.
3 odpovědi na otázku
Řazeno dle hodnocení
riva
0x
Pravděpodobně řešení patří mezi oblast sekvenčních logických obvodů. Praktické řešení je věcí zvolených komponent, zvyklostech a znalostech toho, kdo to bude realizovat.

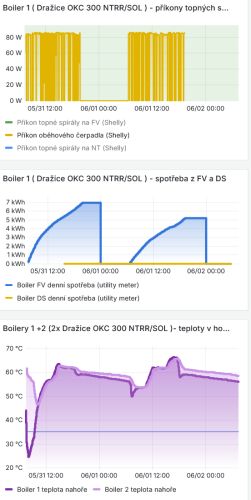

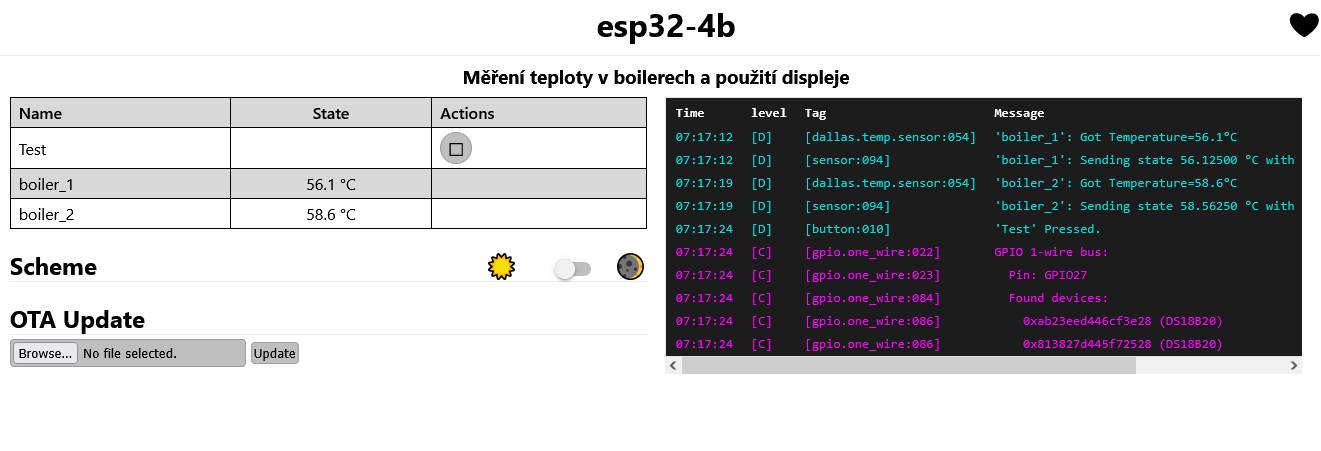

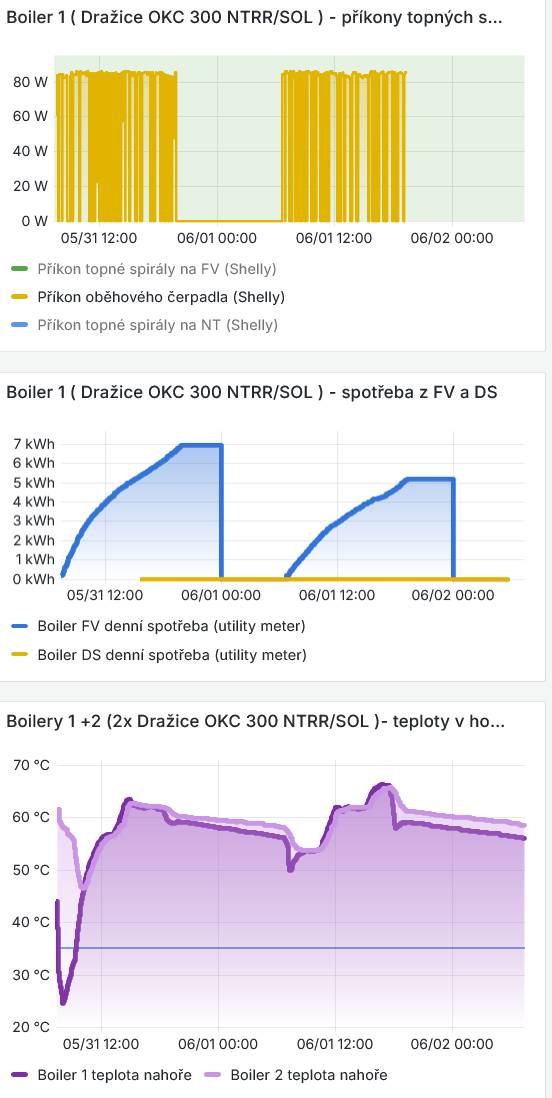

Já bych to celé řešil "digitálně" třeba na základě měření teplot, protože tak si snadno nastavím jakékoliv chování. Podobně takto řídím oběhové čerpadlo, které přepouští teplou vodu z jednoho boileru do druhého.
