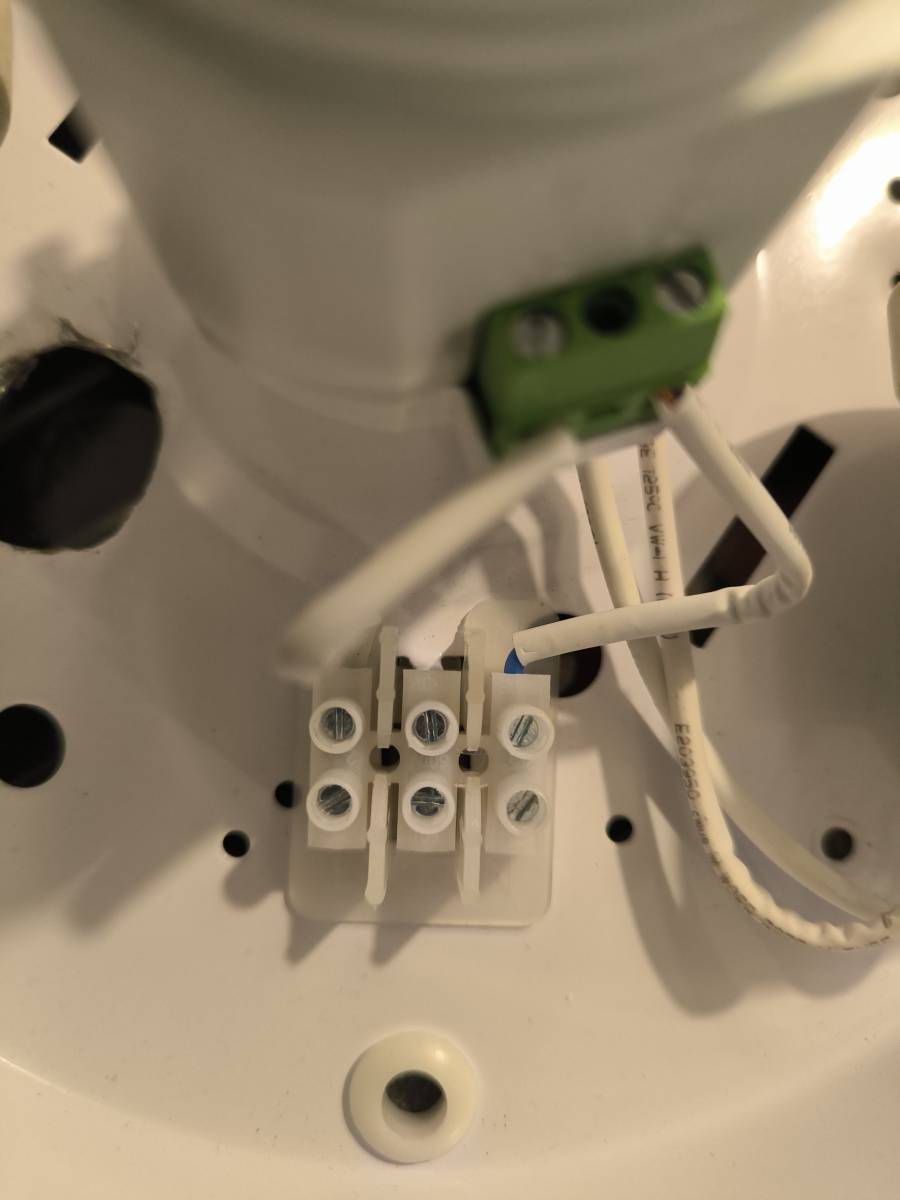

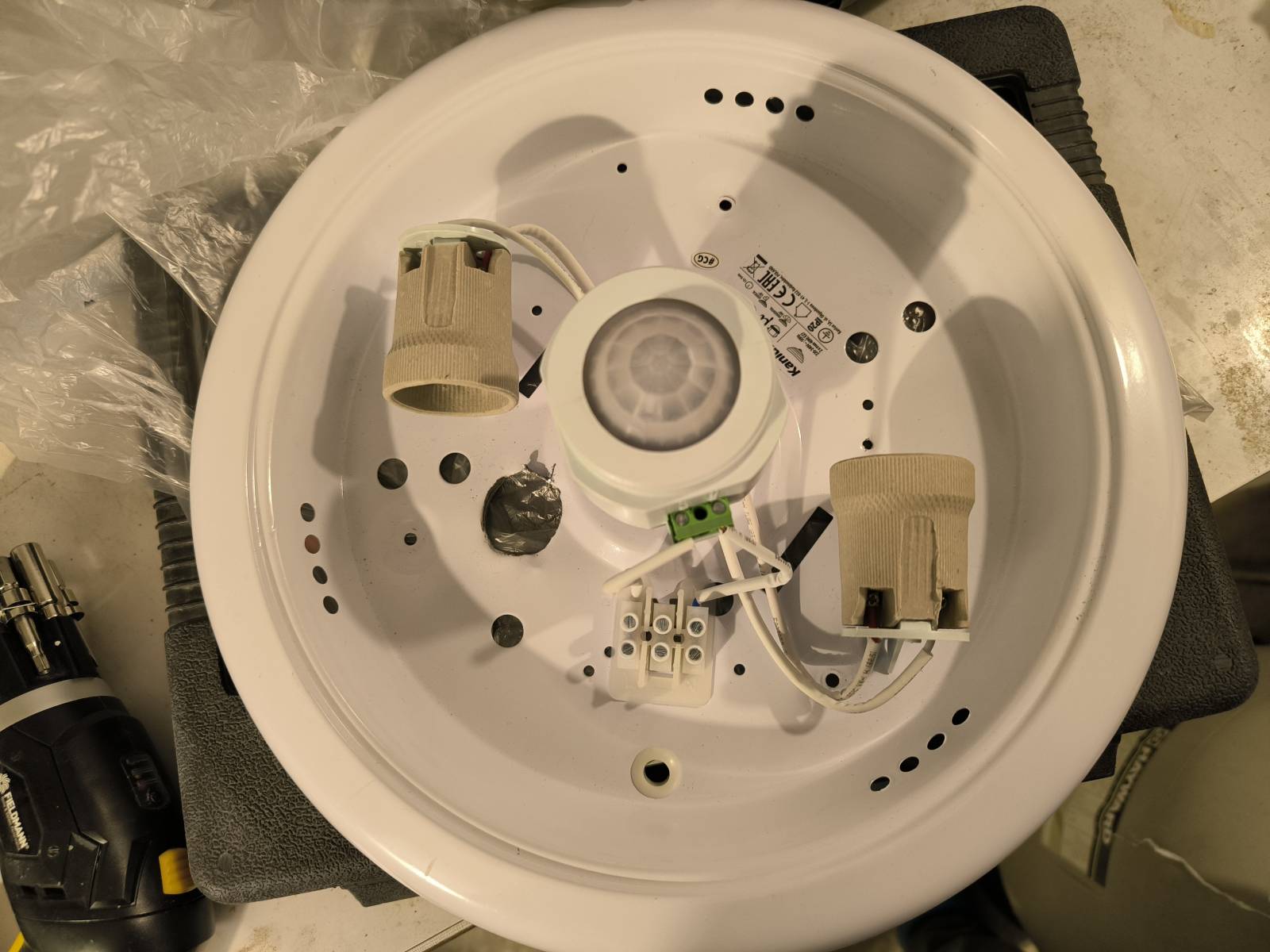

Toto je správné zapojení. Na prostřední svorce bude zřejmě plechový jazýček z kostry. Můžete také pravý bílý od žárovky zapojit na prostřední. Vyhnete se tak propojce.
Nedoporučuje se, ale není to dogma. Když budou oba dráty stejného průměru a čokoláda bude mít mezi šroubkem a dráty plech, tak to bude v pořádku. Můžete také oholit větší kus a udělat smyčku bez přerušení. Pod jeden šroubek bych ale raději místo dvou drátů zvolil spojení žárovky s kostrou. Pravá svorka by zůstala prázdná.
1x
Než tam budete vytvářet tu propojku, je nutné se přesvědčit, že barvy vodičů odpovídají jejich funkci, jinak vznikne smrtelně nebezpečné zapojení.

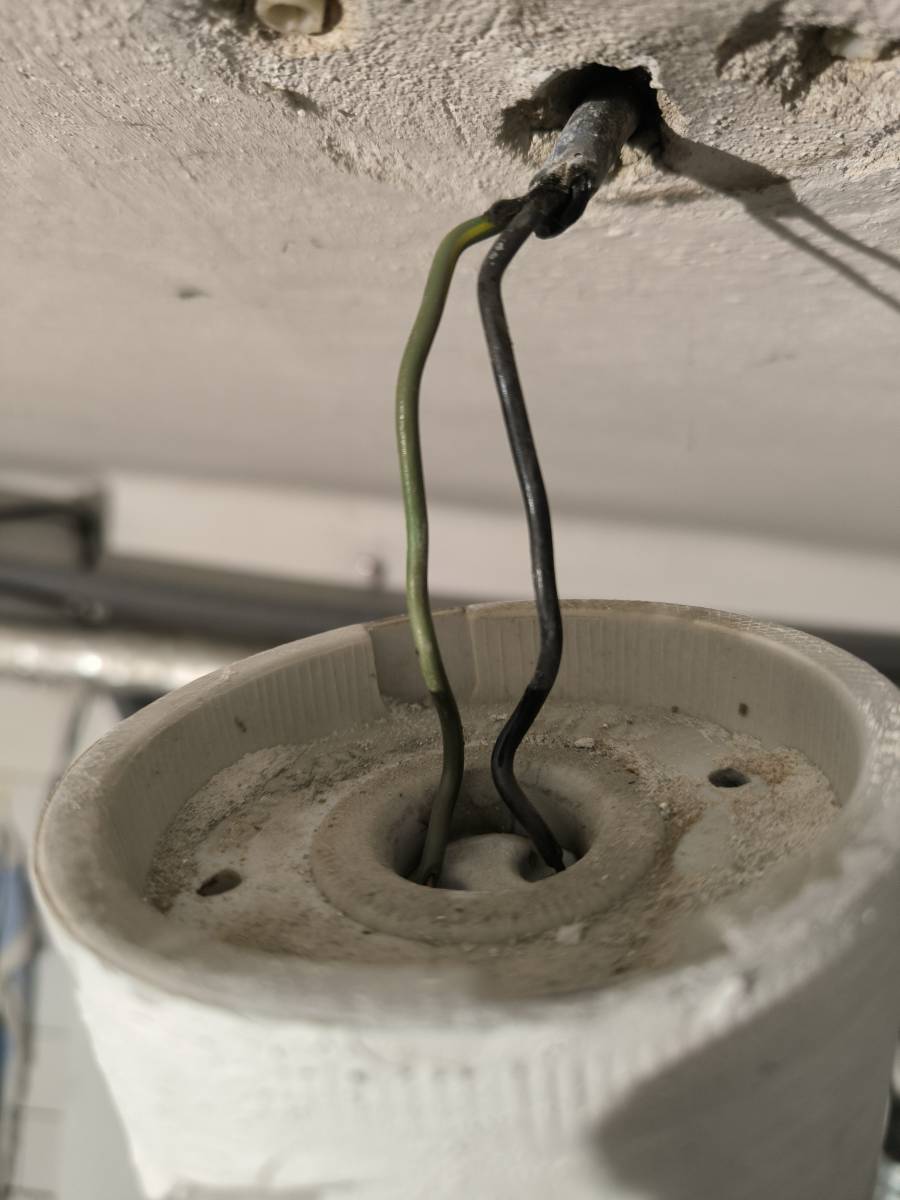

S hliníkovými vodiči ve stropě je nutné hýbat pouze minimálně, snadno může dojít k jejich ulomení. No a že by to měl dělat elektrikář ani nebudu připomínat

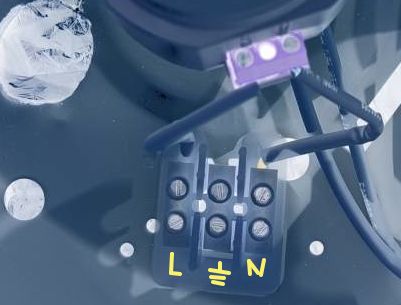

Co řešíte. Svítidlo není v izolaci II.třídy , ale třídy I, takže se kostřit musí! K tomu je určena ta prostřední svorka. Tam by měl
a musí být připojen PEN (zelžl.)vodič. Fázový na svorku č.1. a zbývající svorku č.3. propoj na ten zelenožlutý - prostřední svorku. Pokud nezapojíš kostření, bude to svítit, ale nebudeš mít základní ochranu před nebezpečným dotykem!
0x
v trojčokoládě je nalevo drát, odhalte ho kousek, jakou má barvu?
Ten úplně vpravo má modrou barvu?
černý a hnědý
zelenožlutý a modrý
Pak to bude svítit

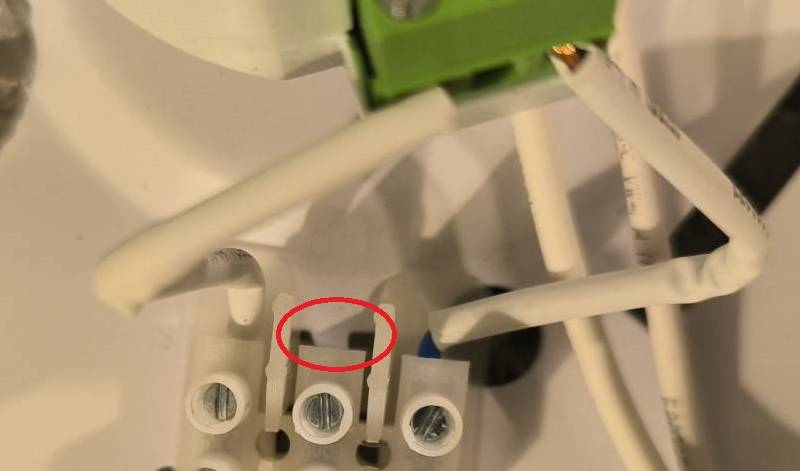

je je zastrčený kousek přímo kovové konstrukce.***ano, to je správně. Klidně to spojíte s tím modrým, kouskem drátu
OK?

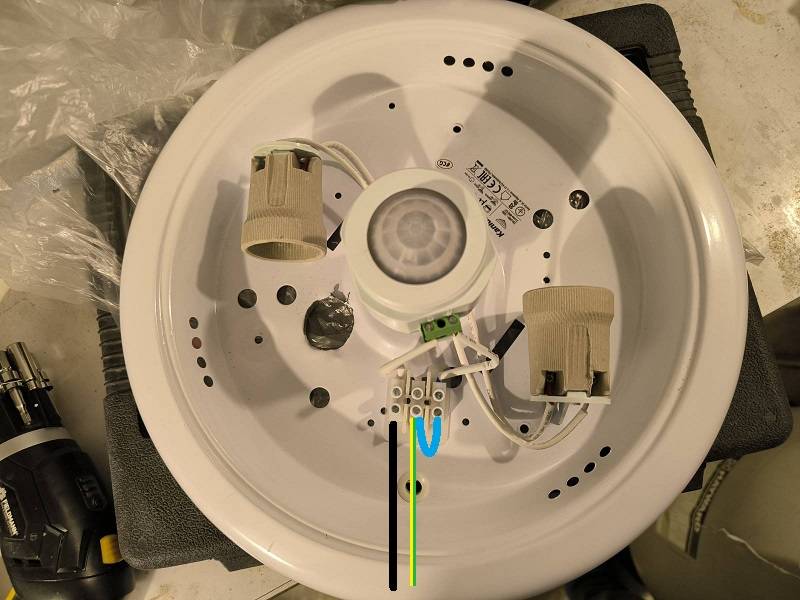

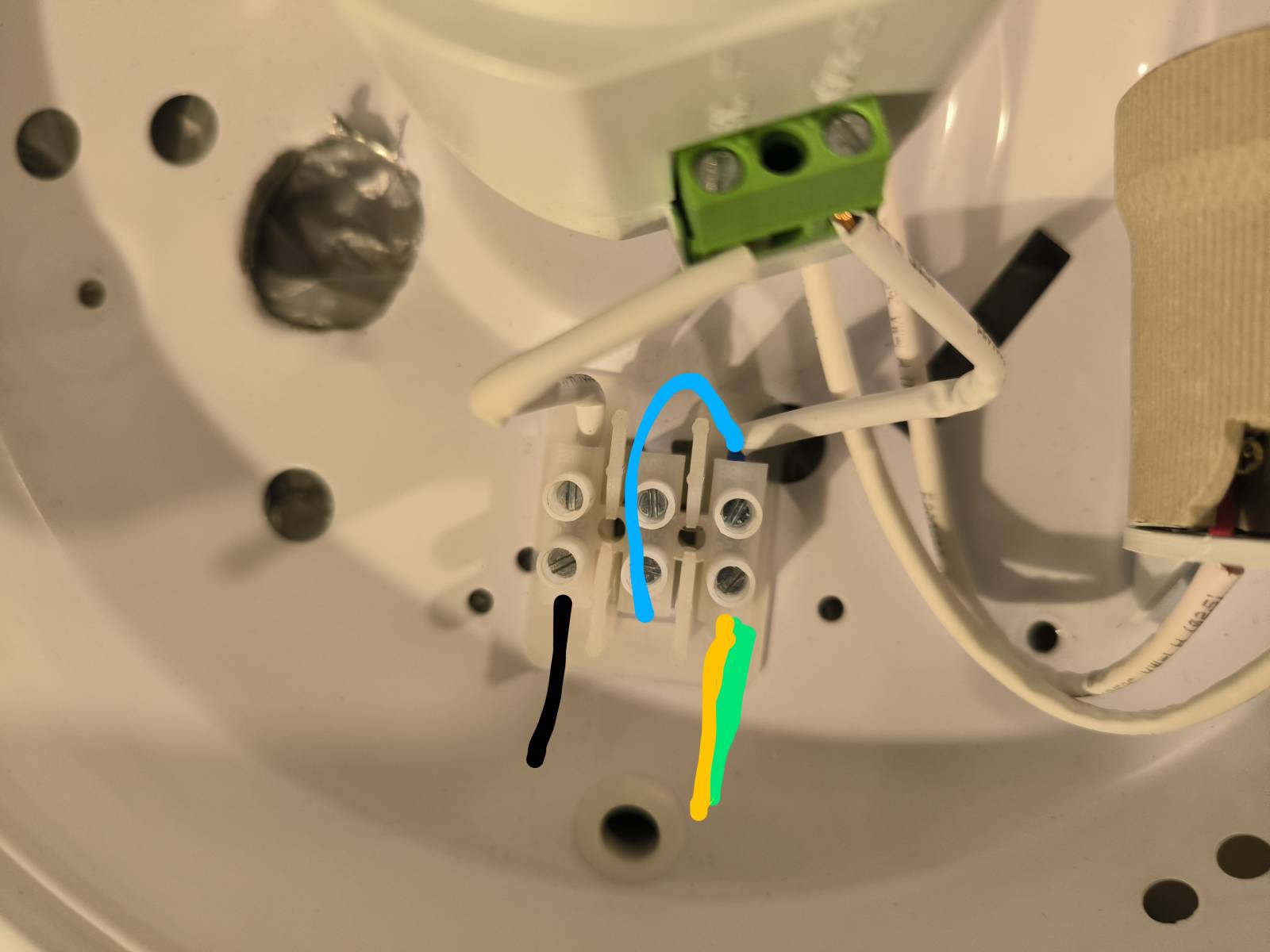

ten malý modrý dáte s tím zelenožlutým, a s prostředním, jak je to spojení se světlem. Namalujte modrý oblou zhůru nohama, obráceně , jako písměni U
Dobrý den! Jestli má být na kostru lustru / prostřední svorku/ připojen vodič PE, ev. PEN by snad mělo být dáno tím, jestli je to předmět první nebo druhé třídy. Jak to je by mělo být označeno příslušnou značkou na štítku.
Svorkovnici drží plastový bílý držák. Je to vidět, jak jsou jeho praporky přes čokoládu i z venku. Zároveň je i jako doplńková izolační podložka zespoda. Takže nastrčený kousek plechu není pro držení, ale je to opravdu PE.
A připojit by měl PEN nejprve na PE a až pak propojku na N.
Navíc značka PE (uzemění) tam u svorky je. Stačí se lépe kouknout.
Ale to, že za ten cancourek drží svorkovnice a světlo dostalo s tím esč a CE mě fakt od lulka rozesmálo.

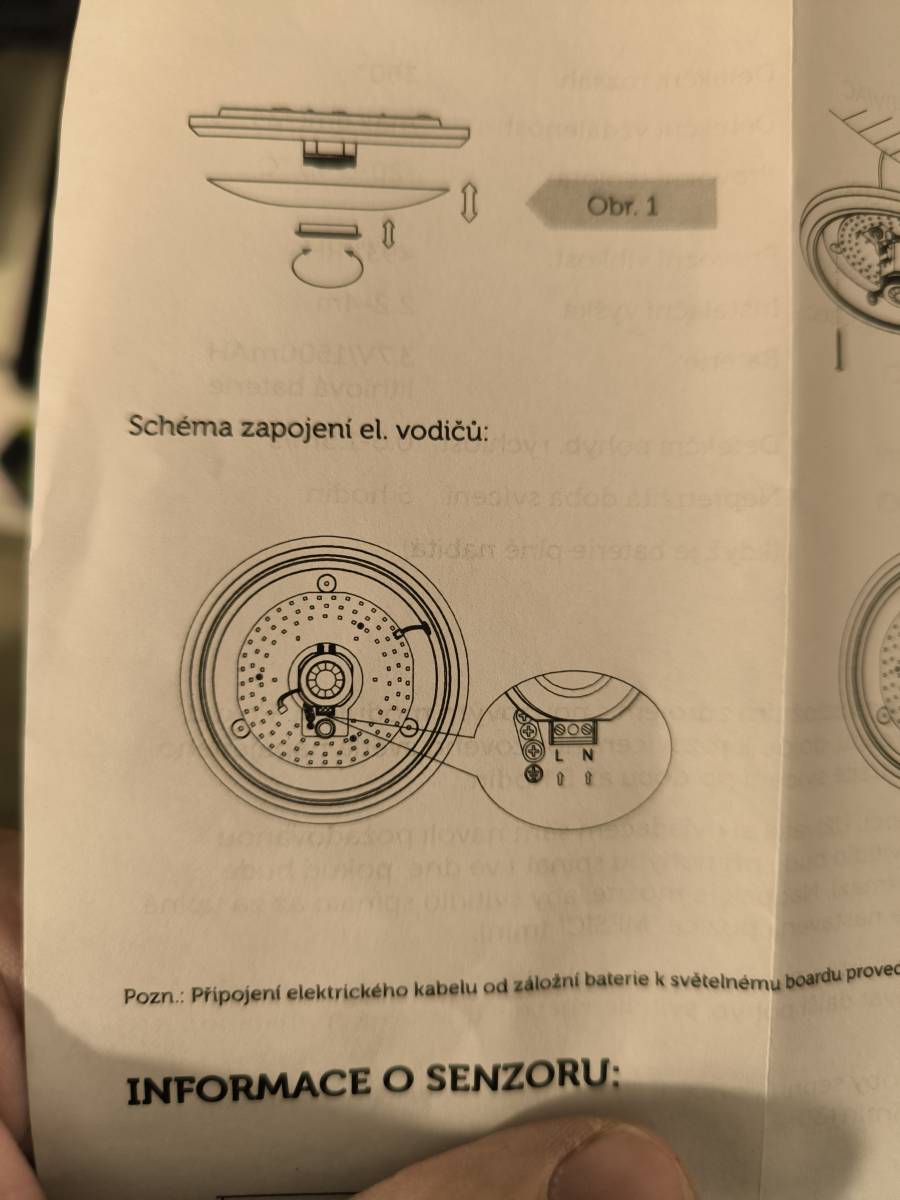

Doplnění: podle přiložených obrázků štítku a návodu je to spotřebič první třídy / značka uzemnění/ . PEN, ev. PE musí být na kostru připojen !
Není to OK!
PEN musí jít nejdřív na kostru (uprostřed) a z ní propojka na N (vpravo). Správně tj 14.02.25 18:24
Projděte si pár článků a třífázové soustavě, ať tomu porozumíte, je to banální.
Pane lilku, vy to tazatelovo světlo chcete připojit trojfázově?
Nedělejte to!
Nikdo nepsal, že světlo má tazatel zapojit třífázově. Světlo sice bude zapojeno na jednu z fázi třífázové soustavy, ale to k odpovědi nadotaz není vůbec důležité a akorát to tazatele zmate.
@lulek ... plácáte nesmysly a navíc sem motáte 3F soustavu! PEN (zelenožlutý) vodič, pokud je to tedy změřený nulák, musí jít přímo na prostřední svorku a pak propojkou na tu pravou, tedy na N.
lulek, kecáte. Ze štítku je jasně patrné, že se jedná o svítidlo tř.I, u prostředního pinu svorkovnice je jasně viditelný kovový jazýček, který neslouží k tomu, aby svorkovnice měla na čem držet, ale je to ukostření. Zelenožlutý PEN bude tedy připojen do prostředního pinu a odtamtud proklemován na N.
