Odpor a úbytek napětí na kabelu

Od: ladinac123 26.01.25 20:11 odpovědí: 16 změna: 28.01.25 16:53

Zdravím, zkusil jsem tak zkušebně spočítat odpor kabelu k zahradnímu čerpadlu ve studni. Dlouho jsem s tím nepočítal už a tak nevím, jestli je výpočet správný? Zásuvka je jištěná B16

Děkuji za doplnění, kdyby něco bylo špatně. Jestli ten úbytek napětí počítám dobře?

Děkuji.

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Gardena 6000/5 1050W

Cyky 3x2,5 70x2m -> 140m délka
235V
R = Resist (Ohm)
I = Amper
U = Volt

U = I * R
I = U / R
R = U / I

U = 235V Napětí síťové měřené
I = 4,47A Dle výpočtu
R = 0,0178 * 2,5mm2 = 0,0445 Ohm / 1m
R 140m = 6,23 Ohm

Úbytek napětí U = R * I
U = 6,23 ohm * 4,47 Amper tj 27,85V (207,15V)

Ale nějak mi uniklo, jak zjistit proud, který tam jde celkem tím kabelem?

Odpovědět na otázku Skočit na nejnovější odpověď

16 odpovědí na otázku

Řazeno dle hodnocení

peter®

26.01.25 21:01

[?]

Hlavne pozor na impedancnu slucku, prilis velky odpor dlheho kabla na pomerne silnom istici = nemusi to vypnut pri poruche. Odporucam aj prizemnit ochranny vodic na konci.

ladinac123

26.01.25 21:15

To byl výpočet ze zvědavosti akorát. To čerpadlo je tam už 16 let a ten kabel v zemi k němu z baráku taky a je tam normální zásuvka ve studni na skruž chycená a čerpadlo tam zapojené. A je potopené ve vodě, takže je uzemněné důkladně.

[přidat komentář]

ladinac123

26.01.25 20:34

Už to možná vidím, že nevím pořád jak s tím vylomcovat, nezdá se mi totiž ten výpočet odporu vodiče...

[přidat komentář]

mikihans®

26.01.25 20:37

[?]

Řekl bych, že máte blbě ten odpor na metr. Vy to násobíte průřezem, což nedává smysl (větší průřez = nižší odpor).

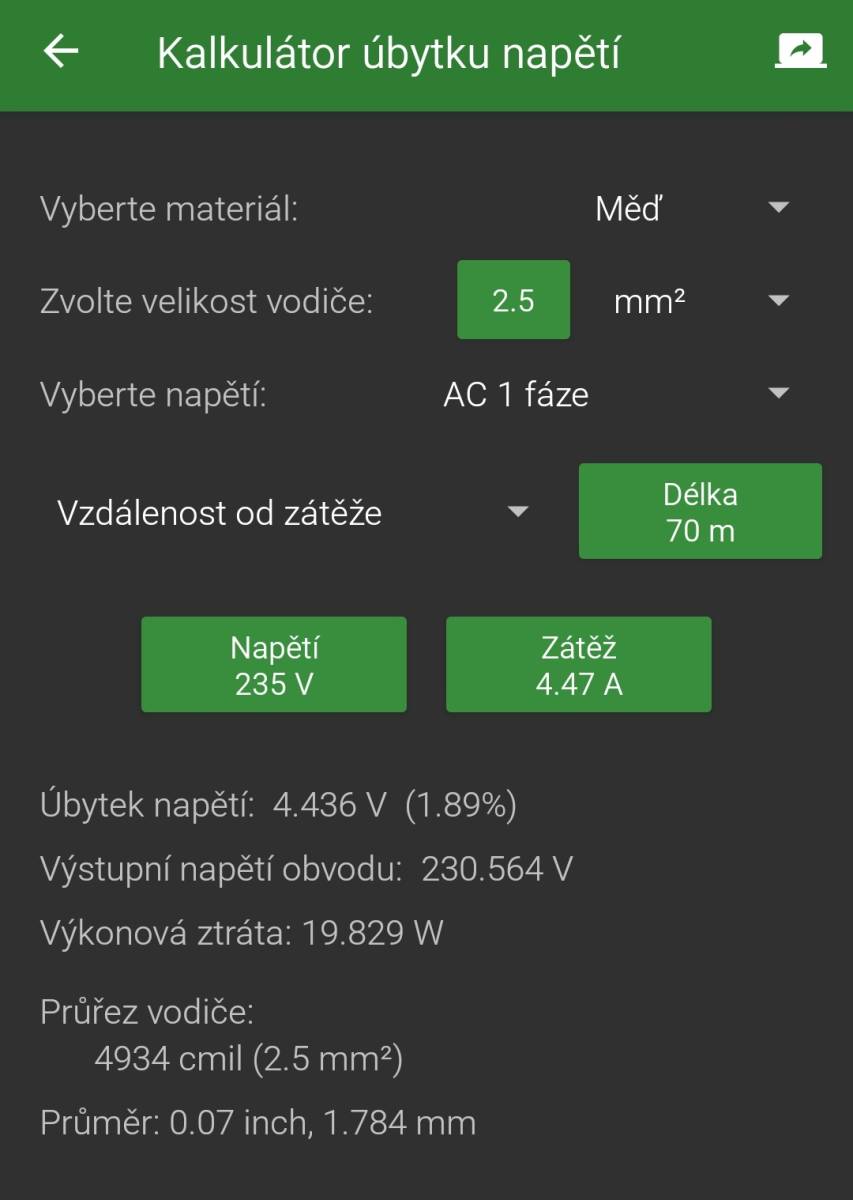

Počítat se mi to nechce, mám na to aplikaci.

ladinac123

26.01.25 20:47

Jo on se ten odpor ještě dělí průřezem kabelu (2,5mm), když to předělám tak mi vychází R = koeficient CU 0,0178 * 140m = 2,492 Ohm / 2,5 = 0,9968 ohm a vyšlo mi 230,55V což je správně potom už.

Takže k tomu jsem se dopracoval, ale teď mě zajímá jak je to s tím proudem, jestli tama teče furt 4,47A a nebo je to víc, nějak v souvislosti s tím odporem

riva

27.01.25 10:57

[?]

Proud v podstatě stejný.

[přidat komentář]

stir®

27.01.25 10:01

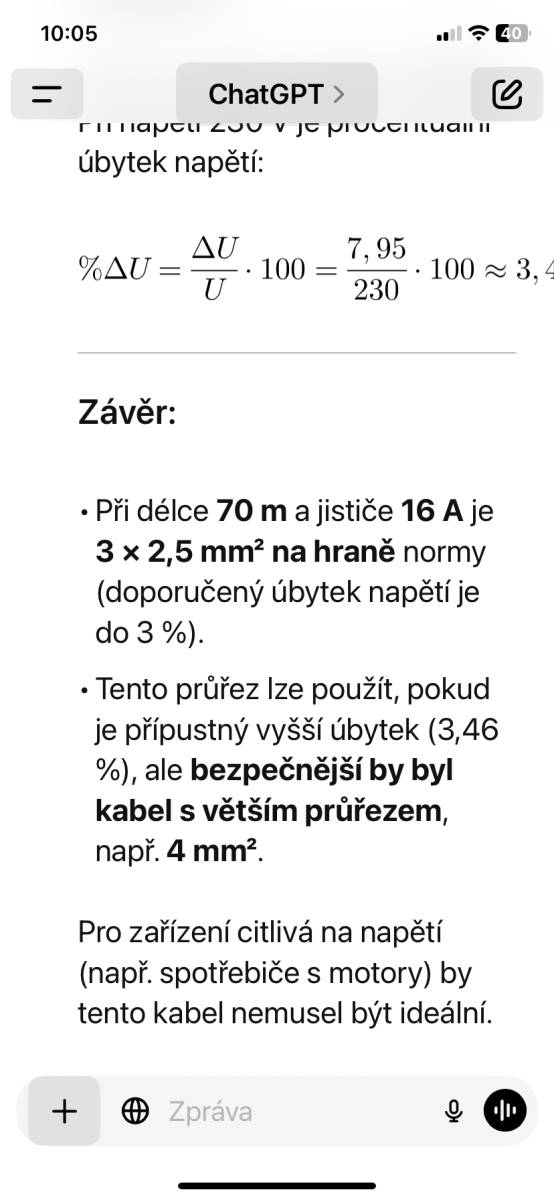

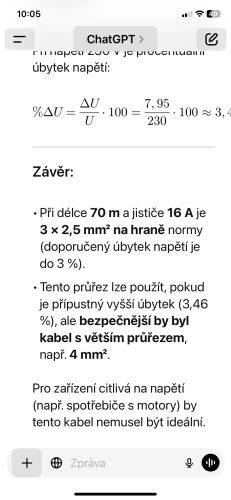

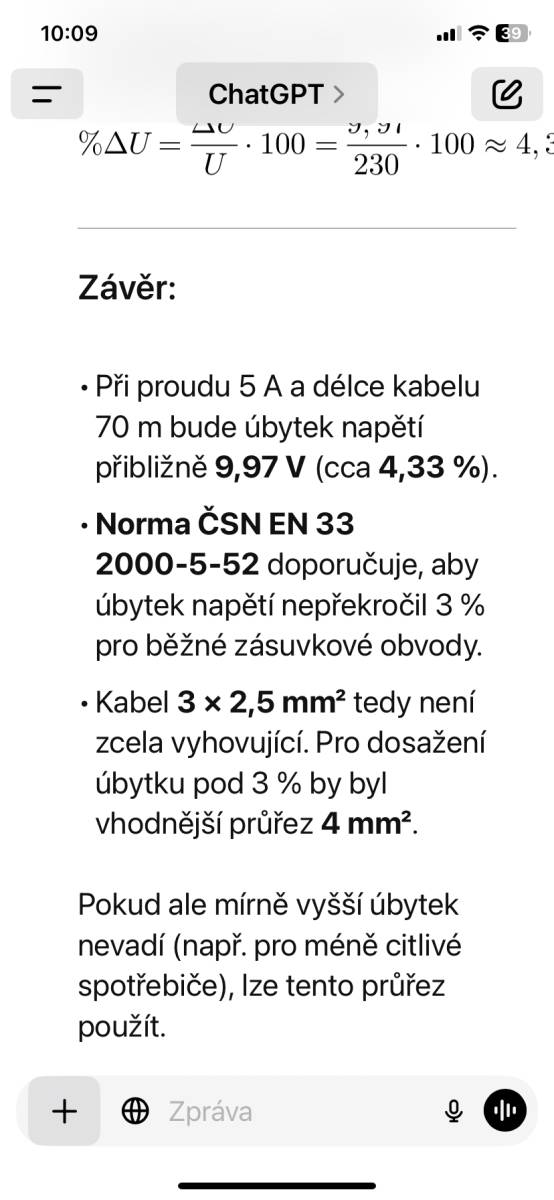

Umělá inteligence vám tohle vyřeší a doporučí Průřez vodiče, zároveň vypočítat ztrátu napětí.
doplněno 27.01.25 10:07: Na nižší A to bude samozřejmě stačit
doplněno 27.01.25 10:11: .

ra20z®

27.01.25 10:52

[?]

A není jednodušší se podívat do tabulky doporučených průřezů kabelů podle délky a jištění a uloženi.

[přidat komentář]

ladinac123

27.01.25 12:01

Jo nakonec jsem se k tomu dopracoval, já jen zkušebně to chtěl vědět, protože bych chtěl tahat do šopy elektriku a přemýšlím jestli 4x2,5 a nebo 4x4 jištenou D16/3 o délce 40m, tak abych zkušebně spočítal něco, co už je v provozu tak jsem využil jako příklad to čerpadlo

vibe2®

27.01.25 17:38

Ten kabel rozhodně pětižilový ...

[přidat komentář]

111®

27.01.25 12:04

4x4je minimum, pokud tam dáš svářečku bude problém.

ladinac123

28.01.25 09:38

Svářečka, 5,5kW štípačka, možná 10kW cirkulárka. Zase ta 2,5 by snížila proudové rázy na té délce

[přidat komentář]

vibe2®

27.01.25 17:44

Ektrotechnická online kalkulačka zde

[přidat komentář]

111®

28.01.25 10:20

Tak to je 4mm2 málo. Já mám na 25m 4x10mm2 a pak rozvaděč s jištěním.

hujer

28.01.25 10:30

Ano chlapci, doplňuji ještě bacha na impedanci vypínací smyčky! Pokud předřadíš 16A v charakteristice D počítej

, aby vypla v dostatečně krátké době (0,4s) potřebuješ max 230V /320A = cca 0,7Ohm x 0,66 (bezp.koef) = 0,5Ohmu!

[přidat komentář]

111®

28.01.25 16:53

kabel 50m má délku vodiče 100m, průřez 2,5mm2 , odpor je 0,78 Ohmu , při proudu 10A je úbytek napětí 7,8V a výkon je x 10 = 78WTo se přemění v teplo na kabelu a o to je menší příkon třeba do svářecího trafa, což se projeví špatným zapalováním a držením oblouku, protože zdroj se jeví jako měkký, tedy takový na kterém není konstantní napětí při provozu stejné jako v klidu. A navíc při takové odbočce by se měl vodič PE na konci přizemnit...
