Pěkný nový rok všem!

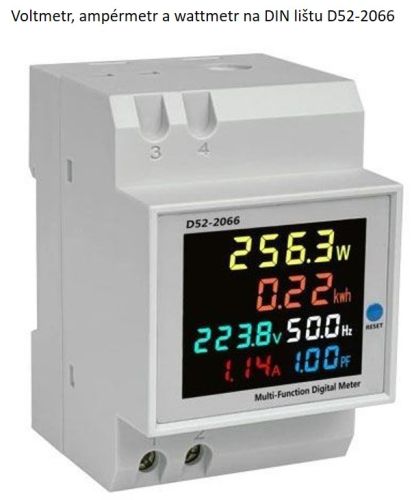

Mám prosbu o radu, či spíše prosbu o vysvětlení k wattmetru D52-2066 na DIN lištu. Co bude přístroj měřit (ukazovat) v případě, že otvorem měřícího transformátoru, který je integrovaný v přístroji, prostrčím současně dva vodiče různých okruhů. Např. jeden okruh z jističe zásuvek a druhý třeba světelný. Nebo třeba i dva různé zásuvkové okruhy ze dvou různých jističů, ať již na společné či různé fázi. Bude údaj na přístroji součtem proudů (a tedy i příkonů) v jednotlivých vodičích? Jedná se mi skutečně jen o to, co bude v tomto případě přístroj ukazovat (měřit). Děkuji
... to je přesně odpověď, kterou jsem potřeboval.
ale to nebylo předmětem mé otázky
zajímá mne co bude přístroj ukazovat
Jednak na směru (dle návodu) nezáleží a pak, a to je právě to co mne zajímá!, co bude ten přístroj ukazovat. A proč ne dvě různé fáze (kvůli fázovému posunu)? A co v případě dvou vodičů shodné fáze, ale prostrčených v opačnývh smerech?
Prostrčený vodič musí být na stejné fázi, ze které je měřák napájen. Jinak to ukazuje nesmysly. V jednom směru by to mělo ukazovat kladný výkon, v jiném záporný, i když to třeba "vyřešili" softwarem uvnitř a znaménko to neukazuje.
Jinak tento typ měření se dá využít na přesné porovnání - cívkou se vedou dva vodiče opačným směrem a pokud není stejný proud, lze to využít - má to každý běžný proudový chránič.

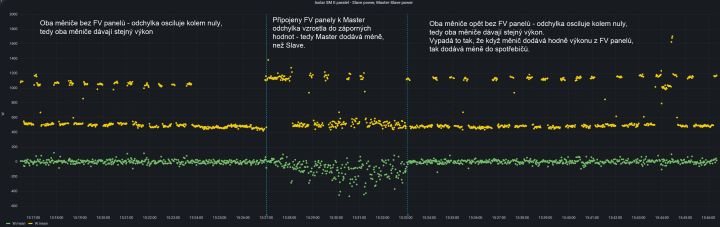

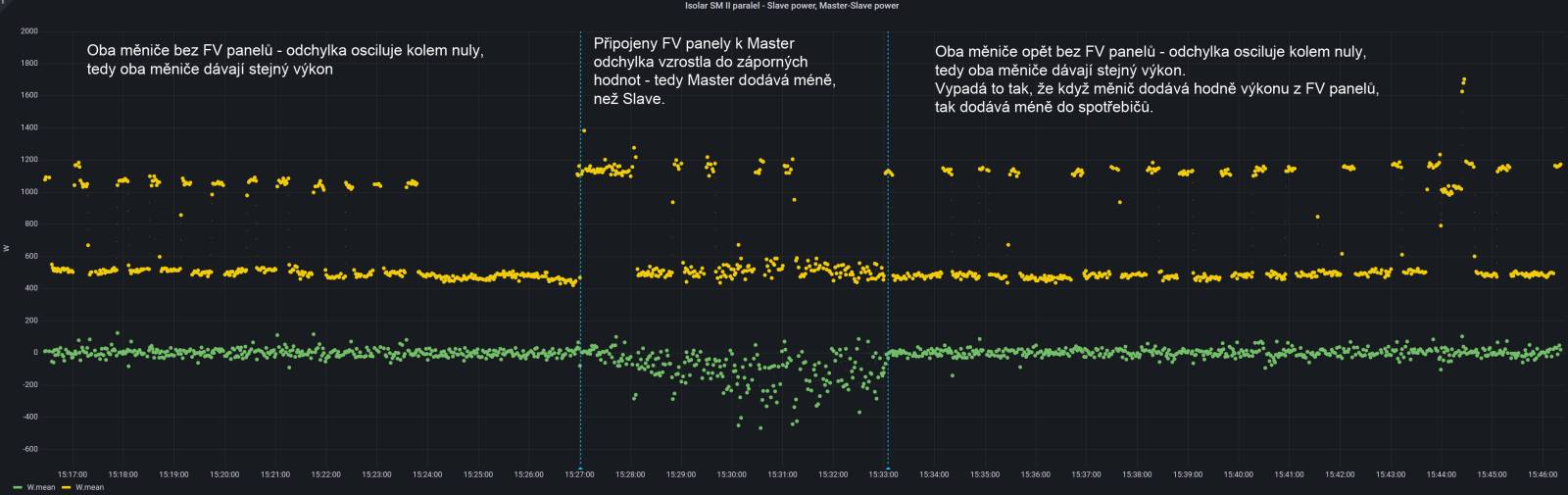

Nebo paralelně pracující měniče by se měly "spravedlivě" podělit o dodávaný výkon - opět by protisměrně prostrčené vodiče měly vyvolat nulovou odezvu a ne aby se jeden flákal. Tady se měří dvěma přístroji - jedním je prostrčená fáze z měniče master a druhým opět z master + opačným směrem ze slave:
0x
Ještě jedno upozornění..
Poznámka: Tento přístroj je vhodný pouze pro čisté sinusové napájení AC 50~60Hz. Nelze měřit výstup měniče nebo obdélníkový průběh napětí, jinak dojde k poškození přístroje! Více...píše autor návodu...
0x
Proudy musí být od stejného napětí, na jaký máte připojenou napěťovou cívku. Pak opravdu bude ukazován součet výkonů.
Když napětí připojíte na jinou fázi než proud, tak změříte nesmysly nebo pokud se správně trefíte (sdružrné napětí kolmé na dané fázové) tak jakový proud podle Akagiho definice.
Ale míchání proudů z různých fází je nesmysl.
Děkuji všem za vysvětlení a připomínky

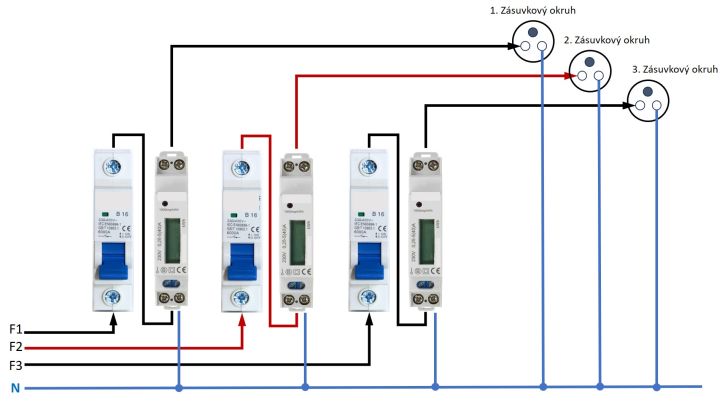

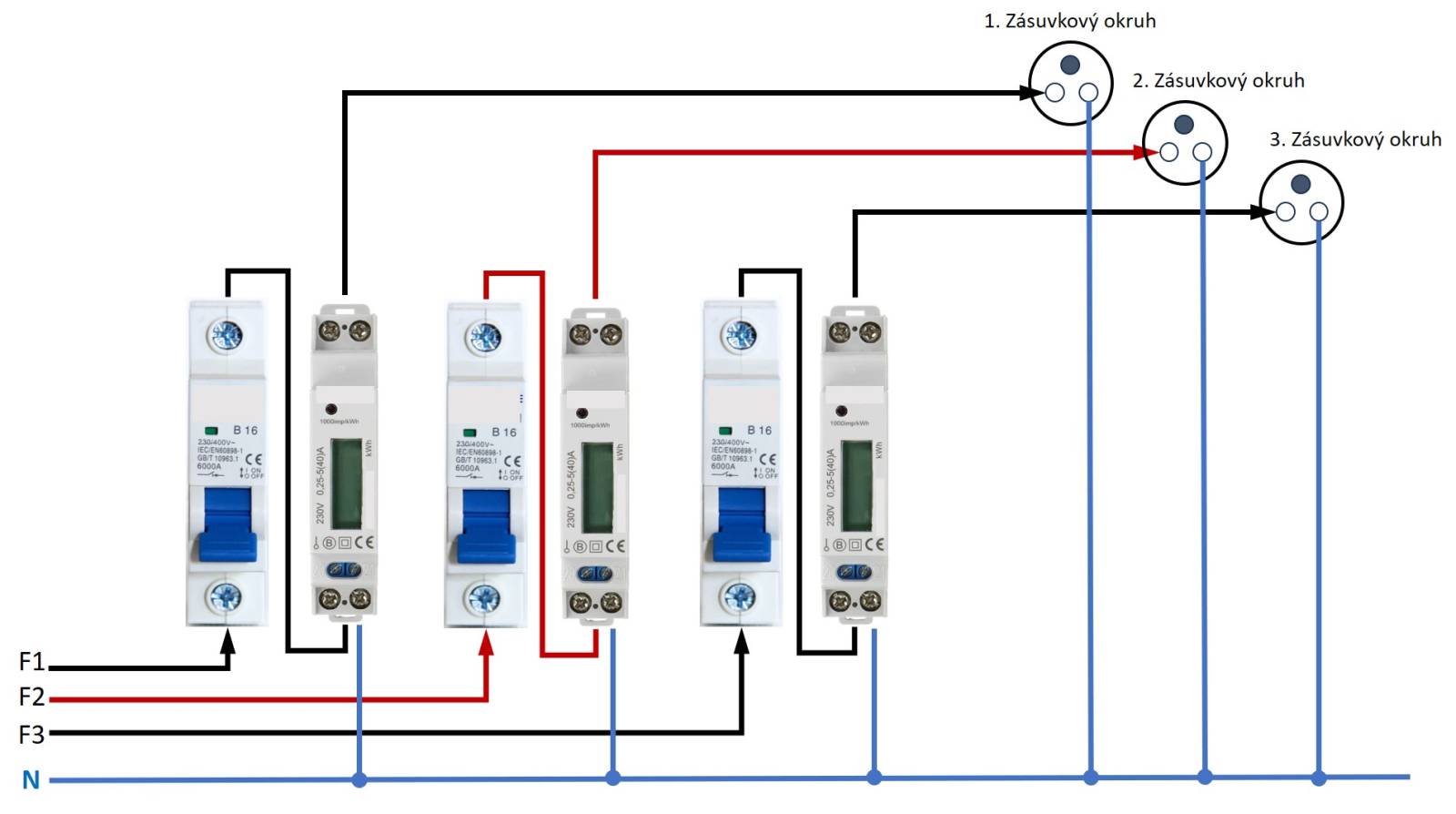

Ještě bych se k tomuto tématu vrátil s následující otázkou a přiloženým obrázkem. Je možné zapojit např. 3 wattmetry do rozvaděče podle přiloženého schématu? Jedná se mi zejména o to, zda nulové vodiče všech wattmetrů mohou být pospojovány na stávajícím nulovém můstku v rozvaděči, anebo musí mít každý z wattmerů svůj nulový nulový vodič spojený jen s tím konkrétním okruhem, který bude měřit? Jinak řečeno, zda je pro možné pro všechny jednotlivé wattmetry přivést nulové vodiče ze stávajícího můstku v rozvaděči - tedy všechny do jednoho místa. Na přiloženém obrázku jsem pro zjednodušení úmyslně nekreslil vodiče PEN, ty by byly všechny pospojovány na separátním PEN můstku. Děkuji ...
Máš tam jiné měřáky, vypadají, že nemají měřící cívky, ale jsou pro přímé měření. A pak záleží na tom, kde je měřící část, jestli na L nebo N přívodu.
Dle dotazů bych ale doporučil začít s něčím bezpečnějším než jsou elektrické rozvody.
Nulový vodič je u elektroměru k vůli napěťové cívce. (starý klasický elektroměr).. U elektronického k vůli měření napětí a napájení...
Ten obrázek byl samozřejmě myšlený jako příklad, vím že vyobrazené měřáky jsou jiné. Mě se jednalo jen o princip připojení nulových vodičů, zda mohou být na splečném nulovém můstku, či zda musí mít každý z měřících okruhů svou vlastní ("plovoucí") nulu. Chtěl jsem se jen ujistit o správnosti zapojení. Měření, dle mého soudu, probíhá pouze na fázovém vodiči a tudíž by bod připojení nulového vodiče neměl hrát žádnou roli – slouží zřejmě jen k napájení wattmetru (jak poznamenal i @hiawata).
@riva: proč doporučuješ zabývat se něčím bezpečnějším? Ty jsi snad nikdy nebyl v situaci, že ač určitému oboru dobře rozumíš, přesto jsi neměl 100% jistotu a proto ses raději zeptal? Nebo ses nesetkal s pro tebe novou věcí, kterou bys rád pochopil a naučil se s ní pracovat? Myslím, že není ostuda se zeptat lidí, kteří o tom něco vědí, dříve, než to zprasit a zadělat si na problém, nebo aby v tom lepším případě, výsledek měření neodpovídal realitě. Myslím, že je to vcelku logický a lidský postup. Já bych tě třeba mohl informovat o CAD systémech, 3D modelech, programování 3D-tiskáren a CNC strojů – víš o tomhle něco? Říká ti něco 101NU70? Nelze soudit znalosti, vědomosti a schopnosti člověka podle toho na co se ptá. Já jsem se s dovolením jenom zeptal na věc, o které toho zatím mnoho nevím a očekával jsem radu či vysvětlení dotazované problematiky. Ale to přece neznamená, že něčemu jinému v daném oboru nerozumím. Neber to osobně, není to myšleno zle, ale sdělil jsem pouze svůj názor na tvůj dovětek.
