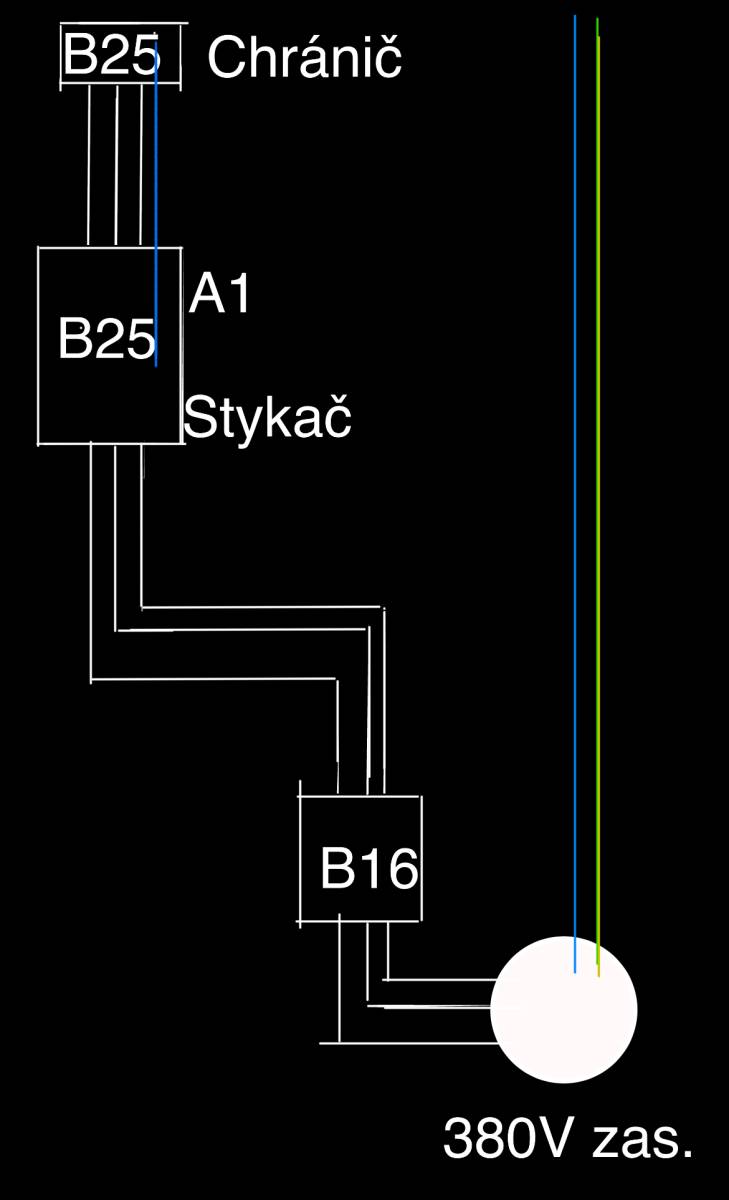

Dobrý den, zapojuji 3f zásuvku přes výkonový stykač Hager ERC425, jelikož štípačka dřeva má velký odběr při náběhu. Zapojil jsem to jako na obrázku, vodič N vede z N od chrániče, všehný 3 fáze následně do stykače a pak od stykače na jistič B16 a následně do zásuvky 380V. Je to zapojené správně?
Stykač jen a pouze připojí obvod k napájení. Pro omezení proudové špičky se používají 3 stykače pro přepínání hvězda - trojúhelník, nebo softstartér. Pro zapojení pohonu tak aby elektroinstalace byla bezpečná a spolehlivá evidentně nemáte potřebné znalosti, proto vám nezbyde než si někoho na to pozvat.
Já to pochopil jako proudovou špičku ohrožující spínač, kterej nevydrží tolik (a tak často) jako stykač. Ne jako omezení tý špičky.
fik
Jakej spínač, spínač on má na štípačce asi...
Dotaz je nesmyslný - Vůbec není jasný jak bude spínat ten Stykač A zda je v hlavním nebo jiném rozvaděči nebo kde vlastně má být
Z obecného pohledu by měl být ten jistič na začátku - Nevíme co je předtím jestli jen hlavní jistič nebo kudy vedou dráty, prostě je to zmatený a nejasný dotaz
Předpokládejme, že všechno vlevo až do zásuvky je někde v rozvaděči pevně ve zdi :/) Anebo taky ne, kdoví?
Na omezení špičky při startu stykač nefunguje, vhodné zařízení je tzv. soft starter, např. zbozi.cz/... . Každopádně opatrně, tohle je při vašich znalostech smrtelně nebezpečný. Být vámi, tak do toho moc nehrabu.
Stykač není v hlavním rozvaděči, před chráničem na obrázku je další obvod který je taky s chráničem. V tomto případě jsem chránič použil jako ochrana toho výkonového stykače (všechno 3fazové) . Omlouvám se za nejasně položenou otázku, mě totiž stykače taky nejsou úplně jasné. Ma vubec smysl používat ho v tomto obvodu? Vypadá že v zásuvce naměřím 380V když stykač mam manuálně zapnutý. Zajímá mě zda ten stykač mi bude hlídat špičky při náběhu štípačky a nevyhodí mi jistič když je to zapojené jako na obrázku, to je vše. Každopádně děkuji všem za odpovědi.

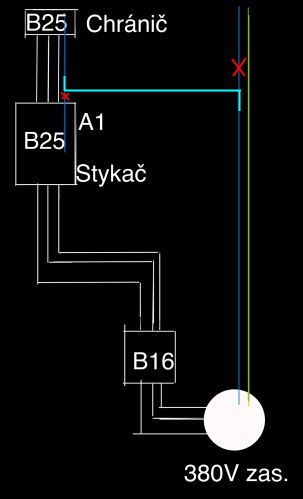

Sice by to asi na chod motoru nemělo vliv, ale nemělo by to být náhodou takhle?
ladinac123
No on jde stykač zapojit přes chránič, ale musí být oba vývody, tazatel má A1 ale taky je tam A2 druhá strana cívky, kterou nezminuje nikde. Nicméně se doporučuje ovládání zapojovat mimo chránič, kdesi jsem to četl.
To neznamená ale nechápu proč ho tam rve co to pomůže?
Jestli mu padá B16 at tam dá C16 a pokud to snese nadřazená B25 (Asi nějaký jistič na domácí dílnu) tak to pojede.
To, co potřebujete, je Softstartér (jak píše @jir). Slouží ke spínání střídavých asynchronních motorů, přičemž na rozdíl od běžně používaného stykače umožňuje rozběh motoru při pozvolném zvyšování otáček, a často nabízí i funkci postupného snižování otáček při doběhu, tedy při vypnutí motoru.
Kompletní řada softstartérů od 0,37 kW (3 A) do 900 kW (1 200 A), která snižuje mechanické namáhání stroje. Existuje vhodný softstartér Altistart pro každou instalaci.
