Co znamena tento stavební detail - okno

Od: nickolas odpovědí: 18 změna:

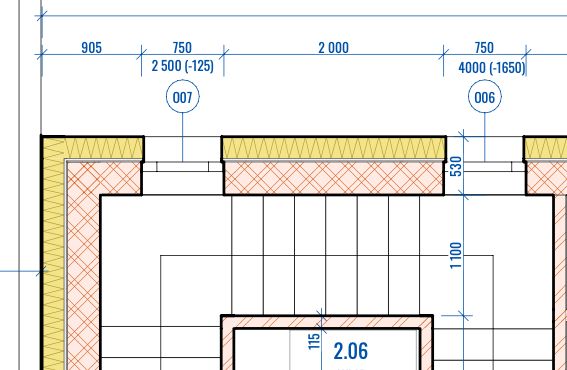

Prosím, lze z obrázku vyčíst jak je okno velké?

750mm šířka, výška pak 2500mm, 125mm od podlahy?


Co znamena tento stavební detail - okno





18 odpovědí na otázku
Řazeno dle hodnocení





hodnocení

3x
avatar milancukrar

Toto značí velikost otvoru, spodní část je (mínus)-125mm od podlahy. Páč po zaměření dospudu doplní cosi, třeba Purenit a jiné..

Otázka za 10 bodů: Kde je podlaha? Zpravidla se označuje kóta +/- 0,00 ...

Na obrázku zádnou výškovou kótu, ke které by mohla bát vztažena výška parapetu, nevidím ...

Na obrázku není řez. Já teď řeším otvor -190mm pod čistou podlahou.

Ještě jednou: Kde je podlaha? Jaké jsou výškové úrovně schodiště?

+/0,00 může být ve druhém nadzemním podlaží - a to ještě nemluvím o stavbě na svahu. Dodejte řez.

A ano, 4 m vysoké okno je poněkud ... nepraktické.

Odpovím si sám:

Typická výška podlaží je 3 m, schodiště je s podestami ve třetině výšky.

Dvě podesty (podesta má podlahu ...) přímo sousedí s okny.

Dovolím si jemně nesouhlasit. Většinou mívá schodiště kolem šestnácti stupňů. To by jich tady bylo kolem čtyřiadvaceti. To je hrozně moc. Takže to vychází první podesta ve čtvrtině výšky a druhá něco kolem tří čtvrtin výšky.
Ale s dotazem to až tak nesouvisí.

Souvisí - jde o podlahu, konkrétně o podlahu u oken schodiště a konstrukční výšku podlaží. Vidím 3x8=24 schodů.

Souhlasím, tazatel by měl dodat víc informací.

No já vidím šest stupňů mezi podestami, dvě podesty a z každé podesty jeden další stupeň, to by bylo málo, takže z každé podesty mohou vést ještě tak čtyři stupně. Kdyby to bylo 24 stupňů a dvě podesty, vychází to na třímetrové patro výška stupně 11,5 cm, k tomu vychází šířka stupně 40 cm. Nějak podobně se dělaly schody pro koně. Rozměry na výkrese budou k výšce podlahy, nikoliv k výšce podesty.

On ten obrázek není celý ... Kouknul jsem se znovu - je tam sedm stupňů na tříramenném schodišti. Dá se předpokládat, že je symetrické - všechna ramena se sedmi stupni.

Nemůžete počítat třímetrové patro - to byl jen můj orientační údaj. Tady je okno 4 m vysoké (samozřejmě by se dalo rozdělit, ale architektovi asi příčky ubírají denní osvětlení ...)

A samozřejmě stále nevíme, kde je +/- 0,00 budovy ...

Jenyk
Vibe
Pánové tohle je na... Autor dotazu na to prdí





hodnocení

0x

To si někdo dělá srandu? Okno široké 750mm a vysoké 4000mm? V závorce je výška parapetu od úrovně podlahy. Se znaménkem mínus jde pod úroveň podlahy. Jak se takové okno bude čistit? Horolezci po fasádě?

kare
Inženýre, někteří architekti vymýšlí různé věci. Dělali jsme okna vysoká 5,5 metru. Některá dvě třetiny fix, jedna třetina otevíraná. Jiné vedle toho jen fix.
Nebo do roubenky fix 4,5 m a výška 2,5 metru. A vedle ještě velký portál. Takže v roubence prosklená celá jedna strana.

ˇže by na schodišti?!

Souhlas-schodiste

Aby to okno šlo čistit robotem, musí být nedělené a každý konstruktér okna vám řekne, že poměr stran 750: 4000 je zcela nevhodný. Takže horolezci, horolezčata, nelezte na skály, která je hodně špičatá...*smich*. Nebo se to nechá takové zasrané po 10 letech používání. Na to každý rezignuje. A architekt dostane cenu za originální design.*zdravi*

Škoda že autor dotazu nedá víc podkladů ať víme co a jak



hodnocení

0x
Normálka, vždyť to okno má osvětlovat ramena schodiště
