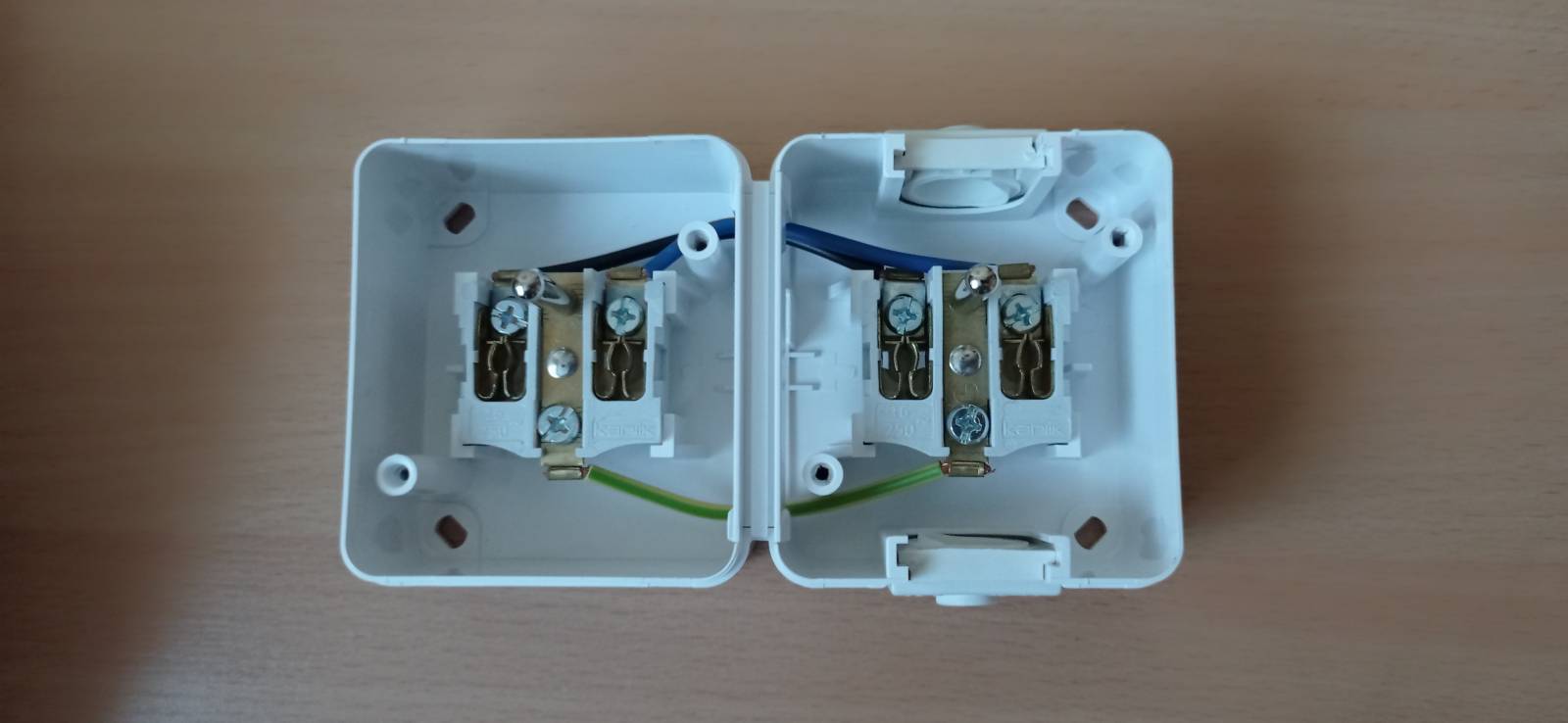

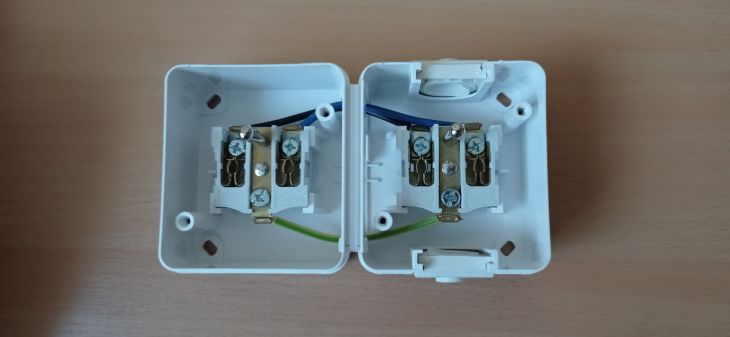

Tvůj popis je správně, propojení zůstane tak jak je..
doplněno 29.07.24 20:05:
Musím to opravit ...přívod je do PRAVÉ ZÁSUVKY a přijde tam našroubovat průchodka!
"...přijde tam našroubovat průchodka!"
Nepřijde. Průchodka už tam je a je gumová. Jen se do ní musí prostřihnout patřičný (malý) otvor pro kabel.
4x
0x
Vůbec bych se nedivil, že by jste zůstal při zapojování dvojzásuvky naprosto klidný. U mě by tato dvojzásuvka letěla oknem hned.Ještě bych si na ni i šlápl.
1. Nemožnost přivést vodič podle potřeby i do levé zásuvky
2. Pouze tři šrouby na připojení vodičů
3.Nemožnost otočit strojek o 180 o, protože jsou strojky předem prodrátované
4. Pochybné nalisování vodiče na kontaktní plochu
5. Celkově působí krabice lacině, jako by ji vyráběl číňan nebo spíše polák
Kolik šroubů by tam tak mělo být? Není dělaná jako průběžná, ale i přesto se tak použít dá, přívod do jedné zásuvky, vývod z druhé. I ABB zásuvka má tři šrouby.
Otočení jednoho strojku o 180° považuju za naprostý nesmysl, v životě jsem se nesetkal s tím, že by to bylo potřeba a pokud vím, norma určuje, že mají být v objektu orientované stejně.
Ano, je to levná zásuvka a podle toho i vypadá. Na druhou stranu jsem jich už pár namontoval a nikdy s nimi nebyl problém, ani při montáži, ani při provozu. Ale vaše "požadavky" jsou naprosto nesmyslné a zbytečné.
Jak chceš strojky otočit když propojky jsou lisovaný?
Zapojit fáze na levou zdířku, PEN nejdřív na kolík a propojka na pravou zdířku. Takhle obě zásuvky.
Mikihansi, nevadí, že jste nepochopil, co jsem měl na mysli. Ona ta dvojzásuvka není vhodná do soustavy TN-C, proto je tam tak málo šroubů. Kdysi bylo v zásuvkách 6 šroubů, tři je úplné minimum ale pro TN-S. Otočení strojků jsem myslel obojí najednou, protože dvojkrabici chybí přívod zleva. Ale to nelze, protože tam vidím nalisované vodiče. Celkově je montáž pak hodně špatná. Nutno nahrazovat chybějící šroubky wagosvorkami nebo jiným komplikovaným prodrátováním a šroubováním více vodičů pod jedním šroubem. Když vám to nevadí, tak mě už vůbec.Nikdy bych si ji nekoupil i kdybych do ní neviděl. Dvojzásuvka na povrch měla splňovat větší variabilitu připojení - shora ,zboku,zdola a to pro obě krabice,aby se nemusely pootáčet strojky. Tuto dvojzásuvku bych vyhodnotil jedním bodem z pěti jako naprostý propadák trhu.
0x
V pravé zásuvce bych dal malou wago svorku se třemi otvory-do jednoho půjde PEN vodič a z druhého otvoru svorky jít na pravou zdířku zásuvky a ze třetího otvoru wago svorky jít na kolík.
Tu wago svorku použít jen když máte vodič měděný.
Pokud máte hliníkový vodič, tak nepoužívat wago svorku, ale udělat v pravé zásuvce propojení mezi kolíkem a pravou zdířkou tak jak jsem to doporučil udělat v levé zásuvce. Vodič PEN potom připojit pod šroubek PEN kolíku. Takže pod šroubkem PEN kolíku budete mít dvě očka-jedno očko jako propoj mezi kolíkem a pravou zdířkou a druhé očko bude z vašeho současného přívodního kabelu.
Očko nemusí být perfektní, funkčně pro tuhle situaci je očko nejlepší řešení
doplněno 30.07.24 08:31: Někdo může namítat, že dělat klemu v levé zásuvce je zbytečný,já bych jí udělal, je to trochu času navíc
Elektrotechnického vzdělání nemaje, četl jsem cosi o tom, že když rozdělím PEN na PE a N, nesmím je nikdy znovu spojit. Tvůj popis chápu tak, že to chceš udělat. Prosím o komentář poučenému laikovi. Dík.
To je hlavně kvůli proudovému chrániči, že se nesmí opět spojovat. Pán má síť TN-C, tam proudový chránič nemá... předpokládáme, protože jeho instalaci nevidíme.
V podstatě by tam ta wago svorka být nemusela. A mohl by táhnout vodič PEN nejdřív na kolík a dál na pravou zdířku zásuvky, akorát nevím jak je pan řemeslně zručný, aby udělal dvě očka na jednom vodiči a jestli je to Aluminium vodič, tak by tím různým kroucením vodič nalomil,ani by to nemusel poznat a měl by zúžený průřez, nebo něco jako přechodový odpor
Proto doporučuju řídit se mou odpovědí výše z času 8:25
Těch možností jak to udělat je víc. Jde o to vybrat tu, kterou tazatel zvládne udělat KVALITNĚ,bez zkušeností.
Pro upřesnění situace - jedná se o garáž kde je rozvod elektřiny dvoulinkou v mědi. U vrat je stávající zásuvka s tím, že si chci přivést další, dvouzásuvku na druhý konec garáže. Moje vize je taková, napojit se na stávající zásuvku už klasickou trojlinkou CYKY-J, s tím, že modrý vodič zůstane nepřipojen. Kabel povede zdí a připojí se k nové dvouzásuvce způsobem, který jste schválili. L nalevo, PEN propojením kolíku s pravou zdířkou.
