Dobrý den,

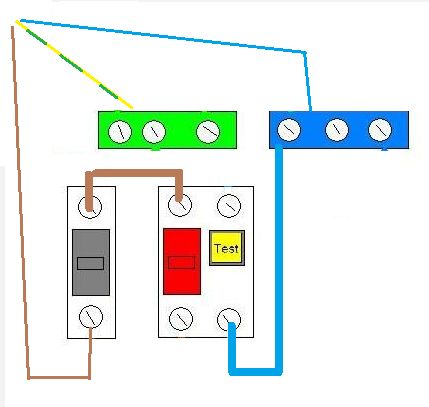

poradíte mi prosím, je zapojení samostatného okruhu pro lednici (bez fi) v pořádku? Viz obrázek.
Děkuji.
@dean: Podle barviček nepochybně ano, ALE fungovat to nebude ani omylem. Pokud má být vlevo nahoře na té malůvce zásuvka, přívod fáze je na tu neobsazenou svorku chrániče, a modrý i žlutozelený můstek jsou z přívodu, pak tï bude samozřejmě padat chráníč, protože fázi (hnědá) máš připojenou přes chránič a pracovní nulu (modrá) ne, .
Takže by to chtělo malovat znovu a lépe - doplnit přívody, A nebo mnohem jednodušeji - zapojit přes chránič i tu modou pracovní nulu od zásuvky. Pak by to fungovat mohlo a nejspíš by to ani nikoho nezabilo.
. Jen by to ještě chtělo domalovat tak, aby to dávalo nějaký smysl. Že máte dobře barvy ještě nic neříká o tom, jak k tomu připojíte tu lednici
.
0x
odkd jde fáze na chránič? odkud jde N na chránič? propojka chránič jistiš hnědá nabízí zapojení přes chránič...
Podle barviček se sice řídíme, ale musíme vědět kam vedou nebo vést mají..a barvičky jsou také na přívodech ne jen na odchodech z rozvaděče...
0x
Čo je k tomu k nepochopeniu. On len chce v rozvádzači pripojiť chladničku podľa starej normy, neverím,že už nikto neovláda tu starú normu.
Já netuším, co tazatel chce, jen vidím ne zcela jasnou malůvku. A podle ostatních reakcí nejsem sám. Jestli chce zapojovat chladničku podle staré normy - a to by u nové instalace dělat neměl - pak by musel oba pracovní vodiče - hnědý (fázi) i modrý (pracovní nula/střední vodič) vést samostatně mimo chránič a ochranný připojit ke žlutozelenému můstku. Jakmile protáhne chráničem fázi, musí přes chránič připojit i modrý střední vodič, protože jinak bude funkční proudový chránič samozřejmě padat.
