Chtěl jsem se zeptat - v domovních rozvodech při napětí 230V, kolik A je schopen přenést běžný měděný kabel o průměru vodiče 1mm2 - event. kolik krátkodobě (cca 5min.) než se začne zahřívat.
A stejný dotaz pokud je to při napětí 12V.
Děkuji G.
6x
Odpovím jen částečně -
v domovních rozvodech není měděný kabel o průměru vodiče 1mm běžný. U vodičů se běžně používá průřez (nikoliv průměr) 1,5 a 2,5 mm2.
Pro zahřívání vodiče není podstatné napětí, ale proud. Takže pokud vodičem poteče stejný proud při 230 V jako při 12 V, bude se zahřívat stejně.
0x

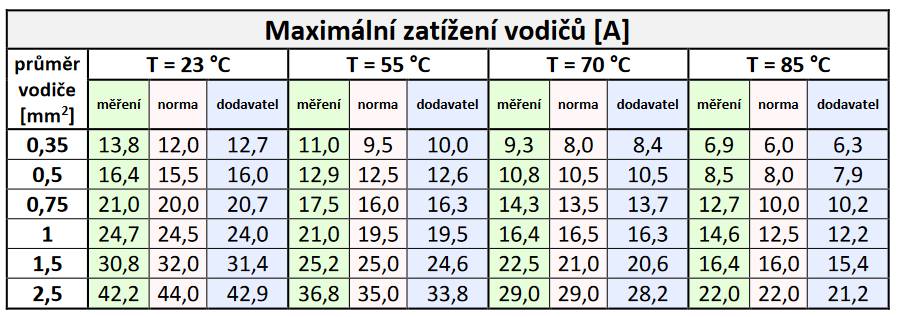

Tady máš tabulku, uložil jsem si ji od někoho z diplomové práce. Je tam tedy špatně zrovna tak jako v zadání průměr, ale je tam dáno průřez. Jedná se o autokabely, kde zpravidla bývá slabší izolace a bývají do 60V... Ale samotného mě tabulka zaujala, proto ji mám uschovanou...
Takhle člověk neví, co je z toho správně.. Dá se pokusit přes lineární regresi hodnot podle průžezů , ale nějak jednoznačné to není, vidím to spíš na průřez=plochu

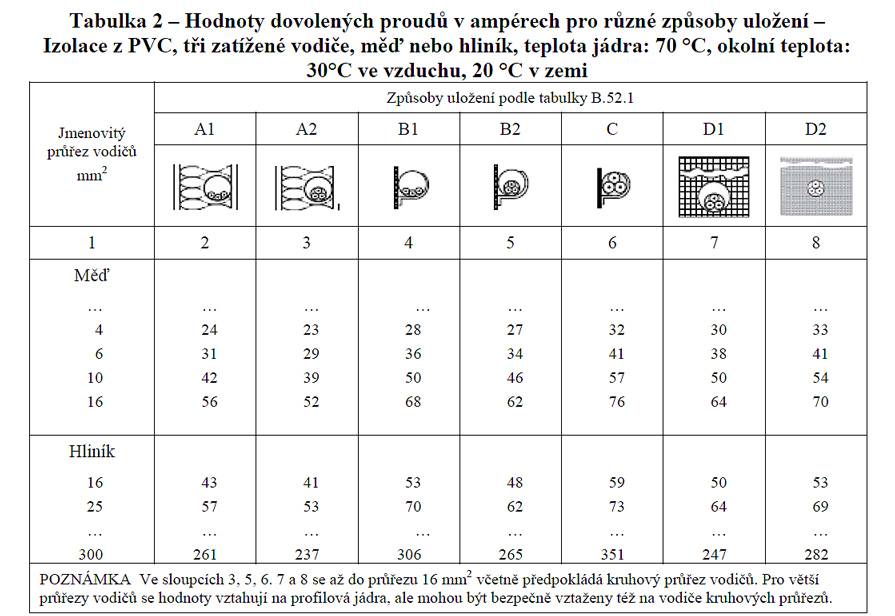

Nebo podívat do jiné tabulky
0x
Ale ten vodič se začne ohřívat při průchodu jakéhokoliv proudu. Takže mi není jasný smysl toho, nač se ptáte.
jestli vám stačí jen teoretická odpověď , tak je to přímo závislé na Jouleově teple a nepřímo na odporu vodiče, který je ve vašem případě konstatní a čase po který se bude vodič ohřívat =5 min. Takže napětí nehraje roli, jen není jasné, jak moc se má nebo může vodič zahřát, aby to bylo ještě OK. Takže je to taková jen teoretická úloha.
0x
Za předpokladu konstantního proudu:
Vodič má nějakou teplotu , při ní nějaký odpor. Tokem proudu se začne vznikat teplo. Zároveň začne tepelná výměna s okolím, , takže se teplota vodiče ustálí na nějaké teplotě (přesněji teplotním rozdílu). Tak nějak to funguje při malých proudech , kdy je všechno lineární a odpor vodiče se moc nezmění,(ano se zahřátím roste odpor)
Jenže... Při větších proudech Nastane kladná zpětná vazba generovaného tepla, nedostatečného chlazení, růstu odporu (a možná i tepelné kapacity), Vodič se zahřívá, ale už je to víc, kdy už se začne zvyšovat odpor znatelně.. A při zvyšujícím se odporu se generuje ještě víc teplat podle I^2R...
0x
Asi tak tušíme, že tazatel se hodlá zhotovit nějaký světelný obvod s průřezem žíly 1mm2 a chce zjistit, jestli to bude dobré jak pro 230 tak i 12V. Pak by ho měla zajímat i délka vodiče u 12V rozvodu a i umístění trafa.. Takovéto dotazy jsou úplně na nic, protože pokud tazatel nespolupracuje, vzniká z toho debatní kroužek.
