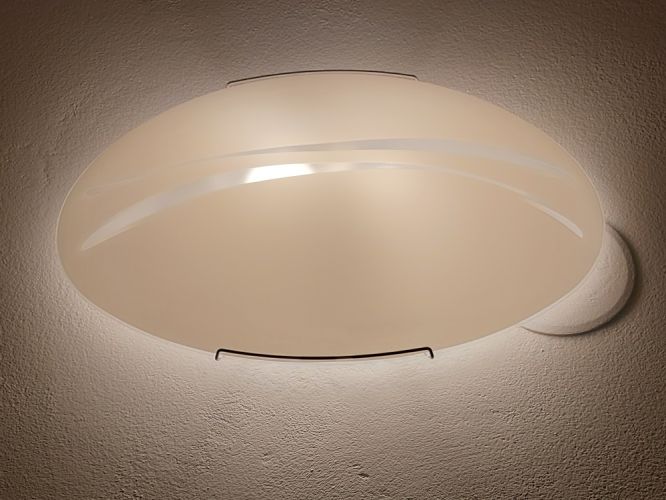

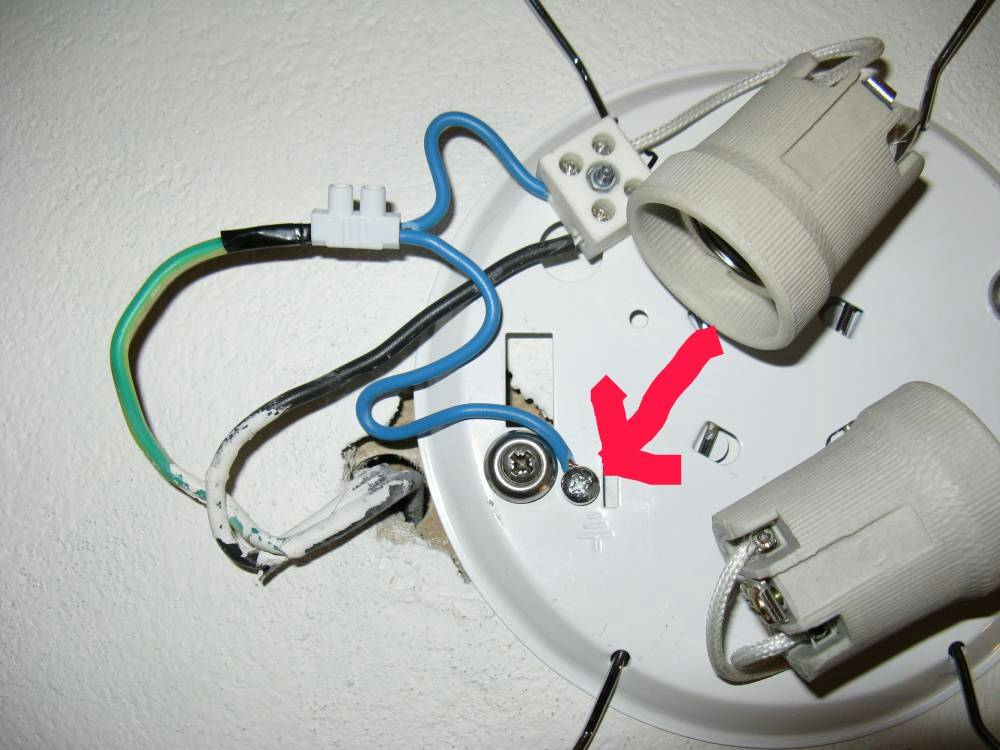

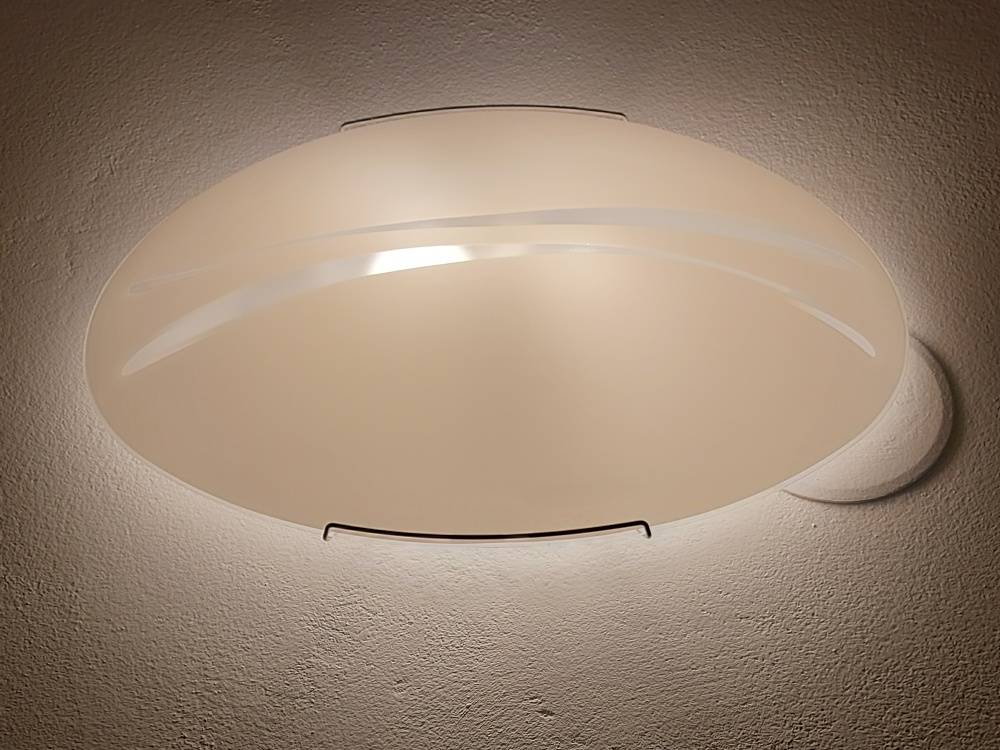

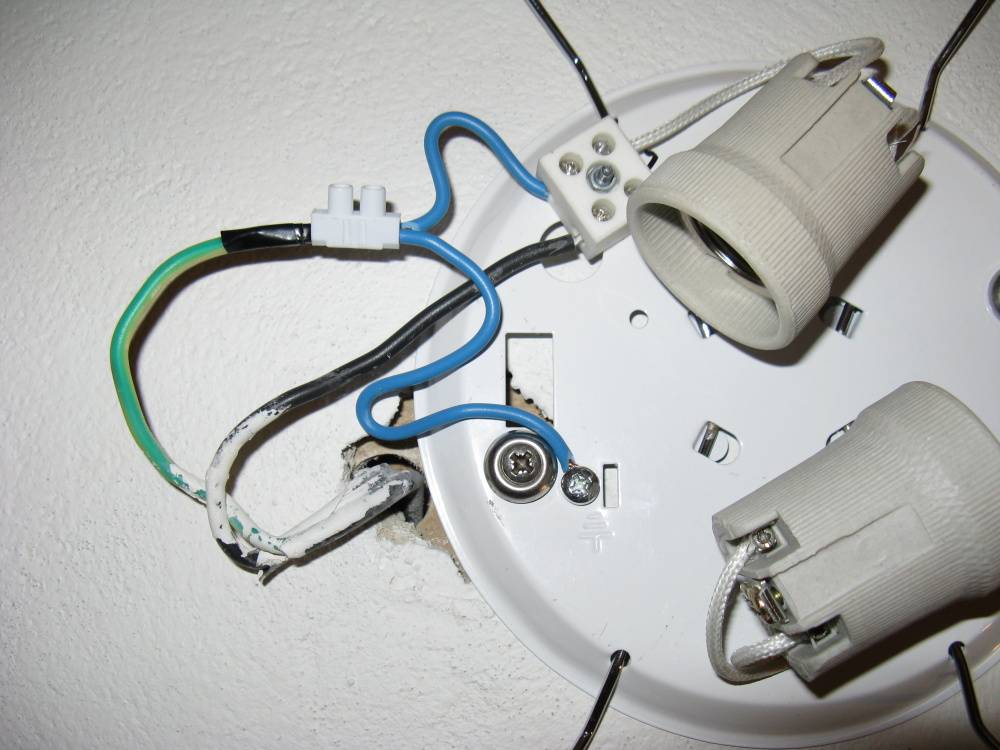

Dobrý den všem. Prosím o kontrolu zapojení svítidla, jestli je správně uzemněno. Těleso je kovové a je ve výšce 2,5 m na chodbě. (Jestli to hraje roli
). Rozvod je dvoužilový a v hliníku. Děkuji
1x

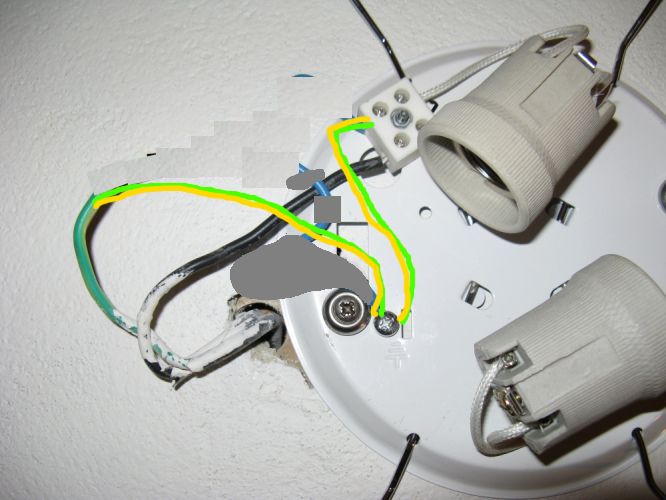

Modré pryč, žz ze zdi bych dal na šroubek na plech, odtamtud do svorkovnice a z ní na objímku žárovky. Černý ve svorkovnici bych kousek zkrátil, je vidět odizolovaná část.
doplněno 25.01.24 19:16:

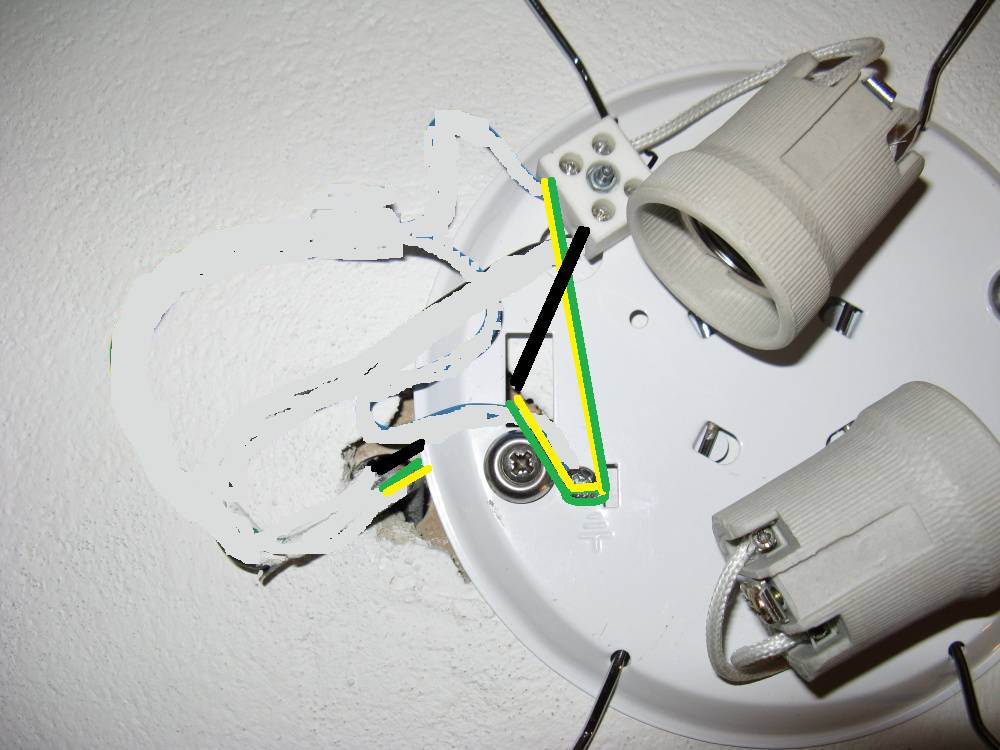

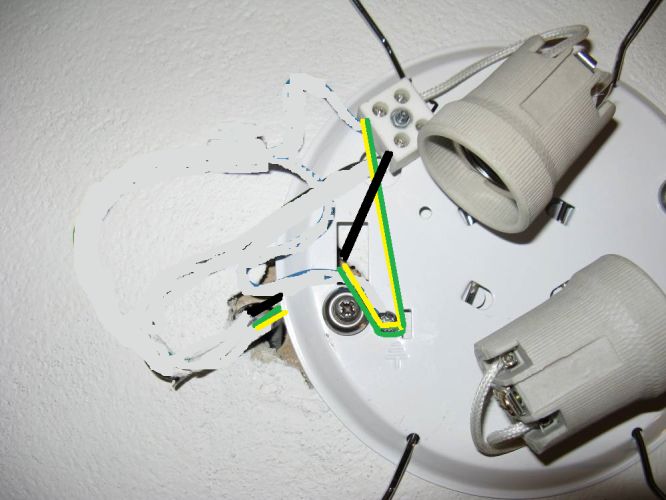

Gumídku, k té malůvce - co se stane, když upadne ten vodič z lustrsvorky na plech? Nic, světlo bude svítit dál? A poté upadne ten černý a opře se o plech? Náhoda je svině...
0x
Fáze vede na špičku, prostřední kontakt v paticích žárovek nebo na jejich závity objímek?
doplněno 25.01.24 18:59:
Elektricky to máte zapojeno správně, ale to provedení vidím chybně. Pokud se to spojení dvou modrých drátů nějak uvolní nebo ulomí, tak zůstane do svítidla jen živá fáze a to je nebezpečné.
doplněno 25.01.24 19:09:
Dbal bych, aby propojovací PEN klema byla z jednoho kusu drátu a nehrozilo při povolení šroubku o ztrátu PE nebo N. Aby bylo zajišťěno primárně zemnění.
Ale u tohodle svítidla hrozí fáze na kostru jen při prodření těch drátů co propojují ty dvě objímky. Jinak se nic neděje.
0x

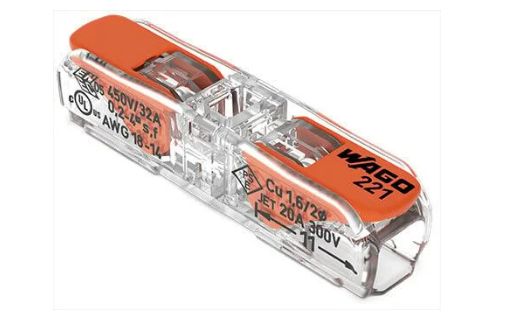

V případech, kdy se připojuje hliníkový (Al) vodič na další rozvody v mědi (Cu), vždy doporučuji neocenitelnou spojovací svorku Wago 221, která je pro tyto účely přímo určena.
Pak můžete snadno vést smyčku z vodiče N na kostru a dále do svítidla.
0x
Lidi casto ten zavit strhnou. Je lepsi dat z druhy strany sroubu vejirovitou podlozku a na ni matici, tak se to nestrhne a sroub-spoj budou pevny jak skala
Na takovyhle spojeni uzemeni byl predpis, obsahoval vejirovity podlozky a kulaty plochy podlozky.
