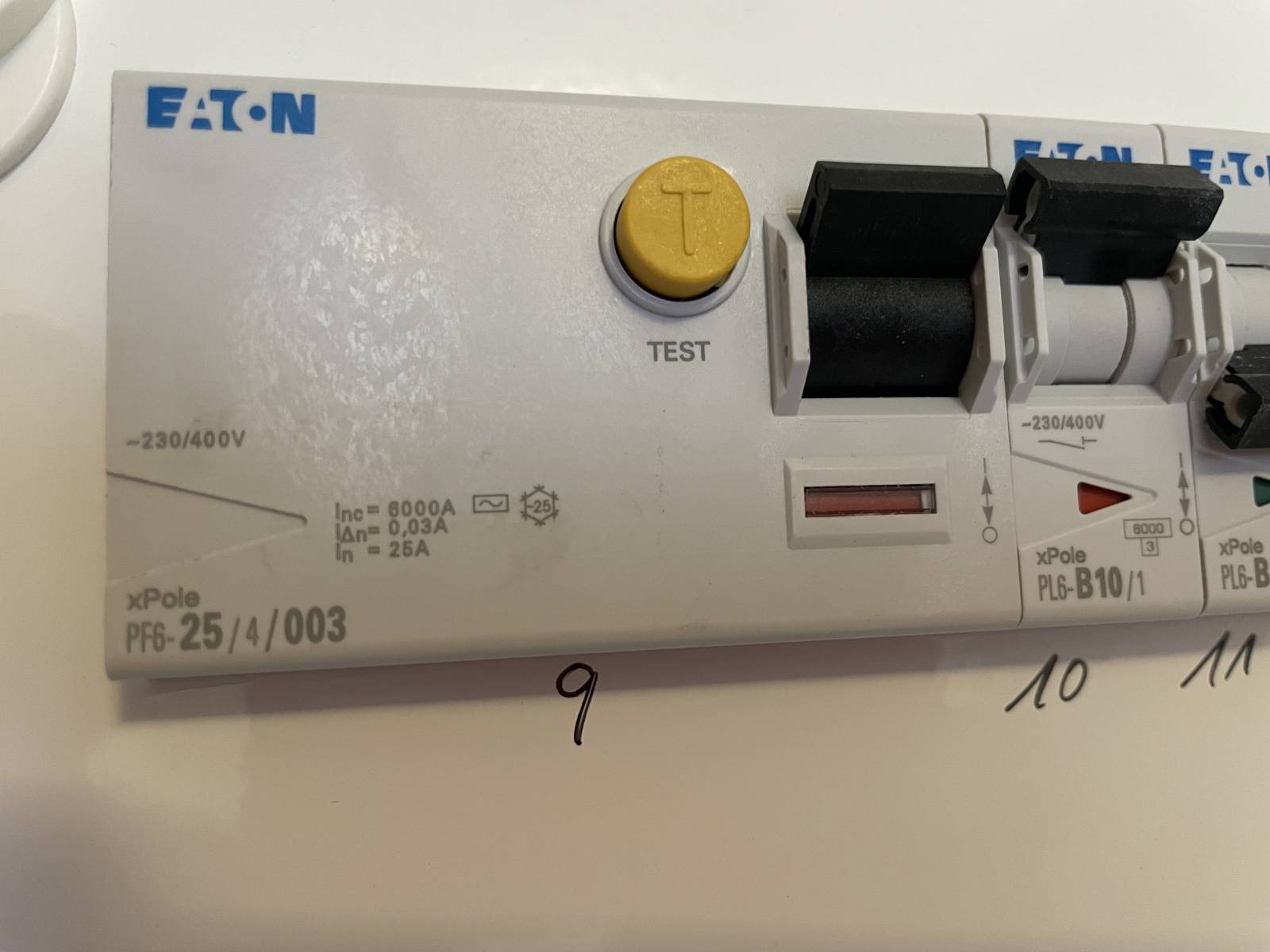

Dobrý den. Měl bych jeden dotaz ohledně činnosti proudových chráničů. Při své práci a montáži svítidel občas nechtěně dojde k dotyku žlutozeleného s modrým vodičem. Zkušenost až dosud byla ta, že okamžitě reagoval proudový chránič a všechny obvody instalované za proudovým chráničem odpojil. Nyní jsem v novostavbě zaznamenal jiné chování, kdy se takto proudový chránič vůbec nechová a nereaguje. Obrázek přikládám. Je to proudový chránič 25A na celé patro - všechny el. okruhy patra jsou na něm. Další řadový dům to má stejně tak. V době montáže elektrické obvody nebyly zatížené. Čím to je, popřípadě je činnost jednoho z proudových chráničů špatná nebo u obou je to v pořádku? Děkuji za odpovědi
2x

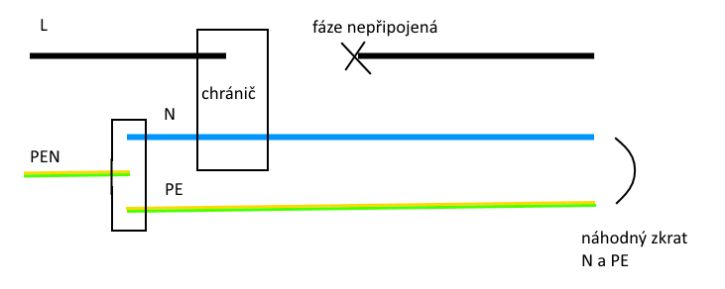

Fajn. A teď mi pánové vysvětlete, proč chránič vybavuje v tomhle případě. Kde se vezme napětí mezi N a PE? Odkud kam teče vybavovací proud?
A vybavení chráničenení není náhodné, stává se to téměř vždy.
Pokud přes vodič L neteče vůbec žádný proud, tedy chránič bys odpojil tak jak ho máš přesně namalovaný, tak ho spojením N a PE nevyhodíš... To co si píšeš je proto, že sice spojíš někde jen PE a N a vyhodíš ho, ale zpravidla teče přes chránič proud z jiných obvodů...
hiawata - No jo, to mě nenapadlo
, má to logiku . Takže v podstatě stačí, když mám na stejném chrániči před odpojeným fázovým drátem rozsvícenou žárovku. Její proud se pak díky zkratu mezi N a PE dělí a každým vodičem tak teče polovina proudu, takže chráničem proti L teče N poloviční proud, což chránič vybaví.
Dík za stručné a jasné vysvětlení. Nebylo mi to jasné, ale prostě jsem to léta bral jako fakt.
0x
Chránič při spojení N a PE vyhodí, protože si elektrika najde snažší cestu přes PE (respektive se proud rozdělí a na vodič N vyjde dost na to, aby to vyhodilo chránič). Pokud je rozvod nezatížený, tak se žádný proud nevytvoří a chránič nevybaví. Takže popsaná situace nemusí nutně zamenat, že je chránič v nepořádku.
