Dvě teplotní čidla bojleru

18.12.23 20:00

Průměr jímky pro dvě čidla? V otázce "šachty"?

doplněno 18.12.23 20:06:

Jaké čidlo používáte pro ovládání ohřevu plynovým kotlem? Typ...případně i foto...

doplněno 18.12.23 20:09:

Jde o to, co spínáte u AKU nádrží...

rik

18.12.23 20:11

z plynového kotle NTC
plynop.cz/...
ale z Aku nádrží to řídí jednotka kde jsou připojena takováto čidla :
createflow.cz/...

18.12.23 20:56

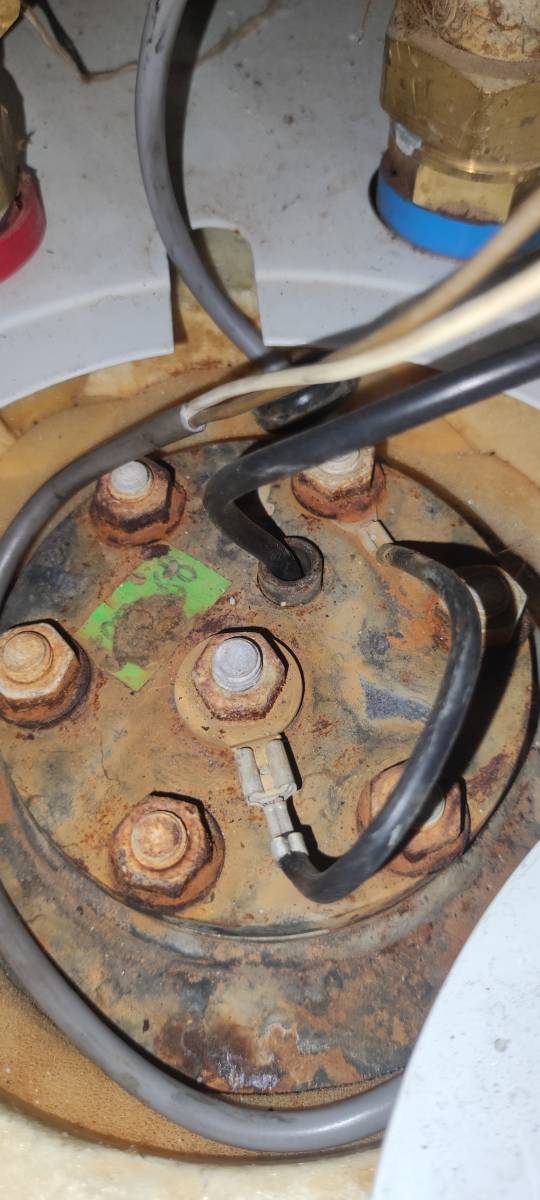

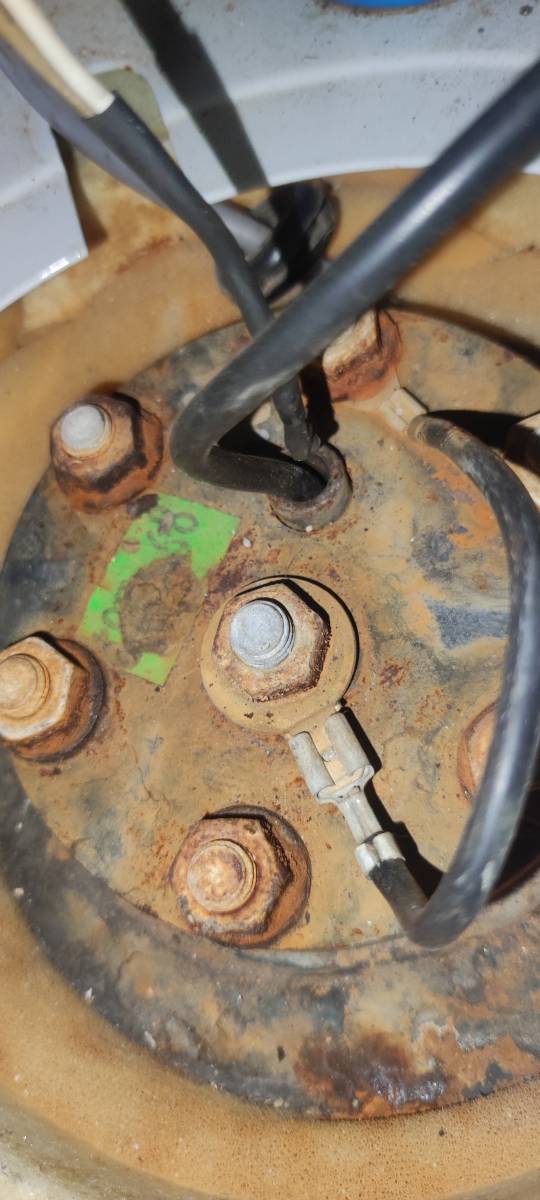

Takže další dotaz; příruba na foto je součást čeho? Bojleru? Nějaké nádrže? A je přístupná shora nebo zdola nádrže? Trochu popiště...

Jedná se o dva nezávislé zdroje tepla, každé bere signál z různých čidel (sice z jedné nádrže, z jedné teploty). Nejjednodušší by bylo doplnit "přírubu" o druhou jímku (šachtu), pro už dobře fungující regulaci ...Dejte i info o regulátoru AKU nádrže, u kotle je to asi originál regulace...

18.12.23 21:44

Myslím třeba takovou jímku; a tady další na případný výběr

18.12.23 21:50

~~Takže další dotaz; příruba na foto je součást čeho? Bojleru? Nějaké nádrže?~~ Už vidím, info je v nadpisu...takže akorát zbytek. Pokud jste schopen vyvrtat a vyzávitovat otvor do příruby (nebo máte někoho takového), máte vyhráno...

18.12.23 21:57

Našel jsem jímku i pro tři čidla, třeba využití do budoucna...

rik

19.12.23 00:07

Dovrtat do příruby otvor se závitem a doplnit druhou jímku mi přijde jako super nápad a bude to elegantně vyřešeno.
Díky za tip.

19.12.23 08:31

Pokud jste s radou spokojen, tak je tam zelené tlačítko.

Čidla budou mít různé hodnoty na sepnutí, nebo to bude stejná teplota, na více čidlech?

rik

19.12.23 13:20

teplota sepnutí pro Aku bude vyšší . Tím docílím toho, že jakmile už Aku nebude natopená tak se sepne ohřev plynem

19.12.23 13:22

Pak musí být dvě čidla, na různé teploty.

peter®

18.12.23 18:41

[?]

Nie celkom chapem, co riesite. To je obojzivelny bojler, ktory ma dvojaky ohrev? Elektro a kotol?

Ci to bude potom elektricky fungovat, to zalezi na tom, co snima teplotu a kam a ako to mate zapojene.

Doplnte viac info a opiste, co je vas ciel.

rik

18.12.23 19:32

Bojler byl ohřívaný plynovým kotlem.
Teď k němu mám připojeny Aku nádrže ohřívane kotlem na dřevo.
Funguje to dobře jen mám problém s tím, že čidlo které mi pouští ohřev z Aku se nevleze do šachty z důvodu že už tam je teplotní čidlo pro plynový kotel.
Čidlo pro plynový kotel mam tak vytažené a kotel vypnutý, protože ohříváme kotlem na dřevo přes Aku.
Proto bych chtěl ideálně do toho otvoru na čidlo dostat obě dvě čidla, což dost dobře nejde=nevlezou se tam dvě čidla. Pak bych měl puštěné oba kotle a pokud nebudu topit tak se automaticky pustí plynový kotel.

18.12.23 19:36

A nemůže tam zůstat jedno čidlo, se dvěma výstupy?

rik

18.12.23 19:59

Může, ale takové sem nenašel. Proto se ptám jestli se nemůže propojit vodící jen svorky na kotli se svorkám na čerpadle pro Aku?

18.12.23 20:30

Ale já neznám zapojení u Vás, jak to máte udělané. Jen vím, že termostat na výstupu můžete rozbočit pro více účelů. Třeba do relátka, které sepne, co bude třeba .

miso®

19.12.23 17:49

Tieto čidlá sú termistory - rezistor s odporom závislým na teplote. Každé v inom rozsahu. Rozbočenie by bolo teoreticky možné zostavením vhodného obvodu simulujúceho oba odporové rozsahy. Pre jeho riadenie by sa použilo jedno z čidiel. Čo je, priznajme si, nie úplne triviálne. S hotovým modulom som sa nestretol. Na druhej strane s MaR v ZTI sa zaoberám skôr okrajovo.
Alternatívne by možno išlo použiť PWM signál od RJ pre kotol na TP nabíjajúci AKU aj pre riadenie plynového kotla. Opäť to nemusí byť triviálne.

Skočit na otázku
Vložit novou otázku

miso®

19.12.23 17:43

Alternatívou k vŕtaniu a rezaniu 1/2” závitu môže byť aj úprava čidiel, pokiaľ sa jedná o termistory typu PT100/PT1000/NTC… Štandardne sú dodávané v obale tvorenom mosadznou či medenou trubičkou. Samotný termistor je ale maličká súčiastka ukrytá pod týmto puzdrom. Trubičky stiahnite a oba termistory môžete po úprave uložiť do jednej. Po odstránení vonkajšej izolácie káblov by sa to mohlo podariť. Pozor na dobrý teplosmenný kontakt a zabránte prípadnému vyskratovaniu kontaktov. Chýbajúcu vonkajšiu izoláciu môžete pre účely opätovného zalisovania do trubičky nahradiť elektrikárskou páskou.
