PLS, vyjádřete s k následujícím dotazům.
1. Expanzní nádobu napojit připojovacím nátrubkem nahoře z důvodu, aby se v expanzní nádobě nehromadily bublinky plynů rozpuštěných ve vodě. Ventilek pro huštění vaku dolů.
2. Doplnit o uzavírací ventil s výpustí zbytku vody v expanzní nádobě. Dojde k oddělení od topného okruhu pro správné tlakování expanzní nádoby. Doporučte vhodný 3/4" ventil s výpustí.
3. Chtěl bych stejný tlakoměr (měřidlo) použít, jak na měření tlaku v expanzní nádobě při huštění vaku, tak i na měření tlaku v otopné části. Existuje příruba s auto-ventilkem pro měření tlaku v otopné části? Jde mi o problém s tolerancí jednotlivých měřidel (rozdílnosti měření tlaku). Mám kvalitní tlakoměr na autoventilek.
Předem děkuji za případné užitečné rady.
doplněno 11.12.23 14:58:

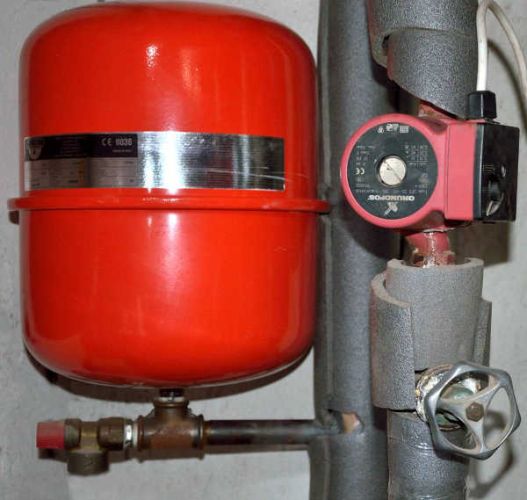

přikládám foto současného stavu
6x
1. - Bubliny neriešte. Domnievam sa, že poloha na fotografii je najvhodnejšia - nedochádza k usadzovaniu pevných nečistôt vo vaku, ktoré by ho mohli degradovať.

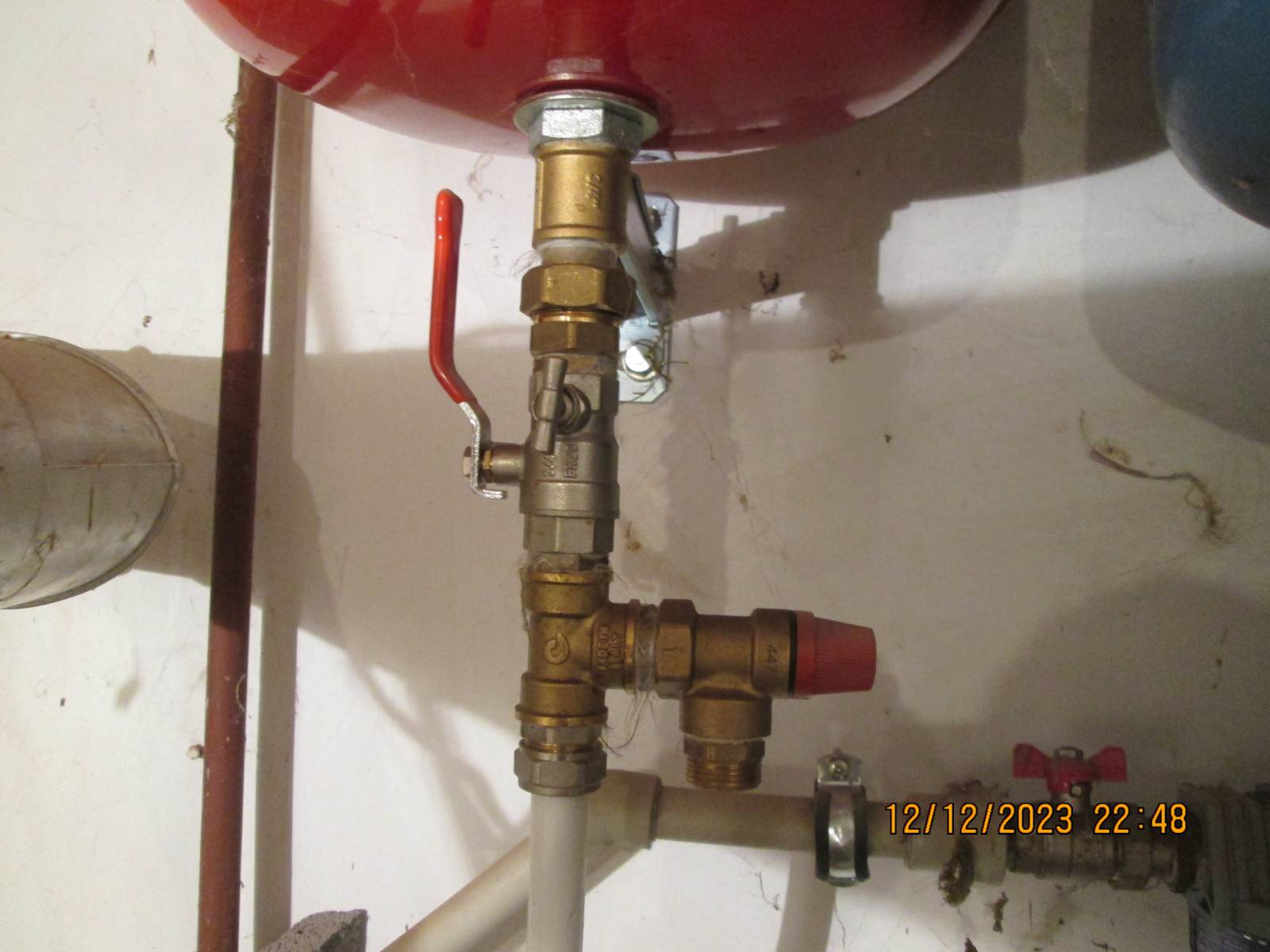

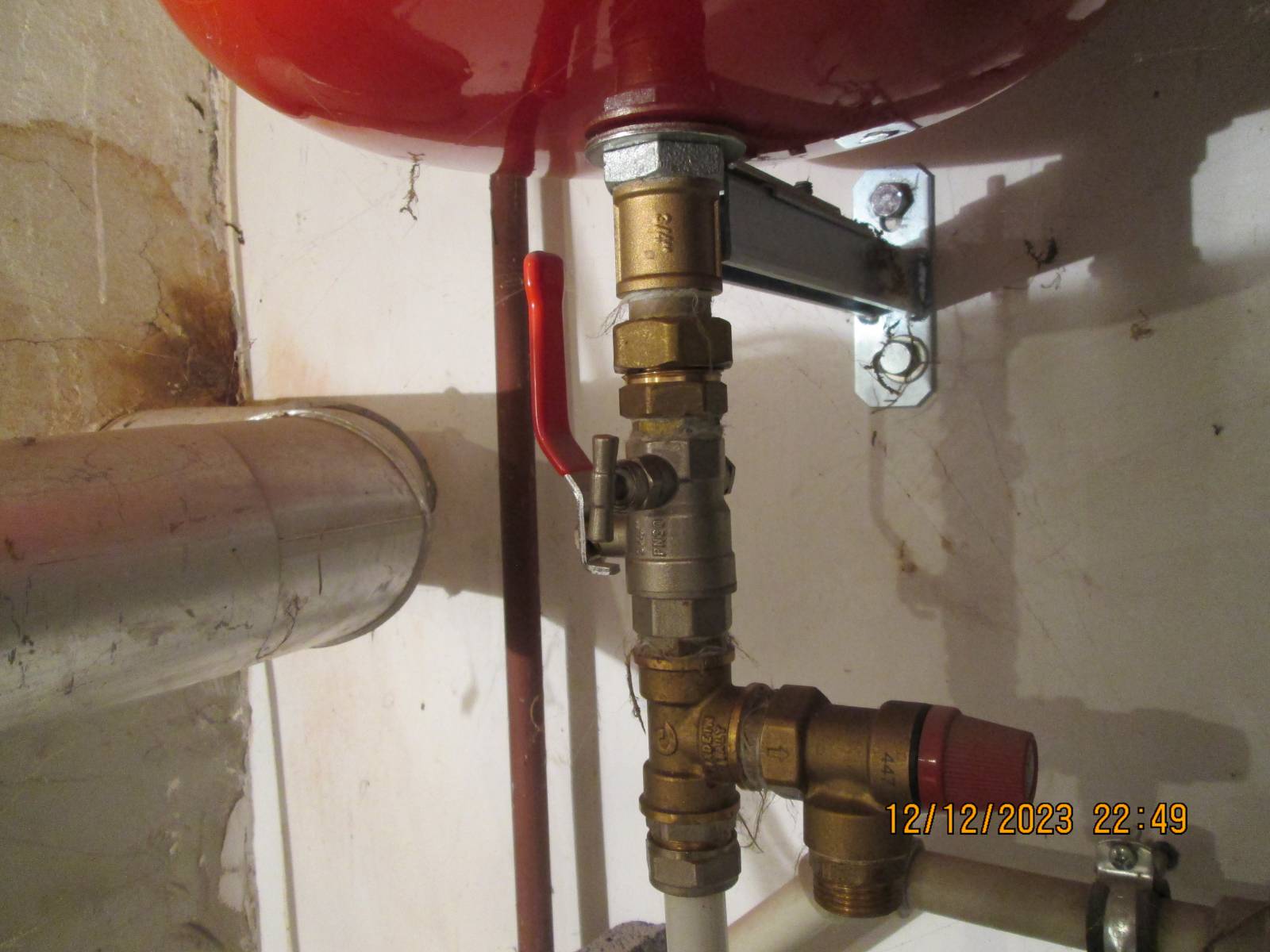

2. Odporúčam použiť kombináciu kohútu a redukovaného T-kusu 3/4-1/2, do ktorého našroubujete vypúšťací ventil s hadičníkom. Pri kontrole tlaku plynu v expanznej nádobe vypustíte jej obsah civilizovane do kýbla cez kratšiu hadicu (prípadne ten T-kus s vypúšťacím ventilom zorientujte smerom dole). Z uzatváracieho kohútu pre bežnú prevádzku odmontujte páku, aby nedošlo k náhodnému uzatvoreniu expanznej nádoby počas jej prevádzky. Pri kontrole tlaku si ju otvoríte buď pákou, ak ju nestratíte, alebo vhodným náradím. Poistný ventil namontujte / ponechajte bezpodmienečne na strane okruhu pred uzatváracím kohútom.
3. Prírubu s autoventilkom nepoznám. Predpokladám, že Váš kvalitný tlakomer by po zapojení do okruhu umrel podobne ako všetky ostatné - na zanesenie úsadami. Zaoberať sa nepresnosťou merania podľa mňa nemá v sústave s expanznou nádobou o objeme ako na fotografii príliš význam. Použite tlakomer určený pre (malé) vykurovacie sústavy 0-4 alebo 0-6 bar - bežný sortiment v každých inštalatérskych potrebách.
add 1. V návodu je uváděna převrácená pozice. @miso již uvedl, že ji mohu takto ponechat. Vyřešeno.

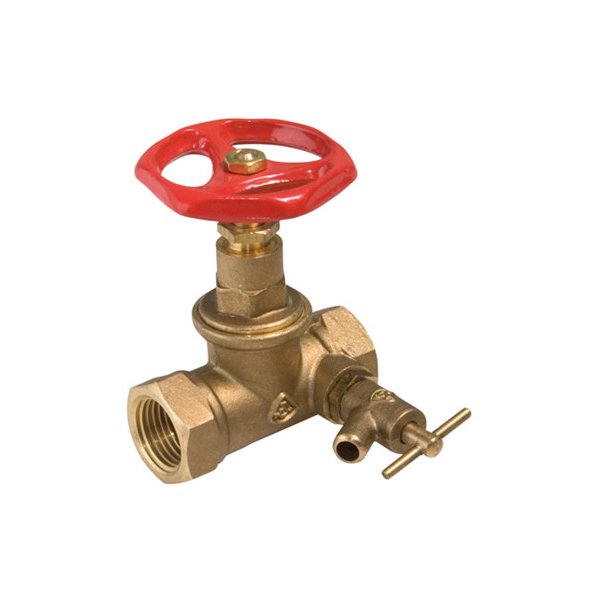

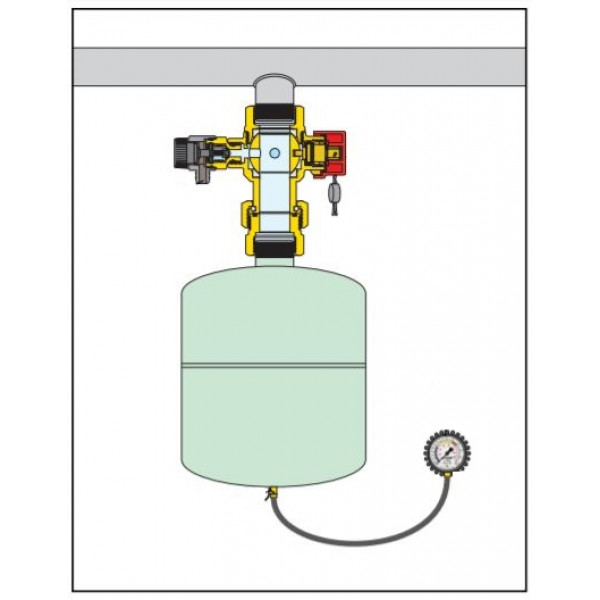

add 2. Pro pravidelnou údržbu, tlakování vaku (membrány), chci mít možnost ji dotlakovat bez vypouštění vody z celého otopného systému. Proto jsem dal dotaz na doporučení vhodného uzavíracího ventilu s výpustí pro dočasné odpojení od topného okruhu. Něco takového nebo takového.
Neb jsou dobré a špatné výrobky. Osobně s kulovými uzávěry mám špatné zkušenosti a nejsou opravitelné.
Dotlakovat to jde i tak.. Stačí zkusit jestli je plná vody nebo ne (poklepeš plná se chová jako zeď, prázdná je lehká a "uhýbá"), příp. dofouknout trochu vzduchu a pokud tlak rychle stoupá tak je moc vody.. Pak odpustíš polovinu objemu vody expanzky (odměříš do kýble), průběžně dofukuješ vzduch aby tlak neklesl pod hydrostatický (když bys náhodou odpustil z exp. všechnu vodu tak to poznáš na manometru skokováým snížením tlaku na hydrostatický). Řídíš se tlakoměrem na vodě, membrána vodu/ vzduch odděluje jen fyzicky, ne tlakově a pokud není exp. bez vody tak je tlak vody i vzduchu stejný. Na konci máš expanzku ve stavu třetina vody 2/3 vzduch a provozní tlak. Pro ověření zkontroluješ rozdíl tlaku studený/ horký systém - malý rozdíl = expanzka OK.
Hlavní rozdíl oproti nastavování odpojené od systému - membrána se u toho nenatáhne až na dno a neprdne (starý zkřehlý u toho prdnou docela často)
Napojení shora - při poruše membrány jsi okamžitě bez vzduchu a kupuješ novou expanzku. Spodní napojení = vzduch neuteče a funguje to dál, jen se vzduch rychleji rozpouští do vody.
Ten ventil tam příp. dej až tahle expanzka chcípne, na kvůli nastavování ale kvůli zjednodušení příští výměny.. Kulák s vypouštěním, nebrat čínu ale třeba Giacomini, ucpávku vyměnitelnou/ dotahovací. Nebo klidně klasickou Myjavu..
0x
Expanze je osazená správně - připojení zespodu brání usazování nečistot či rzi na membráně, která se pak o hrdlo může prodřít
Ventil s vypouštěním dle dimenze trubky. Vypouštěcí ventilek na stranu expanze
Expanzi nafouknu a min rok ji neřeším. Před topnou sezonou zkontroluji tlak v systému, pokud klesl oproti loňsku, zkontroluji expanzku, dotlakuji topný systém - tj stabilní tlakoměr němá opodstatnění - stejně pro kontrolu tlaku v expanzce musím uzavřít, odpustit, změřit tlak, případně dotlakovat expanzi , otevřít ventil, dotlakovat topný okruh, odvzdušnit a...topit
Radši mám tu nepřímou kontrolu. Ty vypustíš z expanzky vodu a pak jí znova dopouštíš, tj. nová voda do systému = nový vodní kámen, nová koroze (kyslík), znova nutno odvzdušňovat vzduch který se z vody uvolní po ohřátí (pochybuju že si vodu odpustíš do kýble a pak jí čerpadýlkem naženeš zpět).. Já vypouštim vodu jen když jí je v expanzce moc (víc než polovina nádoby) a novou vodu nedopouštim, pouze dofouknu vzduch. Nepřímo zjistit to jde podle rychlosti stoupání tlaku při dofukování vzduchu, zvážením expanzky, "zakvrdláním" expanzkou jestli je plná vody nebo ne (ťukáním a poslechem zvuku to zjistit nejde), porovnáním rozdílu tlaku za studena/ za tepla...
Když neni ventil a chceš nastavovat expanzkou bez vody/ plnou vzduchu, tak se v nejvyšším místě otevře odvzdušnění a voda z expanzky se vytlačí přes něj (vzduch se dofoukne na tlak vyšší než hydrostatický = v tom případě už je expanzka plná vzduchu), Nastavíš tlak vzduchu, zavřeš odvzdušnění a dopustíš vodu o 0,2 - 0,3 bar nad tlak vzduchu.
