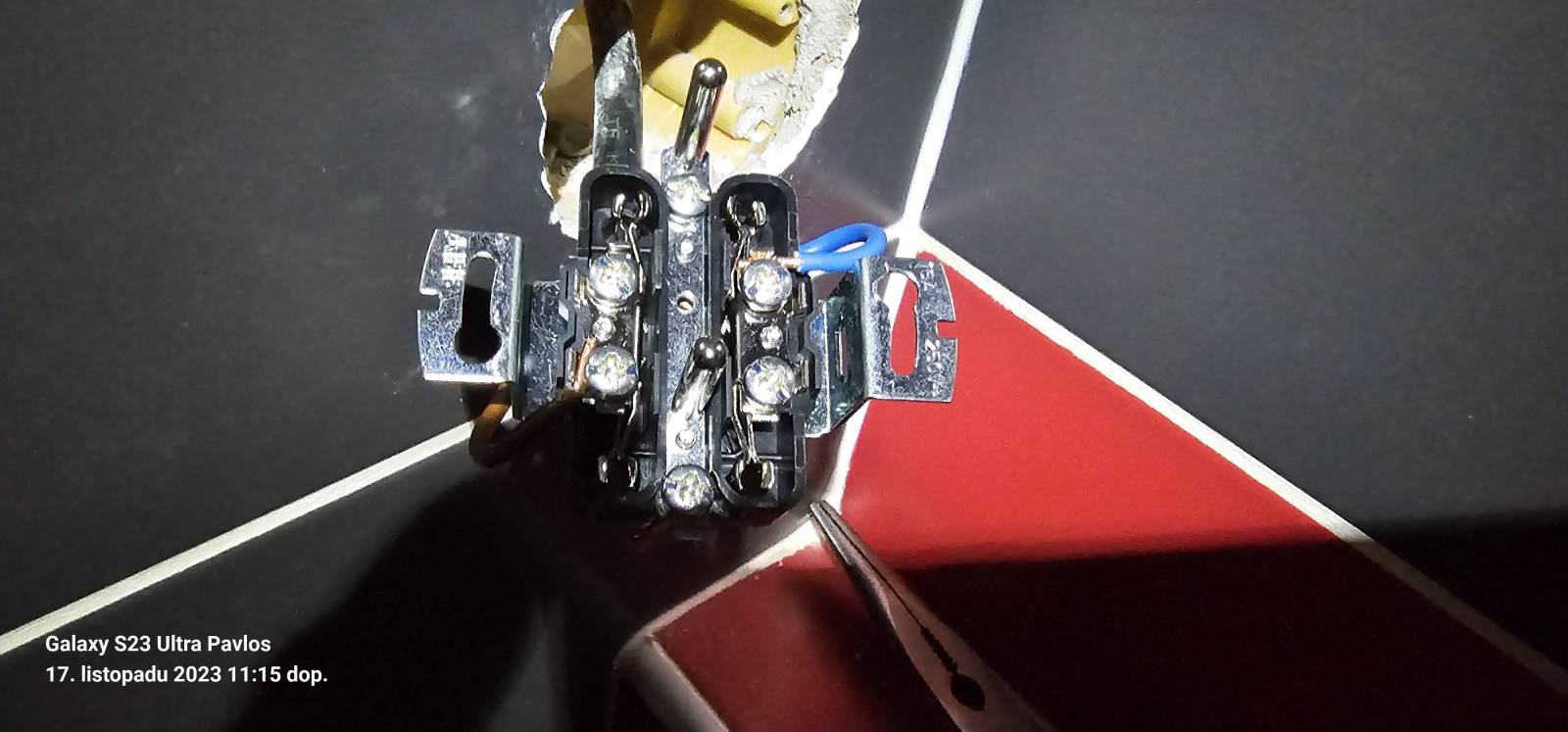

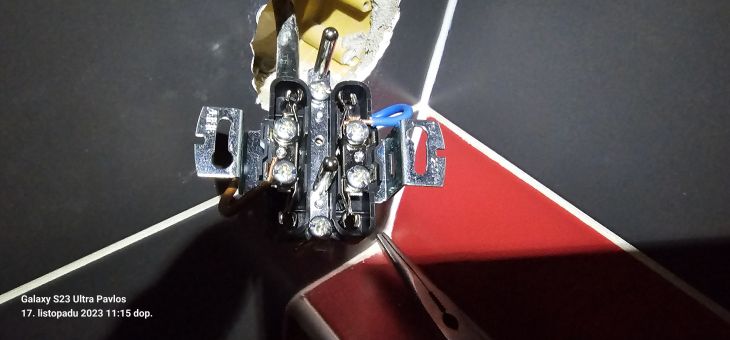

Když jsem to zapojil a vyzkoušel zkoušečkou tak jsem ji dal do levé dírky a druhý konec přiložil ke kolíků tak to zajistilo a vyhodilo pojistky. Prosím poraďte.
3x
Máte to správně, nic s tím nedělejte. Jen ten žlutozelený by mohl být víc oholený a zastrčený víc pod šroubek. Určitě nedělejte na vodičích očka!
To, že vybavil chránič při zkoušení fáze proti kolíku je v pořádku. Svědčí to o správné funkci chrániče.
Protože to cpali lidem do hlavy na různých školeních. Aby vykazali nějakou činnost...
Je to kokotina. Prý se ten šroubek s vodičem "napruží"
Ale dělal jsem instalace, kde tekly obrovský proudy a tam se dělají jen spoje typu očko.

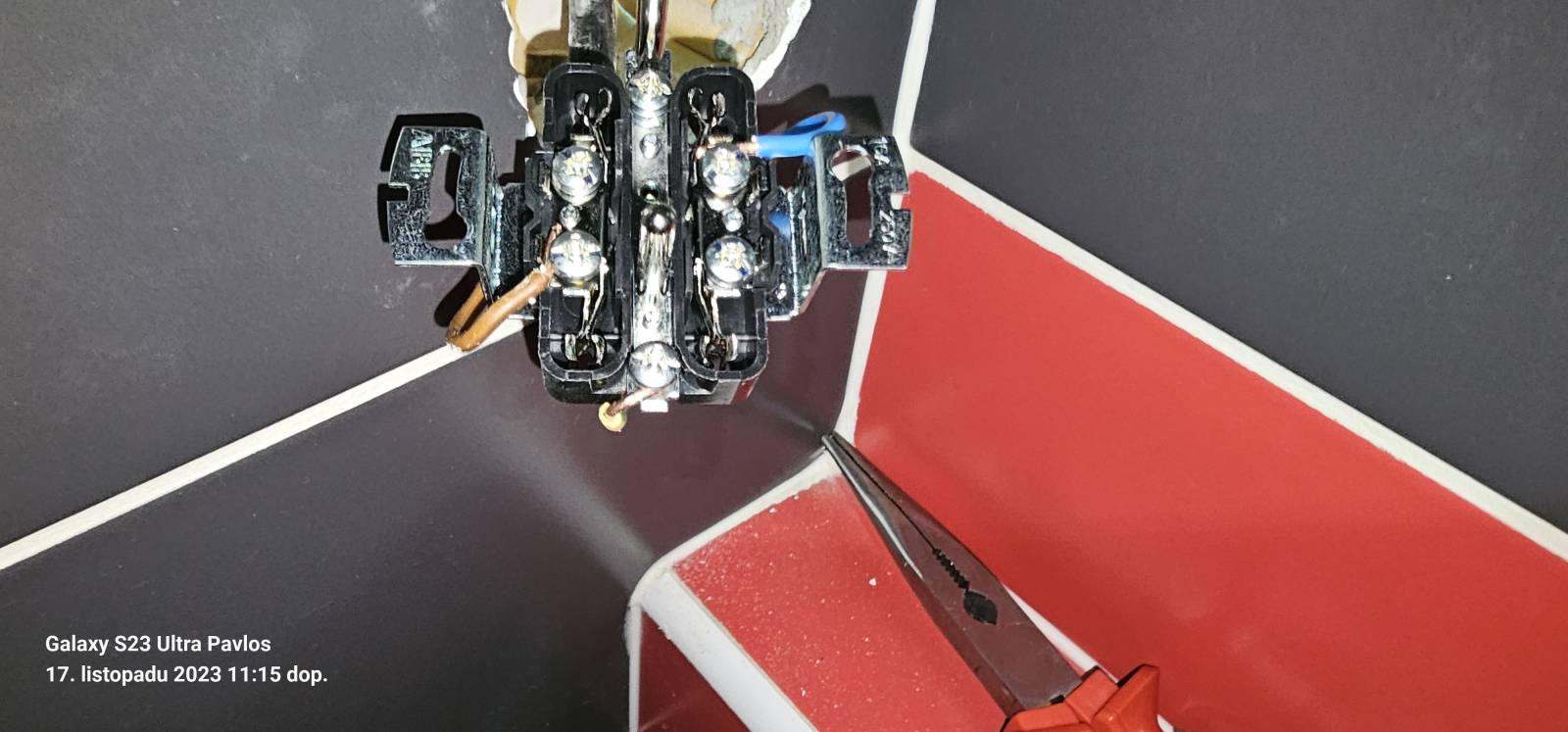

Třeba tady na tom Tangu je vidět, jak špatně tam pouze oholeny vodič "sedí"
Chlapci, nehádejte se.
Optimální je "kompromis", tedy "háček" kolem šroubku. Kolem cca jeho poloviny. Bez očka je argument, že je spoj napružený (bylo údajně lepší kdysi hlavně pro Al vodiče), očko má zese větší plochu pro přechod většího proudového zatížení. Háček spojuje obě tyto výhody. Nehledě k tomu, že v případě Cu vodiče, o průřezu 2,5 mm2, který by měl být pro zásuvky 16 A s jističem 16 A použit, je zhotovení očka někdy poměrně problematické.
Proc by mělo být problematický udělat očko na Cu vodiči průřezu 2.5mm^2 vždyť jsou na to kleště s kulatými čelistmi
Milancukrar
Kokotina zakazovat očka je v tom, že to vymysleli typkove od stolu, co tu práci ani snad prakticky nedělali, protože těch strojků jako je na fotce tazatele je víc, víc výrobců to má takhle blbě udělaný. Já nechápu, proč mají v ABB(TANGO) problém nahradit sroubky nějakými co mají širší hlavu. Nebo to hnutí plíšku udělat blíž středu otvoru šroubku, tím by se vodič dostal taky blíž ke středu šroubku (pod hlavičku).
Jak jsem už psal, oni něco zakazou jenom proto, aby vykazali nějakou činnost, že něco "inovujou"
Ať k tomu přihodí praktický argumenty, nebo studii, co sami za své peníze zaplatí. Když potřebuješ ohřát hrnec na vaření, tak ho taky dáš celou plochou na plotnu a nejen na část. Očko =nejlepší přenos tepla z vodiče na svorku, nejmenší ohřátí spoje. I když to vypadá zastarale.
Pan re4zon má pravdu,
Milancukrar asi nechape, ze je kokotina ocka zakazovat, ne delat. Tak to myslel.
Ano, nepochopil jsem pana Bobana o zakazování oček.
Dříve jsem to dělal často, poslední dobou jen "háček". Páč mi už dělá problém udržet šroubek v prstech..
Pane Bohumile, se slušnými lidmi, jako je zde většina, se nehádáme, jen diskutujeme a vyjasňujeme.
Krásný víkend všem.
Bobane, díky za návod, ale když potřebujete vzít mezi dva prsty šroubek a nejde to, tak to časem pochopíte. Páč ten magnet Vám neupne šroubek přesně do šroubováku.
Jeden až tři šroubky není problém, ale po půlhodině již prsty nefungují, jak mají.
Prsty nefungují - taktak. Proto si u koncových zásuvek vodič oholím trochu více, zatlačím ho až za ten "čep" mezi šroubky. Tak je napružený pod šroubkem a drží. U průběžných zásuvek u odchozích vodičů dělám poloočka.
Sroubek leží na pevné podložce (stůl, podlaha) levým prstem ho znehybnis (šroubek je vodorovně), drážka kouká zpod prstů ven, zmagnetizovanou špičku šroubováku vložíš do drážky šroubků a máš šroubek pevné nasazený na zmagnetizovanym šroubováku. Vím co říkám, pracoval jsem i v zimě, kdy jsem měl trochu zmrzly ruce.
No, já ještě k této diskusi (ne tedy hádání Milane
, bylo myšleno jako vtip) dodám. Kluci elektrikářský (tím myslím profíky), při zapojování el.instalací, vám na nějaká očka i háčky většinou kašlou. Já byl rád, když jsem, při revizích, narazil aspoň na takového, který dělal aspoň ten háček. No ale ani když nebyl háček, stejně to s nimi nemělo cenu řešit. Nikde se a nikdo to nenařizuje, jde pouze o takovou nějakou poctivost a dobrý pocit. A tak nezbývalo než provést měření (impedance smyčky, vypínací proud chrániče) a pokud toto bylo vše OK, tak jsem to už neřešil. Ale kritiku k provedení jsem si občas neodpustil .
1x
Vyzerá to správne zapojené,len tie spoje pod skrutkami sú dosť slabé,najmä hnedý fázový tam drží len tak tak. Ja pod taký spoj robím očko na vodiči.
Hlavně, když to strkáš pod šroubky , tak se to dělá tak, aby s utahováním šroubků se vodiče nevytlačovaly ven!
Šroubky zakryvaly vodič jenom trochu.
Chlapci, je krásný den, svátek, klid a mír, prosím Vás o Váš názor, popřípadě výpočet plochy.

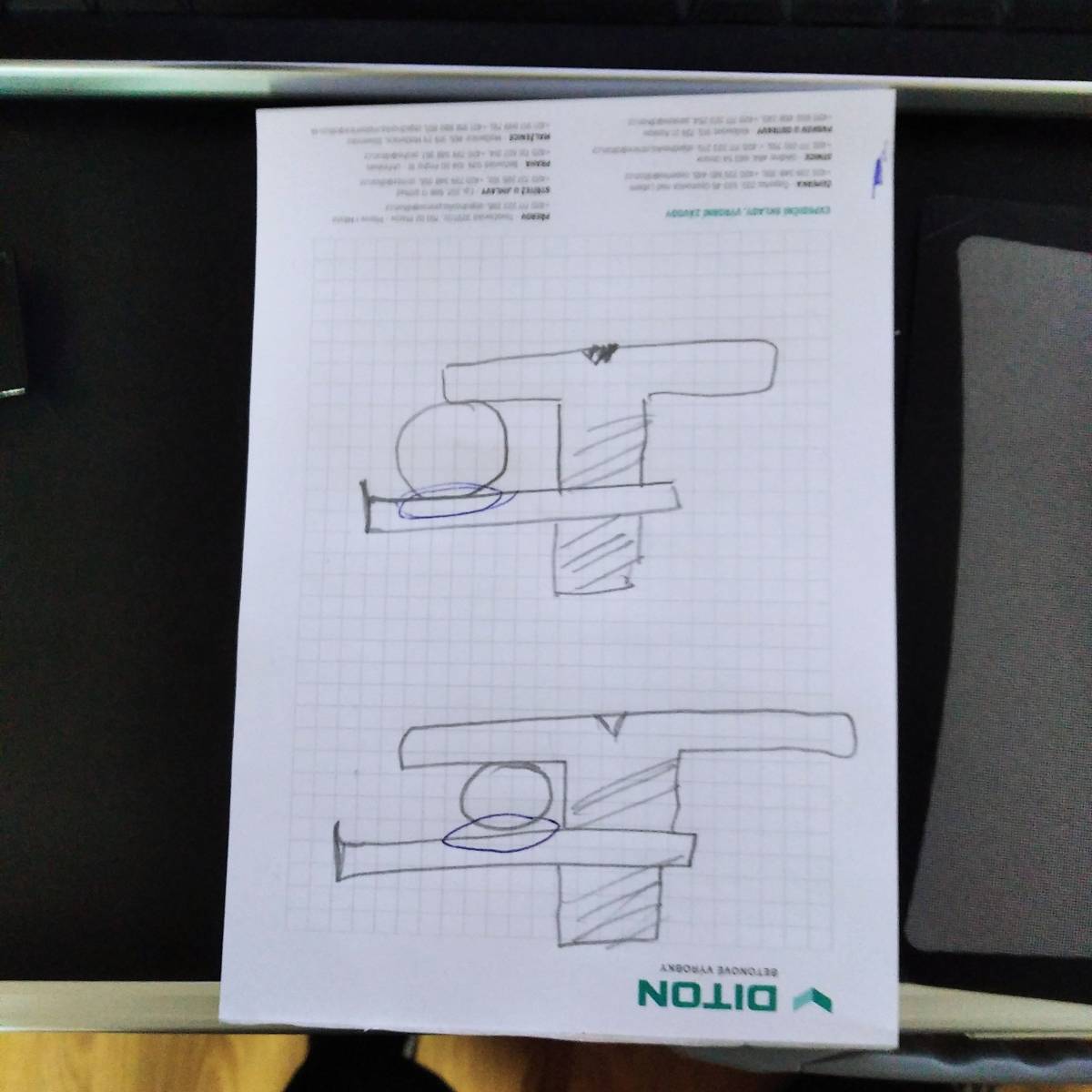

Asi poznáte, že jde o zásuvku, horní obrázek, drát Cyky 3x2,5 je špatně připevněn, dole je dobře připevněn. Kdo mi, opět prosím, spočítá plochu, popřípadě v procentech, plochu drátu, dotýkajícího se zásuvky. Rozdíl mezi upevněním.
Moc děkuji a je pohoda a klid.
myslím že se to počítá blbě jelkož je to vpodstatě tečna, ale spodní 2 tečny lépe jak jedna, já tam dělám alespoň háček aby se to jen tak nevytáhlo
proč divná? Třeba obyč vadaska (ZN1,SN) a zkrátka co mají elmagnet (odběr větší než vybavovací proud chrániče) !
To že mají obyč rcd 30mA vybavovací proud kolem 22mA pak je jasný proč vypadne ,když měříš mezi PE a L ! Takže
5W a vybaví !
Psal, že mu to zajiskřilo. Takže žádný chránič nevybavil, prostě zafungovala ochrana nulováním (přesněji "ochrana automatickým (samočinným) odpojením od zdroje z využitím nadproudového prvku") a "spadl" jistič a musela to být pořádná šleha! K tomu samozřejmě ještě měl i spadnout chránič, ale již jen jako ochrana doplňková a velmi pravděpodobně zafungovala až sekundárně a značně pomaleji, než jistič. Pravděpodobně tam měl nějaký multimetr přepnutý na A a jeho předřadník neměl pojistku a šlo to nahrubo.
