V jedné otázce napsal pan @111 tohle
K tomu přizemnění: to přizemnění se dělá k vůli bezpečnosti. Přichází ti PEN tedy vpodstatě sloučený N+PE.
Tak a nyní ji představ že někde tekou velké proudy vodičem N a vzniká na něm tím páedem napětí jako ztráta na vodiči řekněme 60V. Což může být součet z garáží před tebou..
Ty si to přitáhneš do garáže a už máš na PEN napětí větší jak bezpečné, protože podle normy je bezpečné do 50V. Ty se chytneš a dostaneš kopanec rovnou z PEN.
Ale když ho přizemníš, stáhneš toto napětí k zemi a mezi přivedeným PAN tebou a zemí/myšleno podlahou/ bude napětí blzké 0V. Bere se v úvahu že jsi bos a máš mokré ruce. když to nepřizemníš zatáhneš si nedovolené napětí na PE přímo na kostry spotřebičů. Doporučuji to proto, že nikdo neví, kde to bylo naposled přizemněno.
Zdroj: poradte.cz/...

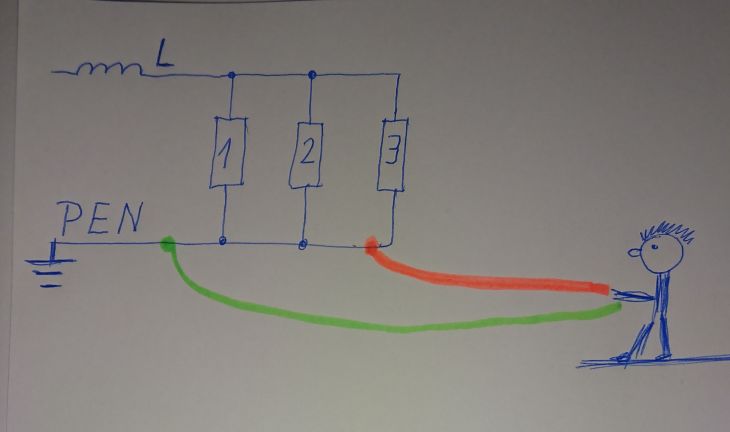

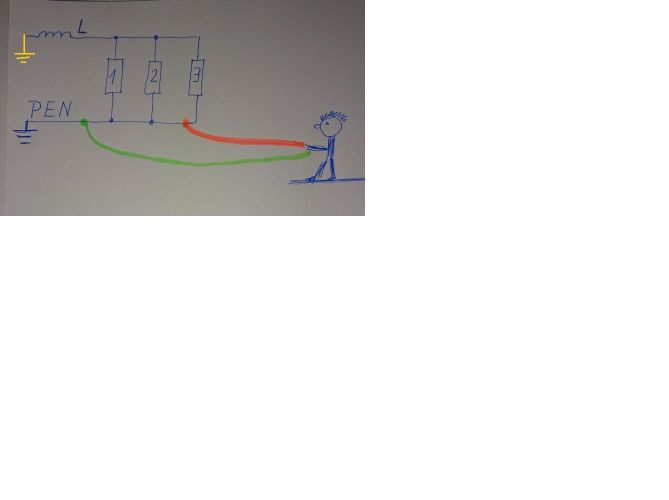

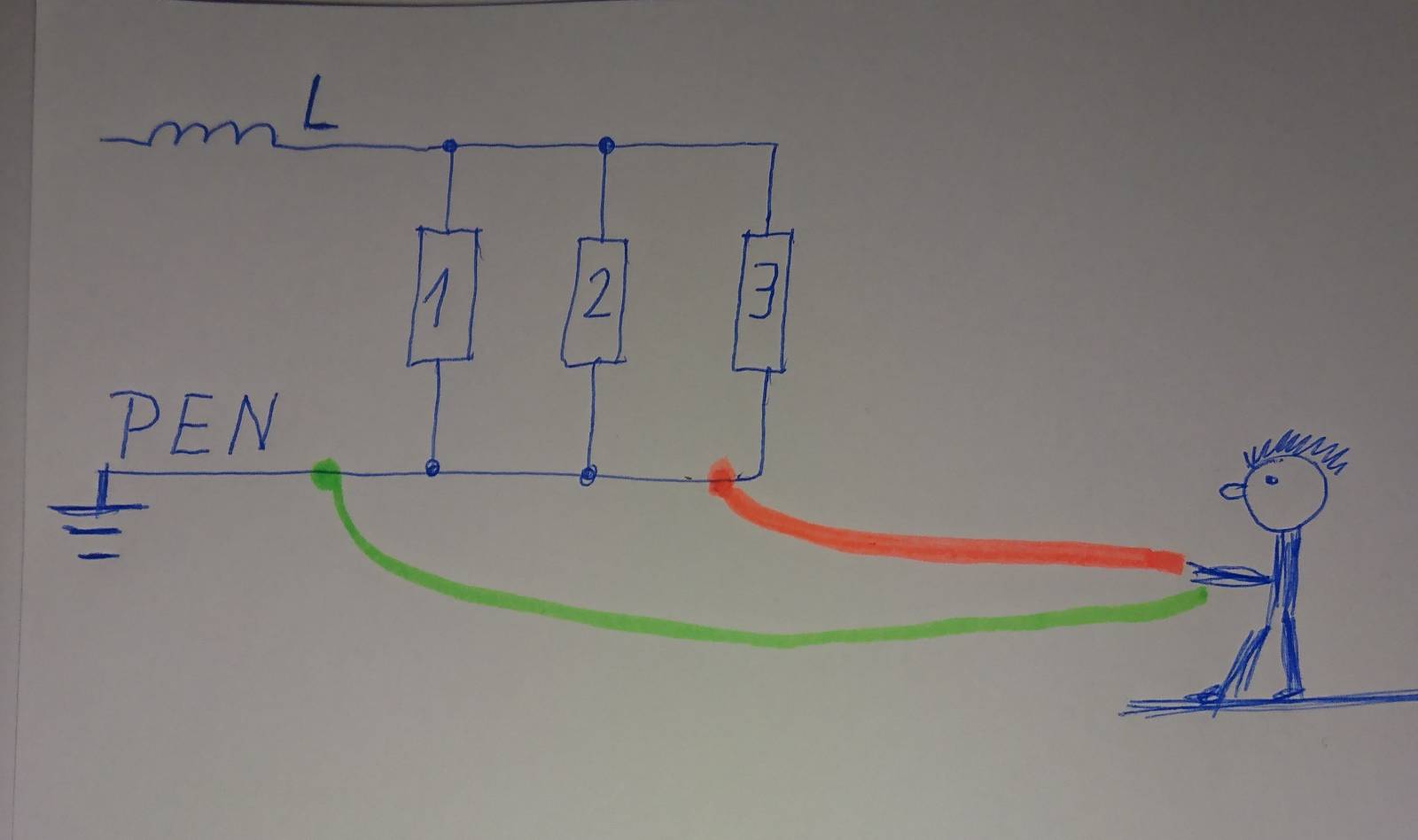

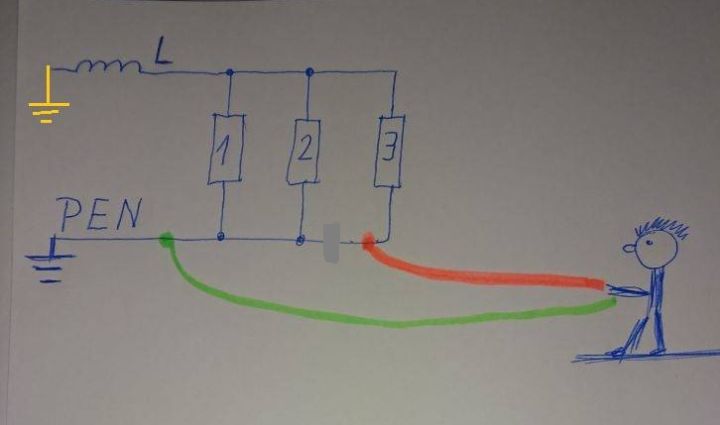

Moje otázka je, na jakém vodiči bude větší napětí, který vodič bude brnět nakreslenou postavu víc, jestli zelený nebo červený vodič
Rezistory 1, 2, 3 mohou představovat třeba jednotlivé domy. Vlevo nahoře je cívka trafa.
A proč by se vůbec proud obtěžoval jít přes postavičku, když může jít pohodlně po vodiči PEN přímo do země?
Pro zjednodušení jsem to nakreslil jako jednorázovou soustavu
8x

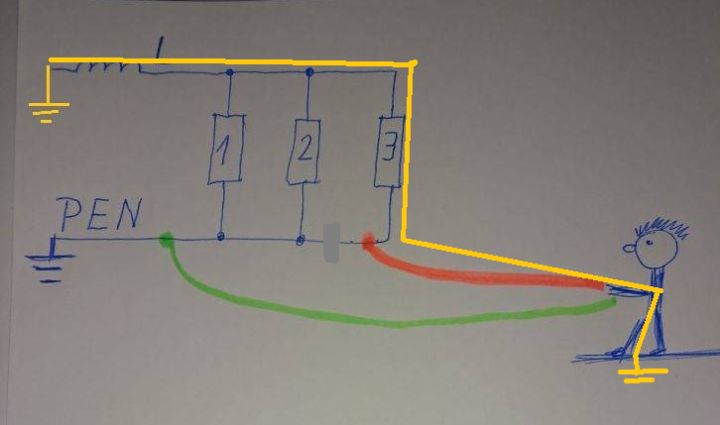

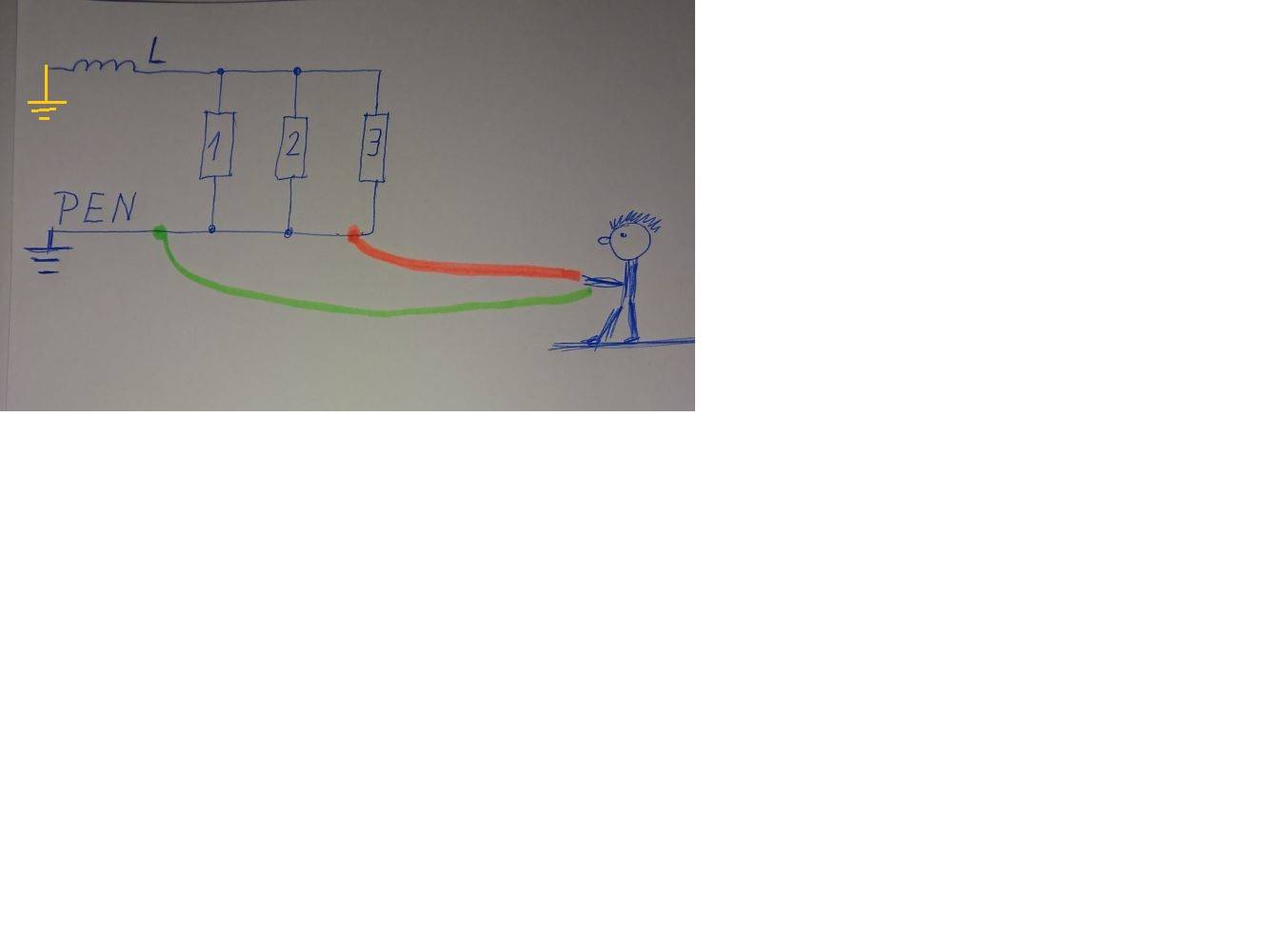

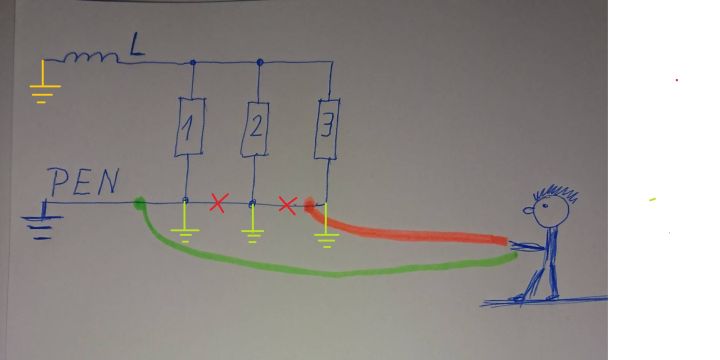

to záleží na odporu vedení mezi domy 3 a 1 u kterého se přizemnilo. Když se mezi 1 a 2 přeruší PEN, bude to u domu 3 zabíjet. Doplnil jsem správné zapojení trafa.

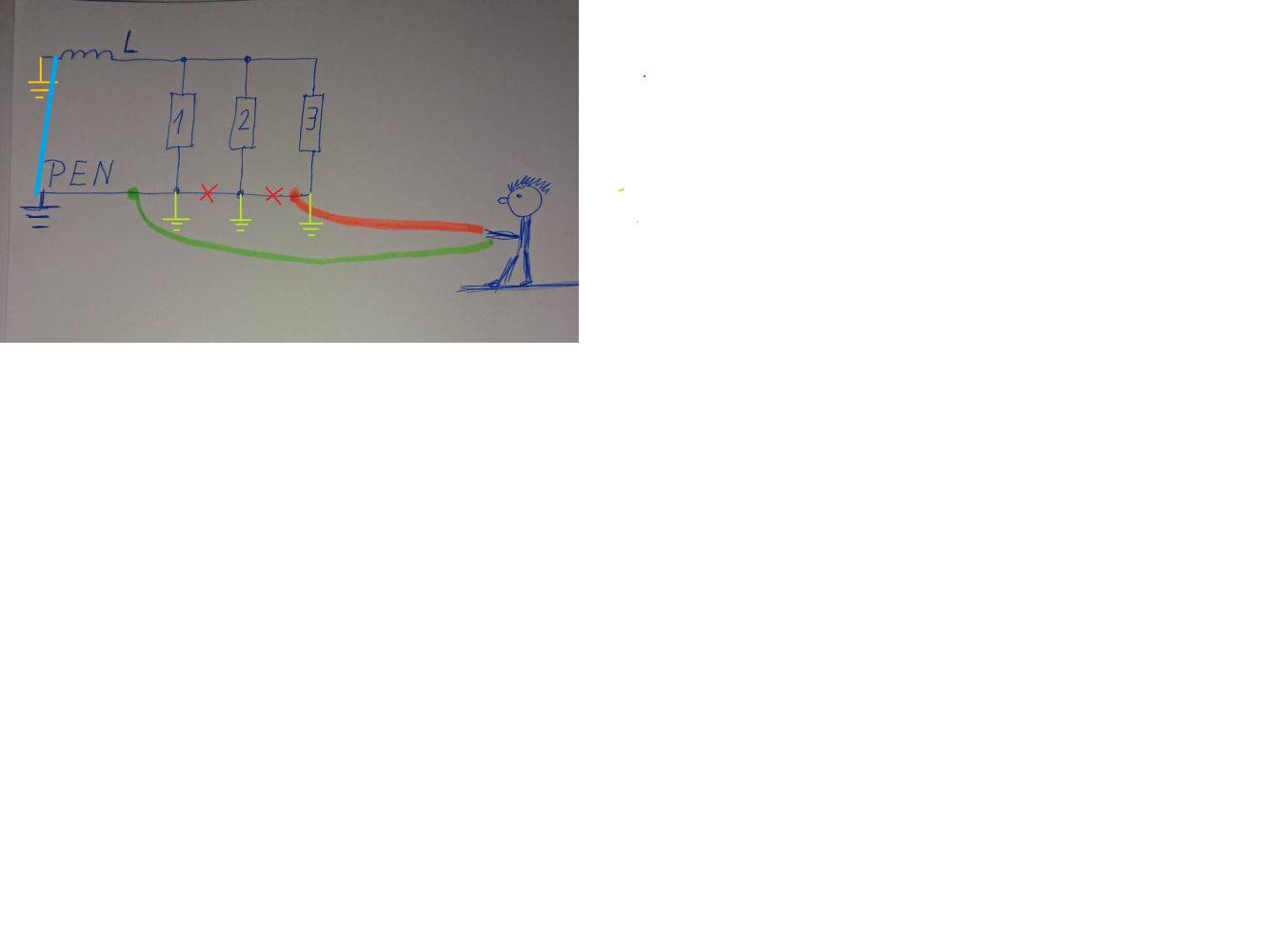

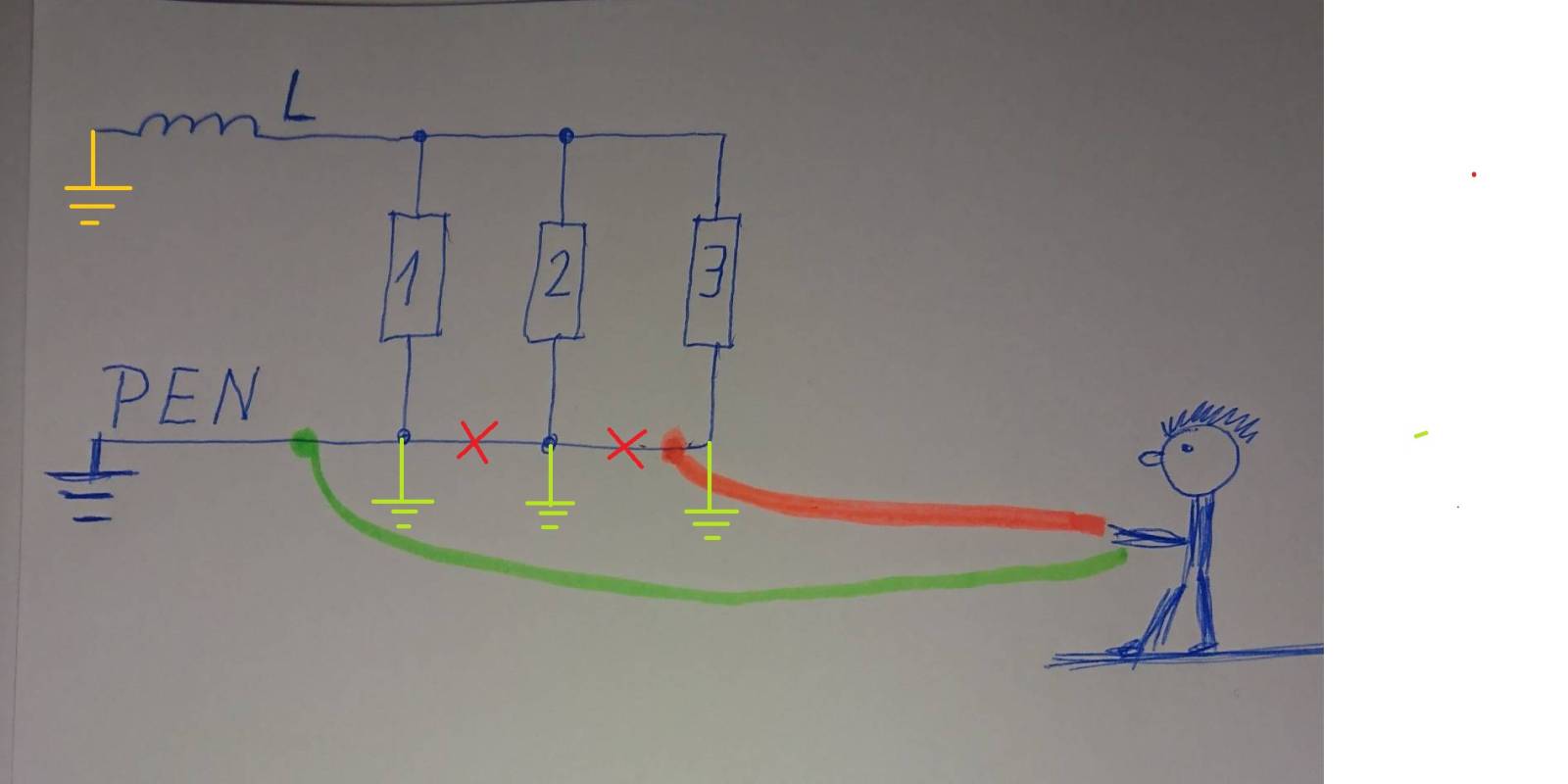

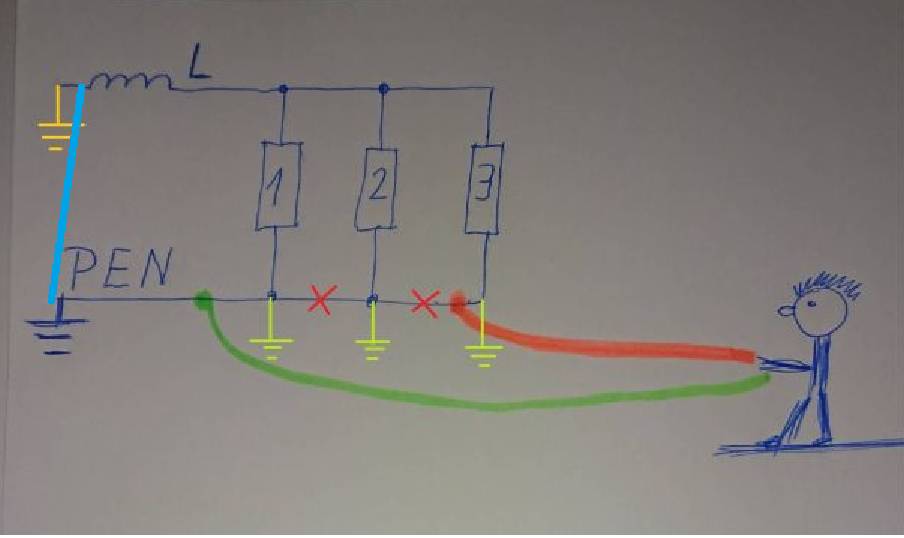

Takže když se to přizemní u domu 2 a 3 tak je vše v klidu protže je každý dům připojen na zem a proud se vrací v případě poruchy samostatným přizemněním ke zdroji. Čiste toreticky kopat to bude více u 3 a 2 za předpokladu pvodního náčrtu
5x
Na distribuční síti je vice bodů uzemnění. V každém objektu musí být hlavní ochranné pospojení, to zajistí že při poruše nevznikne mezi Pe a okolím nebezpečné dotykové napětí.
Zemnič ze stavebního zákona musí být v každém objektu.
U PEN teče přes postavičku VŽDY! Jen je rozdíl jak velký a to je podmíněno bezporuchovým stavem , nebo poruchovým stavem.
Jenže kolega @111 zmiňuje zavlečení napětí na PEN při neporuchovém stavu, kdy jen vodiče PEN tečou velké proudy(velké JEDNOFAZOVE ZATÍŽENÍ, kdy se proud vrací jen vodiče PEN)
@111 napsal:
Tak a nyní ji představ že někde tekou velké proudy vodičem N a vzniká na něm tím páedem napětí jako ztráta na vodiči řekněme 60V. Což může být součet z garáží před tebou..
Ty si to přitáhneš do garáže a už máš na PEN napětí větší jak bezpečné, protože podle normy je bezpečné do 50V
U nas na vysočině nikdy nebylo nulovano, ale byla siť TT, ta byla daleko bezpečnější.
U nas na vysočině...OK.
ale já slyšel, že v Rusku nemají zemnící kolík v zásuvkách. Víte to někdo, jak to tam mají?
Díky.
Teď jsem koukal na francouzskou firmu Legrand, co prodává v Rusku veškerý sortiment elektromaterialu , zemnici kontakty vidím nahoře i dole
e-legrand.ru/...
0x
Už sa to rozobrali asi všetky pohlady na vec, pokial cez postavičku neprejde
viac ako 30 mA, mal by to prežiť, možno by ho aj trošku potriaslo, možno by použil
aj niekolko slov, nebudem konkretny...
Trafostanica, ako aj trasa je po "úsekoch" priebežne zemnená, "domové" zemnenia ju
ešte trošku "vylepšujú". Sú na to normy, robia sa revízie, takže na vodiči PE, alebo PEN
určite nevznikne nebezpečné napatie...
já normy študoval snad 40let, ale už jsem línej nebo to nepotřebuji. Asi tak.
Jinak tento dotaz je teoretický, neřeší žádný problém. neuniklo ti to?
kolega @111 napsal
Čiste toreticky kopat to bude více u 3 a 2 za předpokladu pvodního náčrtu
Je to určitě tak, že by to postavičku nakopalo víc přes červený drát? Protože zase logickou úvahou v místě, kde je zelený drát teče více elektronů, než v místě červeného drátu, v místě ZELENÉHO DRÁTU se totiž vrací proud z rezistoru 1 a 2.
Na druhou stranu část proudu co proteče rezistorem 1 a 2 se uzemní i přes ten červený drát.
Tak tady se přiznám, že fakt nevím který drát bude kopat víc jestli zeelený nebo červený. On se ten proud dostane vždy všude, záleží jen na tom jak moc v jaký míře.
Proud jde cestou nejmenšího odporu.
Za normální situace červený ani zelený nemůže kopat! to by musel ten pen vlevo upadnout…
nebo snad když si sáhneš na kolik v zásuvce, tak tě kopne?
@111
Mistře,kdyz je ten obrázek špatný, mohl bych poprosit o váš obrázek, který by vystihnul situaci, kterou jste takto přesně popsal?
K tomu přizemnění: to přizemnění se dělá k vůli bezpečnosti. Přichází ti PEN tedy vpodstatě sloučený N+PE.
Tak a nyní ji představ že někde tekou velké proudy vodičem N a vzniká na něm tím páedem napětí jako ztráta na vodiči řekněme 60V. Což může být součet z garáží před tebou..
Ty si to přitáhneš do garáže a už máš na PEN napětí větší jak bezpečné, protože podle normy je bezpečné do 50V. Ty se chytneš a dostaneš kopanec rovnou z PEN.
