Zdravím Vás,

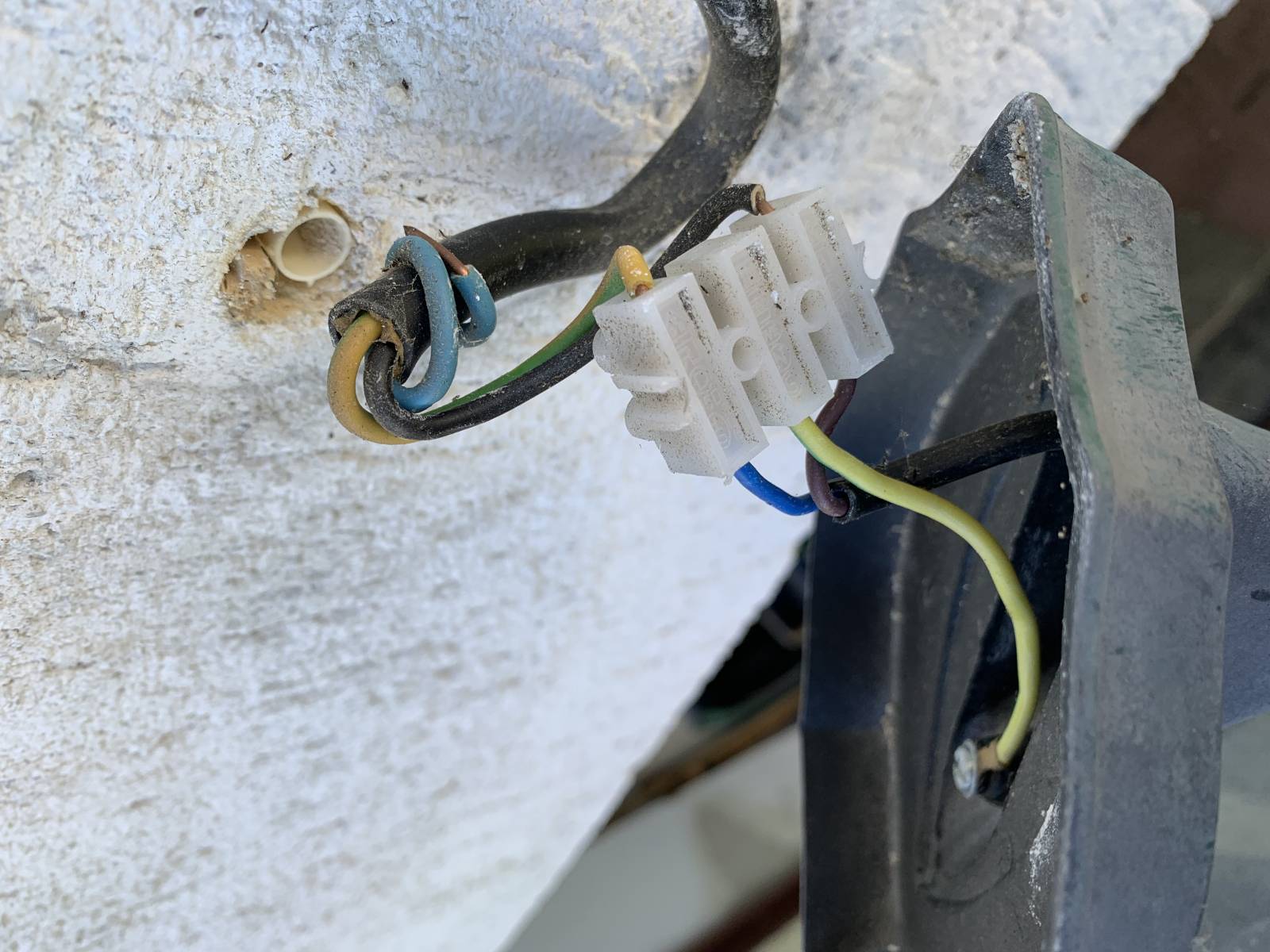

po demontáži venkovního kovového světla na garáži, jsem objevil toto divné zapojení viz foto.
Vím, že z fotky nelze vyčíst vše ale i tak.
Fáze, "pravděpodobně" černý drát je snad připojen v pořádku.
Ale žlutozelený drát připojený ke kostře světla, který vede do svorkovnice uprostřed, dále již nepokračuje.
Zato modrý drát od vypínače je zase "nesmyslně" bez izolace omotán kolem přívodu od vypínače.
Prosím tedy o radu, jak světlo při znovuzapojení mít správně.
Děkuji
4x
2x
Stokrát omýlané. Musí to zapojit elektrikář. Zřejmě je použitý trojžilový kabel v soustavě TN-C, která používá jen vodiče dva. Ty vodiče jsou PEN a L. PEN slouží zároveň jako pracovní nulák i jako ochranná zem. PEN vodič je žlutozelený, tedy zdá se to být správně. U svítidla musí jít prvně na kostru jako ochranný a až poté do spotřebiče jako pracovní, což evidentně není. S největší pravděpodobností je to zbastlené a elektrikář je nutný, protože modrý vodič by vypínačem vypínaný být neměl.
2x
Jaké máte nové svítidlo? Kovové? Je tam svorka pro připojení ochranného vodiče? Nejlíp bude, pokud dáte fota vašeho nového svítidla, foto svorkovnice s popisy...
Jinak dle fotografie je použit jako přívod kabel CYKY-J 3x1,5 (asi), soustava TN-C, proto modrý omotaný a zezapojený, černý (předpokládám fáze) z vypínače na černý svítidla, přívodní žlutozelený na modrý svítidla (vodič trochu "schovaný") a prostřední svorka má být spojena s přívodním žlutozeleným (a pak na kostru, tak jak je). Teď píši o stávajícím zapojení...
Pokud dáte info k novému svítidlu, dořešíme...
0x
Jestli máš Elektroinstalaci tazenou dvouvodičově TN-C, tak bys měl spojit modrý a zelenožlutý vodič dohromady vedoucí od lampy se zelenožlutým drátem vedoucím ze zdi.
Ale víš co, netroufám si hádat kdo to bastlil a jaký typ instalace máš.
Jestli to bastlil Ivan ze zakarpatsky Ukrajiny, tak může být fáze kabelu ze zdi i na zelenožlutým a to by bylo blbý... :/
Co vím, tak elektroinstalace se dělala cca rok 2006, takže předpokládám, že dvouvodičová asi nebude.
Ale člověk nikdy neví
Přinejhorším se to zapojí tak jak to bylo + zaizolovat ten modrý obtočený drát..
ALE CLOVEK NIKDY NEVI
Tak budto vi a nebo nevi a jestli nevi ,at zavola elektrikare.
Rad dostal dost.jestli neni svhopen, OCHOTEN zjistit typ instalace,tak se mu na to uz vybodneme,jak muzeme radit,kdyz nevi co a jak je.
