Chybně zapojená elektroinstalace?

Od: ladinac123 03.10.23 12:17

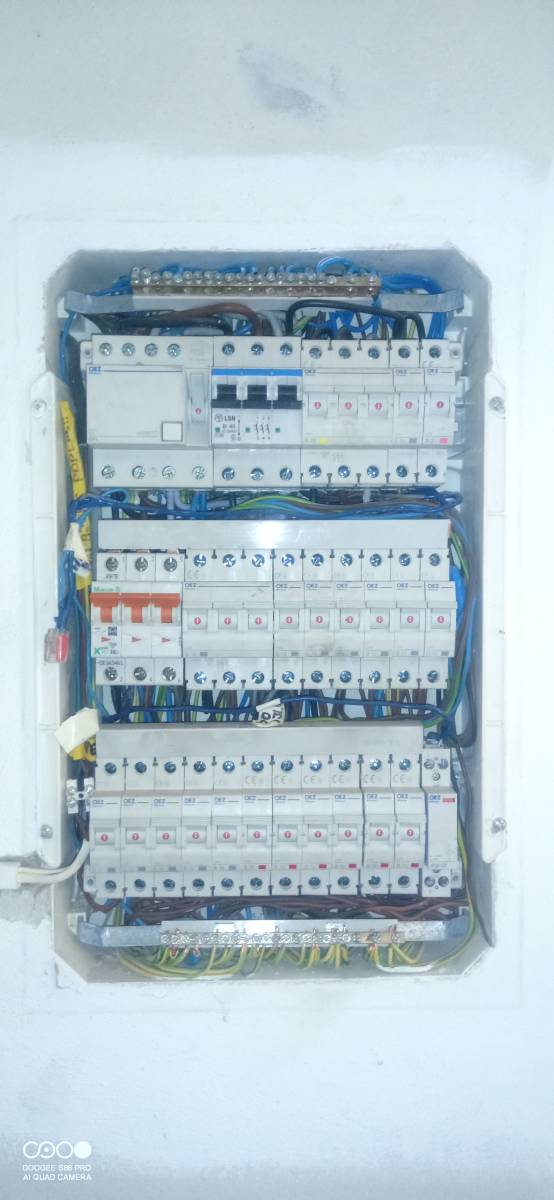

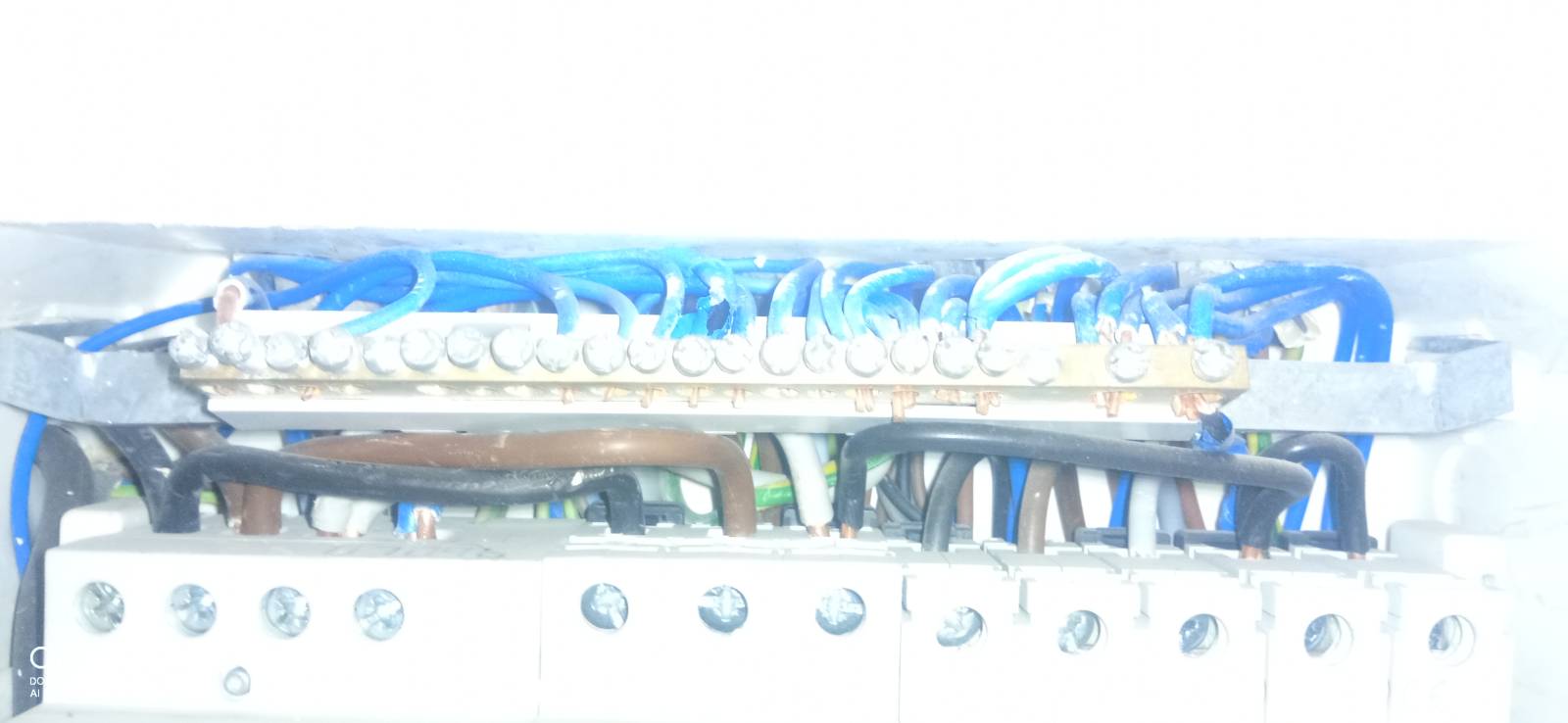

Dobrý, den, po podrobném zkoumání rozvaděče za účelem přidání chrániče zvlášť jako je okruh garáže a čerpadla do studní... Nicméně nesedí počet N vodičů na liště a podle všeho vypadá že snad fáze z bojleru je mimo chránič, ale N je podle všeho na centrální N liště... Která pak jede přes chránič.
Je to možné?

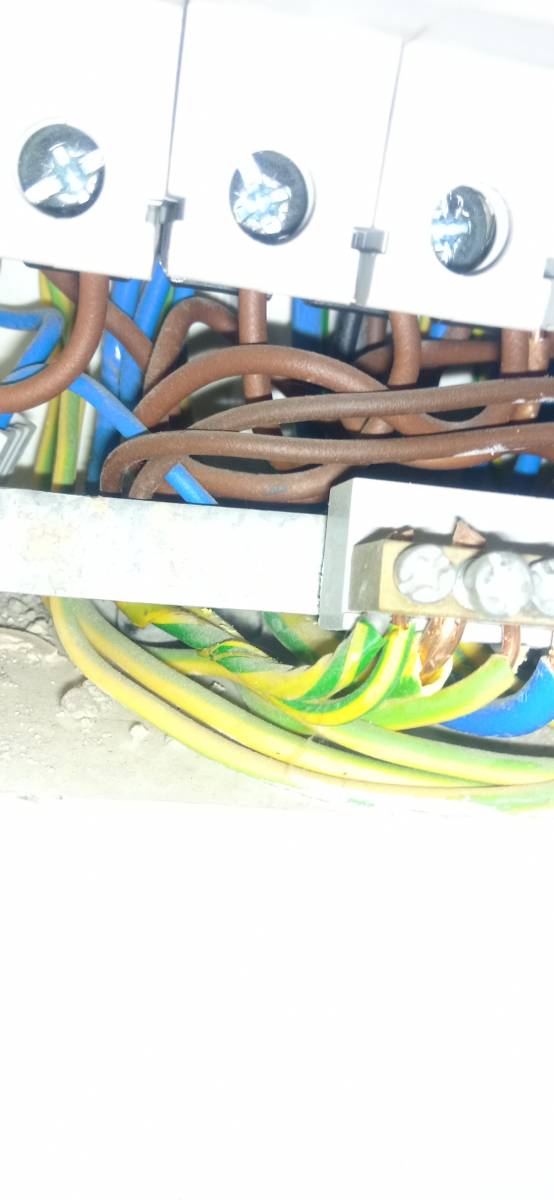

Jediný modrý na PE bude asi z kotle ale kde je z bojleru?
Nejlepší na všem je že z kabelu bojleru 3x2.5 je ještě odbočka ve vypínači na venkovní kabel na zahradu 3x2.5 a tam po zapojení něčeho vypadává Fí, ale bojler jede... Tak jak při dotknutí, jak je to teda možné?

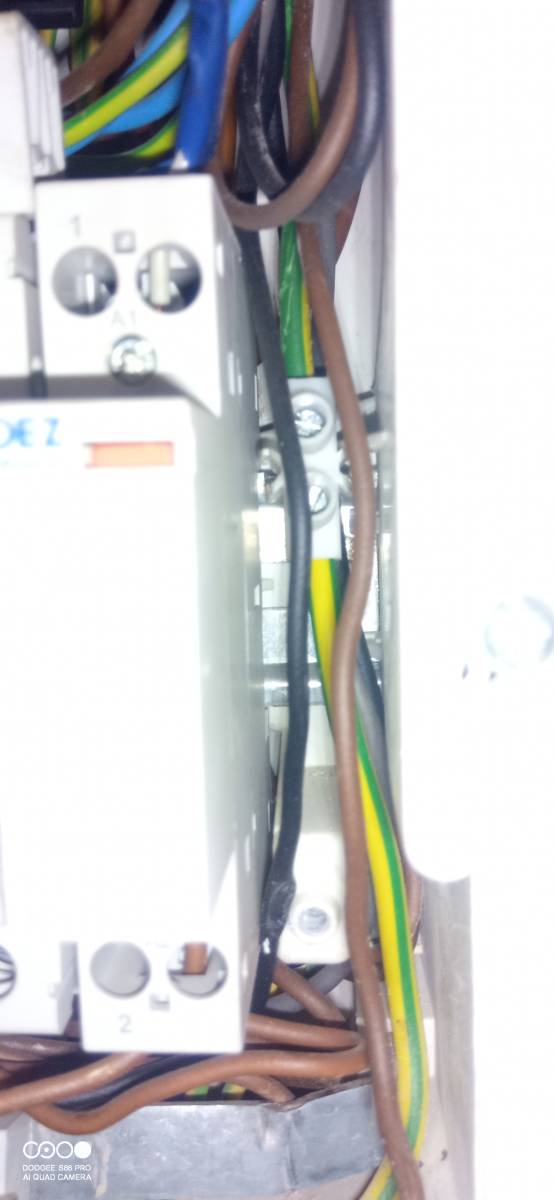

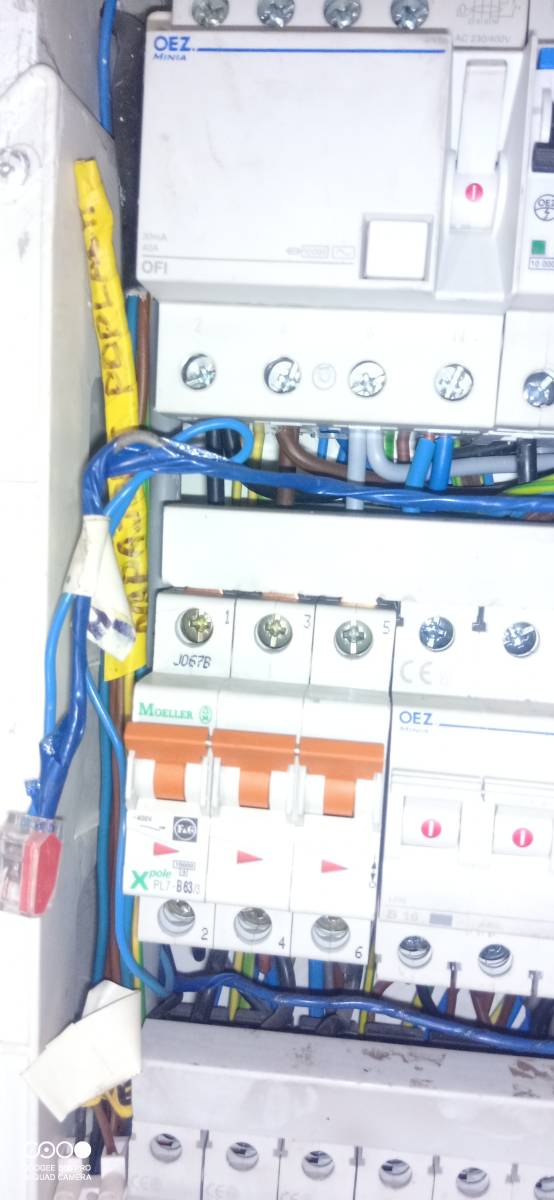

U třetí fotky je to evidentní jak z šedé L3 jede pak klema do B16/1 kde je bojler a ten venkovní drát, ale na PE žádná modrá jiná není a žádný jiný můstek v rozvaděči N není

5 odpovědí na otázku

Řazeno dle hodnocení

www

03.10.23 12:44

Ten rozvaděč je nebezpečný - na můstu PE(N) je v jedné svorce AL a CU vodič - to je na daném místě velmi nebezpečný stav. Nutno celé předělat.

[přidat komentář]

gg*

03.10.23 12:21

Když tam vidím různé čokolády a wago svorky, tak... fuj. Jestli víte, co děláte, tak měřit a hledat a minimálně část předělat. Jinak zavolejte elektrikáře.

[přidat komentář]

ladinac123

03.10.23 12:44

Tam je tolik prasečin... To je na 2 dny měření s nejistým výsledkem, přitom to má revizi...
4 dráty pod jedním PE šroubkem tak jak 3 4 dráty pod jedním N...
Já to tvrdím pořád že nejlepší je to celé rozebrat popsat dráty a začít odeznova

olinl

03.10.23 15:15

Koupil bych lepší větší rozvaděč(Hager, má větší rozestupy řad DIN lišt), alespoň čtyřřadý, líp asi pěti a jak píšeš, vše popsat a předělat.. Tu zbastleninu na to se nedá koukat, ale třeba to bylo levnější o dvě stovky na rozvaděči-každá koruna se počítá..

www

03.10.23 15:20

Jako pozitivum je nutno vzít, že tam má i OEZy. Sice MerlinGerin (Schneider) by bylo lepší, ale aspoň tak, no.
