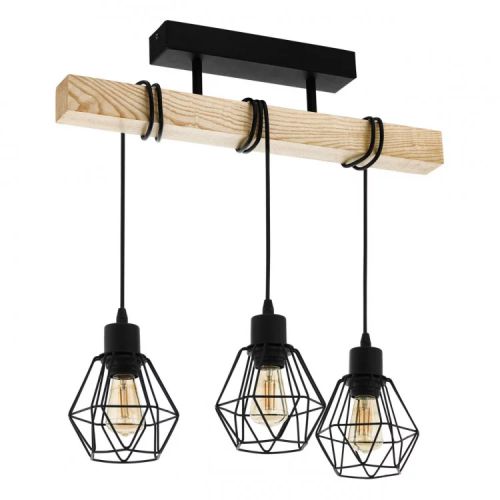

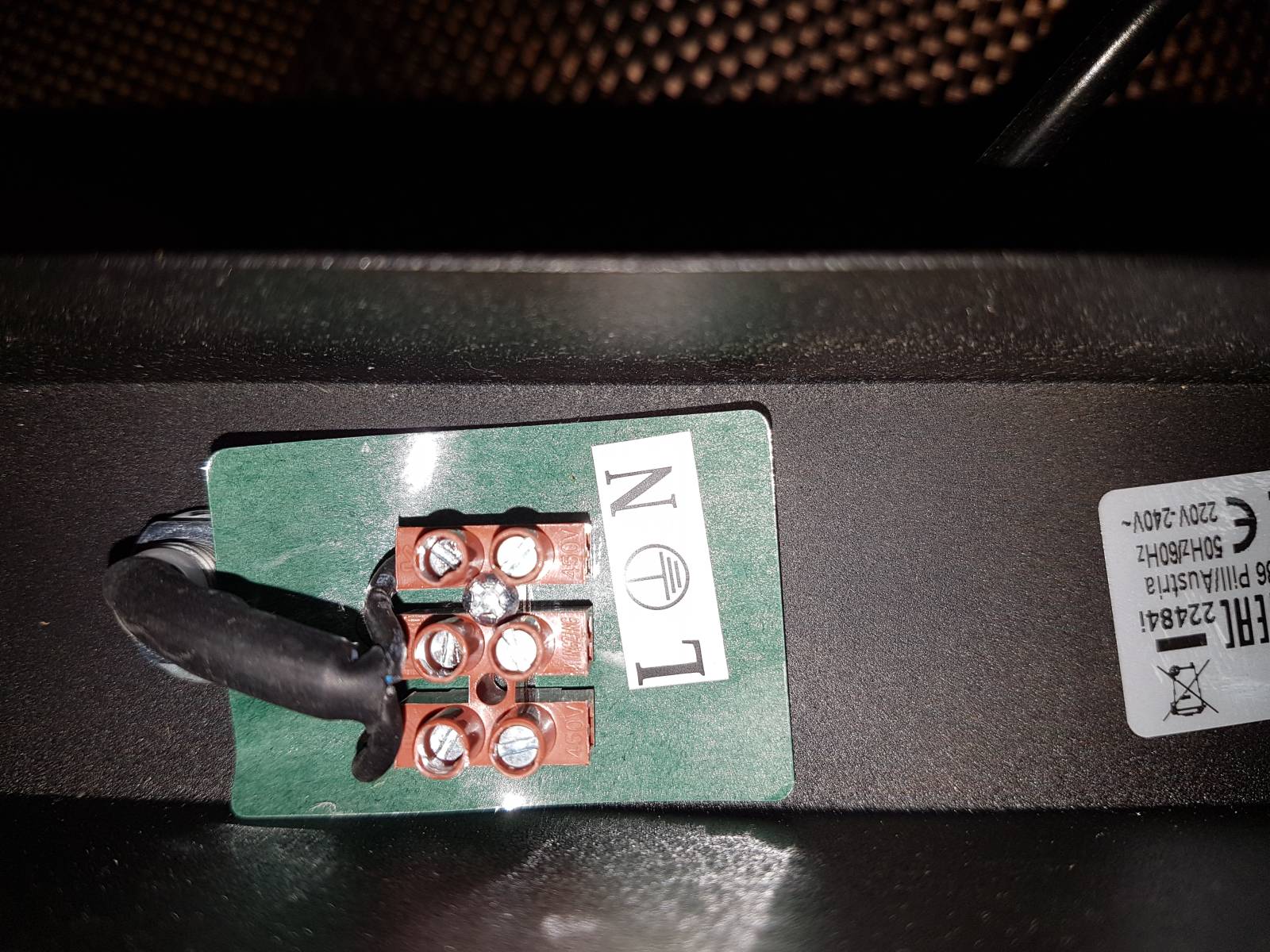

Dobrý den,chtěla bych vás moc poprosit,koupila jsem si lustr na 3 žárovky a nevím jak to zapojit.V uchycení lustru je toto zapojení viz foto,jeden drát na levé a druhej na pravé straně.Ze stropu nám vedou dva kabely v hliníku.Mužete poradit kterej kam patří? Dále pak je problém v tom že ty dráty ze stropu jsou dost krátké na to abych je přivedla do hluboké krabičky tohoto lustru.Dá se to nějak nastavit?
Moc vám lidičky děkuji
doplněno 24.06.23 22:23:
Lustr jsem už zapojila a vše je OK tak to prosím už nekomentujte,Děkuji
8x
Tazatelka zřejmě ale nemusí vědět, co je to třeba TN-C, PEN, nebo Wago, jak najde fázi a co se "stromčekom".
Mohla by mít i problém s upevněním na strop, zřejmě také nebude mít čím místo obvyklého lustrháku vyvrtat do stropu dvě díry pro hmoždinky na upevnění vnitřního držáku. A netrefit při vrtání přívodní kabel...
Situaci s lámáním vodičů a dírou do stropu poznáme z praxe mnozí!
Také doporučuji jeho radu poslechnout a zavolat na montáž a připojení osobu znalou, teda elektrikáře, nebo aspoň znalého kutila s praxí.
Někdy stačí k tomu jen dobré kafe a pár kusů bábovky. A úsměv...
5x
Vzhladom na vase nulove znalosti a stary hlinikovy TN-C rozvod neodporucam robit to svojpomocne, hrozi uraz.
Teoreticky : PEN vodic najprv na svorku oznacenu stromcekom, potom na N, fazovy na L. Nadpojit hlinikove vodice cez Wago, tam je mozne urobit aj rozdelenie PEN vodica a kratkymi kusmi medenych vodicov potom do svorkovnice lustra. Tie hlinikove sa rady lamu, ak sa vam to podari zlomit, bude sa sekat diera do stropu alebo tahat novy kabel od vypinaca.
Jenom pro upozornění pokud se nemýlím Wago svorky nejsou vhodné na hliníkové vodiče. V případě že chceme použít wago na hliníkové vodiče je potřeba použít kontaktní vazelínu. V průběhu se myslím měnilo i to že wagovka s páčkama už nesmí do styku s hliníkem i když kdysi podle manuálu mohla. Tuto informaci jsem teď neověřoval podle stránek waga ale myslím že to tak je.
Tudíž v závěru použít normální nastrkávací Wago s kontaktní vazelínu a mělo by to být ok.
To snad nemyslíš vážně! Nastrkávací wagovka do 1/2 roku ,až do 1 roku, dle síly Al vodiče ho zničí!(zařezává se ap.
Několik takovýchto pokusů o nastavení končí přinejmenším opálením svorky.(až k její destrukci a přerušení vodiče).
sasa speciálně tedy pro tebe dodávám odkaz od výrobce. wago.priintcloud.com/...
Datasheet je od klasické nastrkávací wagovky, a máš tam psané připojitelné materiály vodiče - měď a hliník. Trochu níže máš psané hliník pouze za použití wago pasty.
Jinak dle datasheetu otevírací wago pouze na měď ale nastrkávací wago mohou hliník i měď když se použije jejich pasta.
Příště tedy dříve studujte a až potom kritizujte. Pěkný den.
Pane chytrej.Jsem revizák a těch vypálenejch wagovek jsem viděl už dost. To že výrobce doporučuje pouze u některých to musíte říct, těm co je používaj blbě! Paní ,nebo pám příjde do kšeftu, ta, jí daj wagovku , nasadí a pak se diví!
Já viděl i vypálený jističe, věnečky a čokolády a co? Mají je přestan prodávat? Většinou není chyba v materiálu ale v montáži či přetěžování.
Výrobce uvádí že použití hliníku je ok když se použije pasta.
Já osobně bych tam wago nedal ale použil čokoládu s plíškem. Pouze jsem chtěl doplnit petera že v případě použití wagovek je potřeba i pasta.
dexolus®,
tak to jsme na tom podobně, já toho již taky viděl...od vypálených spojů, až po špatně provedenou práci elektrikáře, kterou kritizoval jiný elektrikář, když šel dělat něco po tom prvním. Naposledy před třemi měsíci, při přepojení hlavního kabelu. Že všichni používají tak sprostá slova...
(je jednoduché nadávat na druhé u všech řemesel)
Super,moc děkuji,to je to co jsem potřebovala,ted už to zvládnu.Ještě se zeptám,jakej průměr toho měděneho drátu mohu použít? Něco málo tady mám.

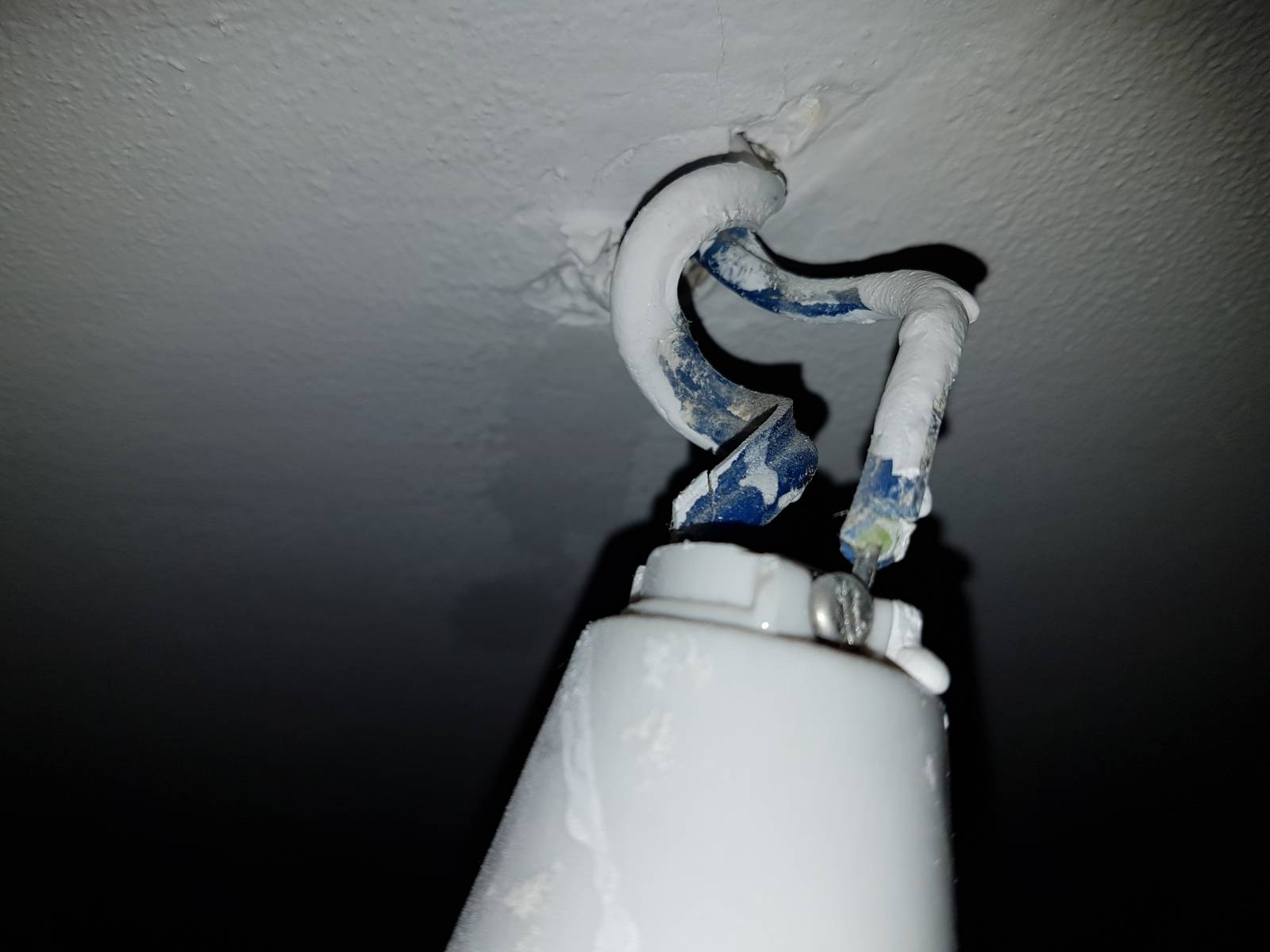

Ps.. ještě přikládám fotku kabelů co jsou na stropě,ale to asi podstatné nebude.Z toho předního modrého leze zluto zelenej což bude zároven i jako zem,co jsem pochopila.
Ano, ak su dodrzane farby, tak ten naznak zltozeleneho pod vonkajsim plastom je PEN, ktory rozbocite cez Wago na modry a zltozeleny.
2x
dráty stačí 1,5mm2 v mědi. to odpovídá průměru cca 1,4mm pokud budete měřit šuplerou. Ano zelenožlutý bude jen zem, barvy dodržte

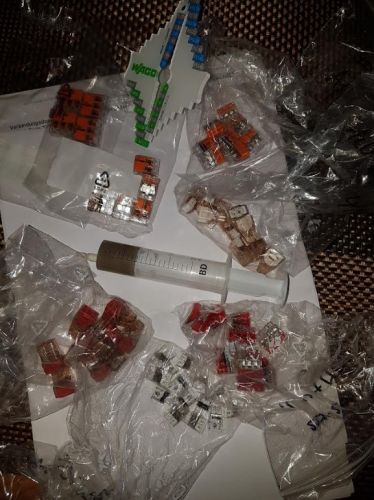

Jsem sice blbá ženská ale zas tak ne,s vrtačkou a nářadím umím možná lépe než kdejaký chlap,vyvrtat díru do panelu a zatlouct hmoždinku a něco přišroubovat zvládnu levou zadní..ale jsou prostě věci které bez chlapské rady neudělám.Wago svorek mám plno,to není problém ale potřebuju prostě poradit ...už se mi to komplikuje,v první řadě mi na stropě překáží ten kovovej hák na zavěšení lustru tak ten budu muset opatrně mini flexou uřezat a pak navrtat dvě díry na uchycení držáku pro lustr ale co mne zněpokojuje tak to že skoušečka na kabely pod proudem mi ukazuje že proud je všude okolo lustru jako by kabel od vypínače byl omotany dokola celého otvoru kde vede kabel od vypínače,takže nevím kde držák trefit abych nebyla trefena já.A druhá věc co by mi pomohla udělat srozumitelnej nákres jak ze stropu napojit do wago ty hlinkové dva kabely a měděnýnm kabelem z waga do lustru.Mám tady i nějaké měděné dráty ruzných průměrů a dokonce i tu ALU pastu a myslím si že s vaší pomocí bych to i dala.
1. Identifikovat, ktory z tych dvoch vodicov je PEN, ludovo nulak, tam fazovka nesvieti.
2. Druhy vodic je faza, tam fazovka svieti, ked je vypinac zapnuty.
3. Na PEN vodic nacvaknut Wago, trojdierove, do zvysnych dier zltozeleny a modry vodic.
4. Na fazovy vodic dvojdierove Wago, vodic hnedy, cierny, sivy, podla vkusu.
5. Do lustra: zltozeleny = stromcek, modry = N, hnedy = L
6. Presvedcit sa, ci na kostre lustru nesvieti fazovka, ak ano, je to velmi nebezpecny stav a niekde nastala chyba.
Moc moc moc vám děkuji za radu ale tohle je na mne moc kách... lepší by bylo udělat obrázek s připojením obrázku zapojení z lustru,to by mi pomohlo víc a také naznačit jak prodloužit ty vodiče měděným kabelem a o jakém průměru vůči vodiči z hliníku a wago sworkám které tu mám.
Zatím se ale do toho pouštět nechci dokud nezjistím proč mi měřák kabelů pod proudem bliká i v místech okolo vývodu ve stropu.Přece není mozné aby 30-35cm v okolí vývodu byl nějaký kabel pod proudem,to je fakt blbost.
0x
Milá pani Klárko, ja by som Vám doporučoval, nechajte to na elektrikára.
Tých pár ušetrených korún, za pocit istoty Vám nestojí...
Možno by Ste to zvládla, ale ja Vás možem zavaliť smutnými príbehmi
zo "života", a v niektorých prípadoch to boli aj "elektrikári"...
Jano123, kdybych měl poslouchat i já Vašich rad, tak se elektriku nikdy nenaučím a elektrikář by se ke mne mohl nastěhovat.
Poznám pár ľudí, ktorí s elektrikou pracovali bez výbavy a znalosti,
robota sa neurobila, ale vznikol v lepšom prípade "problém".
Ak nemáte okrem znalosti aspoň "vadasku", tak sa toho vo vlastnom
záujme nechytajte. Farby prívodných vodičov berte s rezervou...
Proto některé rady a informace sem vložené mohou pomoci i těm druhým, kteří to budou někdy potřebovat.
Díky všem, to je účel poradny!
0x
Chybí mi tady zásadní informace a to vypnout jistič k danému světlu. Rozhodně nestačí jen klapku vypínače. mnohokrát jsem se setkal , že vypínač někdo zapojil tak, že vypínal jen vodič PEN, fáze byla natrvalo. Nevím, jak se kdo v čem hrabal, jaký je současný stav instalace. Nějaká pseudofázovka od rákosníka za 80 Kč tenhle problém nemusí řešit.
Nebo týpek, co dostal ránu od "bezpečného" modrého vodiče, který měl rozpojený a byl to vodič jdoucí ke světlu. Kde zase byl schodišták a neuvědomil si, že klapka zmacknutá v dolní části neznamená automaticky vypnuto. Přes vnitřní odpor žárovky se dostala fáze na modrý vodič. Dostal pecku,naštěstí tojen vodnesl displej mobilu, když ho s úlekem pustil na zem.
TAKŽE HLAVNĚ VYPNOUT JISTIČ KTERÝ OVLÁDÁ SVĚTLO A AŽ PAK ZAČÍT ZAPOJOVAT LUSTR

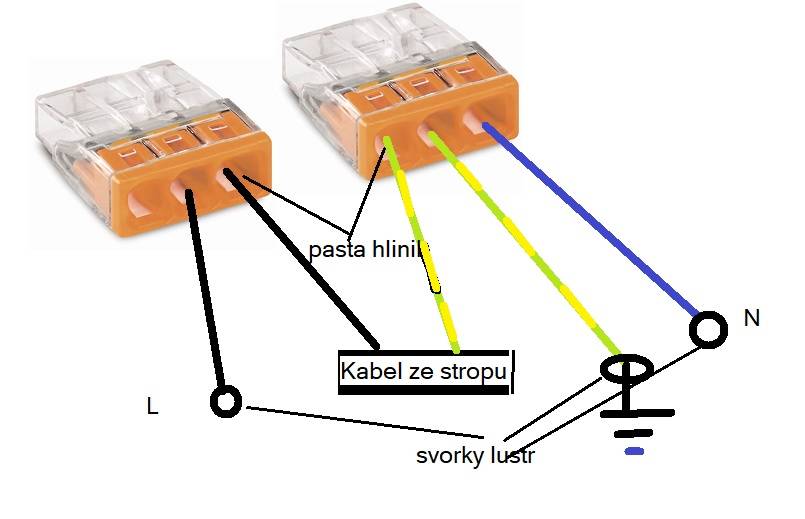

Zapojit dle obrázku kolegy 111®
