Zdravim.

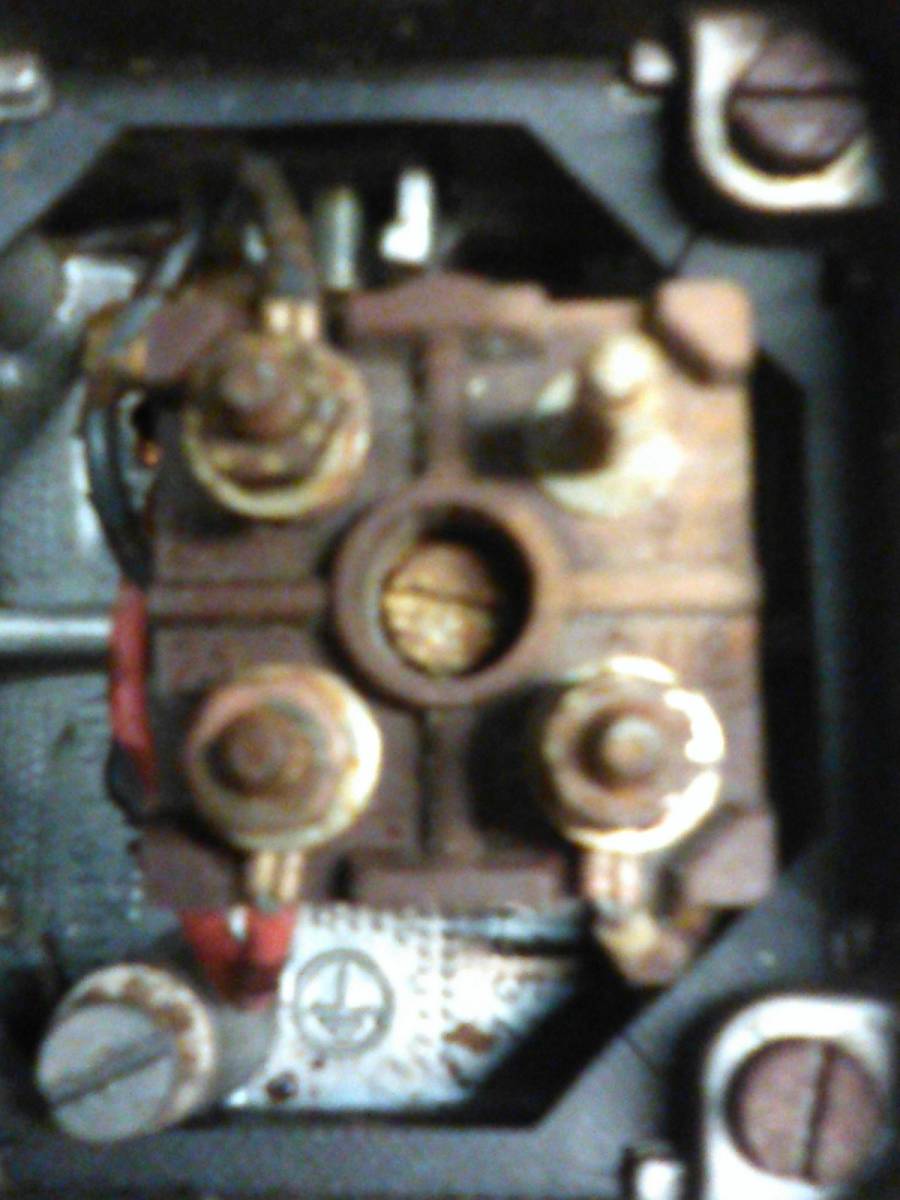

jak zapojit elektromotor 220V 3APC R63-4s. Zkusil jsem vyfotit svorkovnici, ale mobil mam předpotopní, takže foto je děsný.
Víčko s nákresem bohužel nemam. Děkuji za pomoc.
3x
Vypadá to na motor s pomocným vinutím a běhovým kondenzátorem. Obě vinutí budou nejspíš spojená. Chce to změřit odpory. Hlavní vinutí má odpor menší než pomocné.
mylms.cz/...
2x
Tento motor má podle označení připojený kondenzátor, na štítku musí být uvedena jeho velikost a napětí..
Bohužel fotka je rozmazaná, nerozluštím označení jednotlivých svorek.
Dejte ještě pěknou fotku štítku a svorkovnice, podívám se zda k tomu v počítači něco nenajdu.
Skutečně kdysi montovali i takovéto malé úsporné svorkovnice. Pokud tam je označení U a Z, tak Z je pomocná fáze, U hlavní fáze.
doplněno 05.06.23 21:59:
Nebo dříve bylo taky označení D a W. D je hlavní fáze, W pomocná fáze.
Děkuji za pomoc s U-hlavní fází a Z-pomocnou fází.

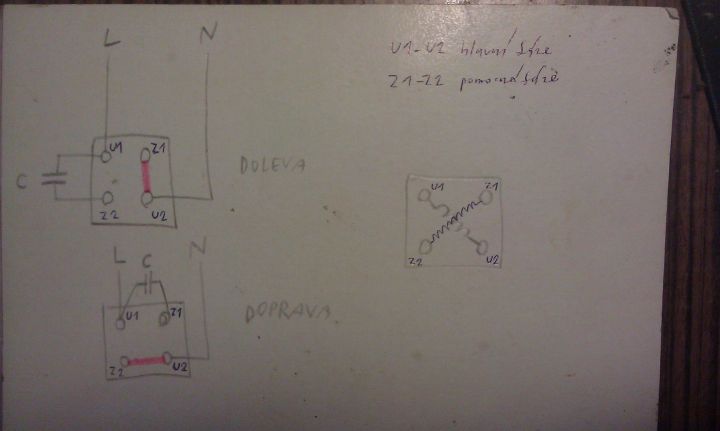

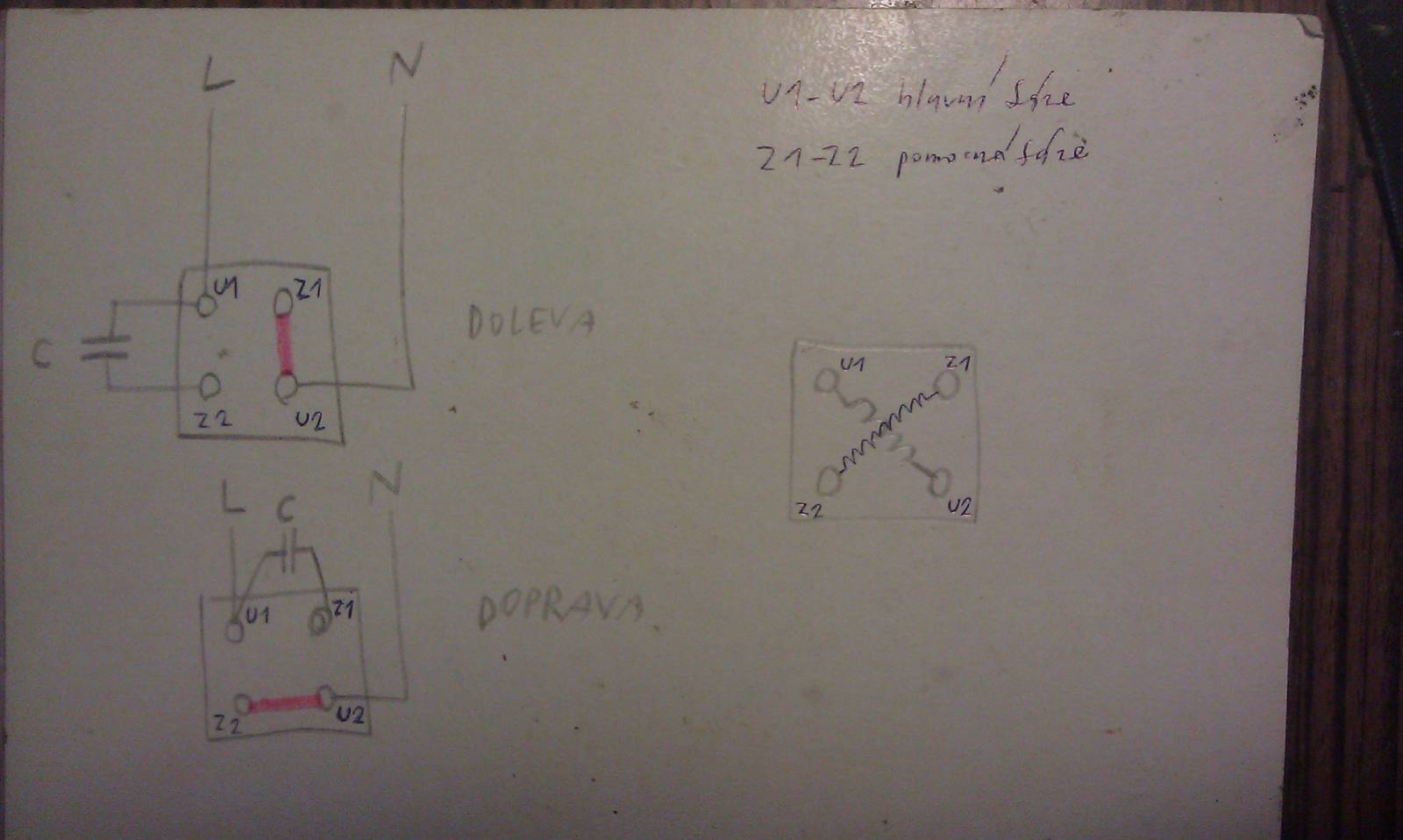

Sednul jsem si nad to a nakreslil a v dílně to zkusil. Motor se točí.
Svorkovnice čtyři šrouby. připojeny vynutí na U1, U2, Z1 Z2 je prázdný. L na U1, N na U2, kondenzátor na Z1 a U2.
Pokud ta jedna svorka - Z2 - je skutečně nezapojená, potom byl motor někdy v minulosti převinutý a vinutí jsou propojena napevno uvnitř motoru.
Ááá- vidím že svorky Z1 a Z2 (= u vás prázdná) mám na nákresu obráceně - přehozené.
Ale to moc nevadí, důležité je vědět kam je připojeno hlavní a kam pomocné vinutí...
0x
Kdybys se vyznal v elektrice, tak se asi neptáš, takže najít v blízkosti elektrikáře a požádat ho o radu.
Já podle fotky odkrytované svorkovnice nepoznám vůbec nic.
Možná je to motor, který už byl opravovaný (převinutý) a proto má na svorkovnici vyvedené pouze tři vodiče.
Možná je to tak malý motor, že se tam větší svorkovnice nevejde, a proto jsou tam pouze tři vodiče.
Já se vždycky orientuju podle štítku na motoru.
Pokud je to motor na3fáze x 230V, tak u nás takovou síť nemáme. Takže bys musel ještě koupit frekvenční měnič, který ti z jedné fáze 230V vyrobí 3fáze x 230V a ty tři fáze pak přivedeš na svorkovnici. A hlavně pořádně připoj ochranný vodič na kostru motoru.
Pokud motor připojíš na naši třífázovou síť, tak motor (vinutí motoru) vyšším napětím spálíš.
Ještě existuje možnost připojit tam kondenzátor a napájet motor pouze jednou fází. Tam ale taky potřebuješ znalosti a ještě musíš vedět, na co budeš motor používat a jestli pro tvoje použití bude zapojení s kondenzátorem vhodné.
