Stojíme před problémem, máme rozvaděč, asi 12 světelných okruhů (kabelů) do rozvaděče a 18 okruhu zásuvkových
Můj dotaz zní, zda-li lze sloučit více obvodů světel pod jeden chránič (řekněme 3 až 4 maximálně)
Z hlavního jističe 3x32A by to šlo vždy do 1F jednoduchého chrániče 30mA 40A a za ním vždy 3 - 4 10A jističe na konkrétní dráty světel a další chránič a další 3 až 4 okruhy... Lze to takto? Vždy by byly propojeny do kříže všechny místnosti (jedná se o hospodu) takže např. By světlo nad kulečník bylo sloučeno se světlem ven a sklepem pod jeden chránič a další zase okruh světla nad barem sloučeny s půdou...
A další dotaz... Lze sloučit 2, eventuálně 3 dráty pod jednu svorku jističe?
Děkuji za odpovědi
Rozvaděč zapojí elektrikář, jen ať víme co nakoupit
3x
Ad. 2 - nelze
Co říká projekt?
Děláme si to sami, zásuvky dráty, vypínače, jedině co tak rozvaděč zapojí elektrikář nyní v důchodě, takže už nemá OSVČ ani nic, proto chceme nakoupit my
0x
Vám řekne elektrikář, co máte nakoupit
Anebo si taky kupujete kanylu?
tuhle chytráci nakoupili 300 miliampérový chráníč do bytu
Ps: Klidně můžete mít jeden chránič na celý barák nech to na tom, kdo to bude zapojovat, pokud tomu rozumí víc než ty
Ale chtěl bych to mít od člověka co ví přesně, ale on jelikož už to několik let nedělá, tak nezná nové přesné normy, proto se ptám zde
Někde jsem se dočetl že 2 dráty stejného průměru lze vrazit pod jednu svorku jističe, že dokonce to povolují značky jako Eaton, Bonega, Schrack, Oez...
Běžně vyvedu z 1 jističe více vodičů, čemu by to mělo vadit? Pro sebe si to takto dělám bez problémů, když bude dodržen průměr vodiče (1,5mm2 jistič 10, max 13A; 2,5mm2 jistič 16A), tak nevidím problém.
Ale pokud je to provozovna pro podnikání, jak se zdá, pozvi si revizáka a jeho vyzpovídej. Každý má jiný práh tolerance.
Lze vůbec legálně jistit tedy jedním jisticem takto? Nebo řekněme jinak
Stejný problém jako u světel řešíme u zásuvek.

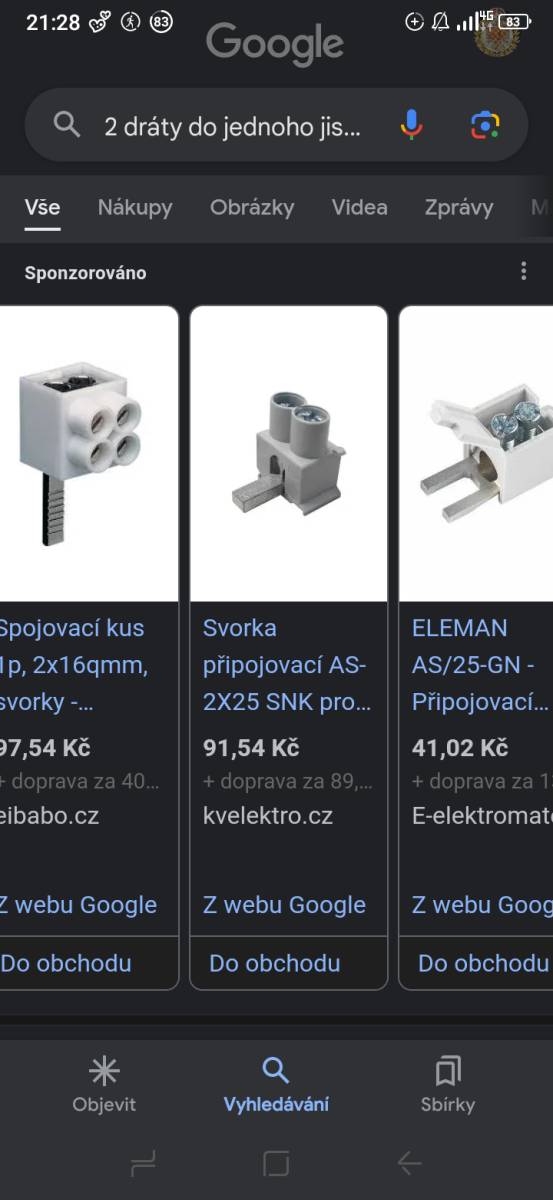

Tím prvkem na principu Wago svorky spojíme 3 okruhy (3 dráty) na jeden vývod, který bych dal do svorky 16A kombi chrániče s jisticem, čímž bych sloučil např. Kuchyňské zásuvky a zásuvky v koupelně. Lze to vůbec takto udělat? Jistit jedním jisticem 2 zásuvkové okruhy?
U světel vím že musí být samostatně
0x
V byte / dome by som vam povedal, spravte to, ako uznate za vhodne. Lenze vy mate hospodu a tu zacina problem, do veci mozu hovorit hasici a tiez potrebujete pravidelne elektro reviziu. Tu vam bezne bez projektu a dodrzania noriem nedaju. Moze byt tiez poziadavka na nudzove osvetlenie fungujuce nejaky cas pri uplnom vypadku a osvetlene sipky ukazujuce nudzovy vychod. To mate vyriesene?
Co sa tyka vasej otazky, norma hovori o samostatnych chranicoch svetelnych okruhov, nie o zlucovani, ake planujete. Riesenim su kvoli uspore miesta a poctu modulov kombi isticochranice 10A / 30 mA.
Právě že se chtělo vyhnout chráničum na každý světelný okruh, ale sloučit je po 3 až 4 pod jeden, protože to vyjde na zbytečných X dalších tisíců korun, o to nám jde, ale asi opravdu tedy budeme muset mít samostatně každý světelný okruh
Zásuvky dáme na více chráničů, topení přímotopy bojler nebudeme dávat na chránič a teď tedy ještě dotazy nejasné
Jak je to s trafem na elektricky ovládané pisoáry 12V které je napojene napřímo na věneček? Stačí 10A jistič?
Kamerový systém s UPS bude jištěn taky jisticem jednoduchým 16A
Takový ten ,,americký" větrák na stropě stačí 10A jistič?
Nebo taky na tyto věci musí být chránič?
No a nakonec... Když budeme mít kuchyňské zásuvky jeden drát a třeba zásuvky na půdě druhý drát a chtěli bychom to sloučit takovou spojkou před kombi chráničem, kde bychom dali 2 dráty a z ní jde jeden kolík do kombichranice, lze to?
Vše vychází z toho, jak dalece chceš se přiblížit ČSN- Již v základních se říká, že : Předřazený jistící prvek má vypnout
jen obvod, který je v poruše... To , že se to dělá málokde, zjišťujeme při následných revizích. Chytráci mohou napadat,
že převážná část ČSN je pouze doporučených! Ano, ale další odstavec... Pokud bude el. zařízení provedeno alespoň,dle této normy, bude zařízení bezpečné...
Nechal bych to udělat od někoho , kdo má trocha šajnu a neptat se na základy- typu připojování vodičů apod.
Žiješ jen jednou a síť pěkně kouše! (I dovede zabít).
0x
0x
Na jeden proudový chranič může být jen jeden světelný obvod.
Pletete si počet svítidel a počet světelných obvodů. Počet světelných obvodů pro vaši provozovnu musí navrhnout projektant na základě maximálního počtu osob, požárních zón a evakuačních tras, stavebních materiálů, požadavků výrobců daných svítidel, stavebního úřadu...
Většina obvodu má 1 až 2 světla, některé nejvíce 4.
A to vše je na 120 až 140m2 zhruba... Takže je jich naprostý dostatek.
Tak světelné okruhy dáme samostatně, to nevadí, chceme aby to prošlo normou, RT už se byl dívat a pokud to zapojené bude, tak to odsouhlasí.
Jen teda ty zásuvky ještě dotaz? Jak jsem psal výše? Když 2 vodiče zásuvek (kuchyň a půda např.) Sloucime do jednoho tou svorkou před připojením na chránič a dáme pod jeden kombinovaný B 16A 30mA tyto 2 okruhy
Pro spotřebiče o příkonu 2000W a vice musí být samostatný obvod.
Na všechny zásuvky musí být doplňková ochrana proudovým chráničem.
Zároveň platí že porucha na jednom obvodu by neměla způsobit výpadek na jiném obvodu.
0x
Ak mate v rozvadzaci dva kable niekam ku svetlam, to neznamena, ze su to dva okruhy. Mozete to spojit a nic tym neporusite. Nie je rozdiel medzi tym, ked z rozvadzaca pojde jeden kabel a nasleduje odbocna krabica, odkial uz pojdu kable dva a medzi pripadom, ked idu tie kable priamo z rozvadzaca.
Pojem "okruh znamena nejaku skupinu svetiel alebo zasuviek, tie projektant navrhuje zapojit spolu, aby to malo nejaku logiku, napriklad : vsetky svetla v satni, svetla nad barom a pod
Prasacina je prave pospajat dokopy nesuvisiace veci ako 2 nad gulecnikom a jedno z pivnice (sklepa).
