Dobrý den,
ptosím, mohl by poradit někdo, kdo má zkušenost v technickými výkresy. Jak se do výkresu (půdorysu či řezu?) značí venkovní elektrické rolety na oknech/dveřích?
Byla provedena dodatečná montáž rolet u nezkolaudovanho domu a paní na stavebním chce tuto změnu zakreslit do změnového výkresu.
Děkuji za odpověď
4x
Rolety se v půdoryse nijak nezakreslují... používá se na to akorát symbol pro prvky, které mají samostatný výpis, třeba dveře a okna... takže kolečko s písmenem a číslem (např. okna jsou O1 - O10, dveře jsou D1 nebo T jako truhlářské prvky) a čára k prvku. V řezu se v případě prováděčky kreslí celej ten kastl u dokumentace pro stavební povolení se tam nedělá nic. V pohledu k tomu můžeš dát taky odkaz, že to tam je...
2x

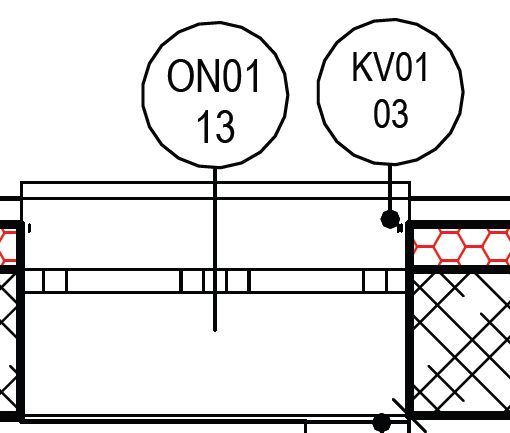

Dobrý den, já bych to namaloval jako na výkrese viz odkaz - 2x slabá, plná čára a uvnitř slabá čára přerušovaná + slovní popis. Je to pro stavební úřad (nikoliv diplomová práce), tak jde jen o názornost a pochopení umístění rolet. Zdravím!
P.S. Ten obrázek si zvětšte, ať to vidíte lépe.
doplněno 11.04.23 12:53: Nemate zac.
