Dobrý den,

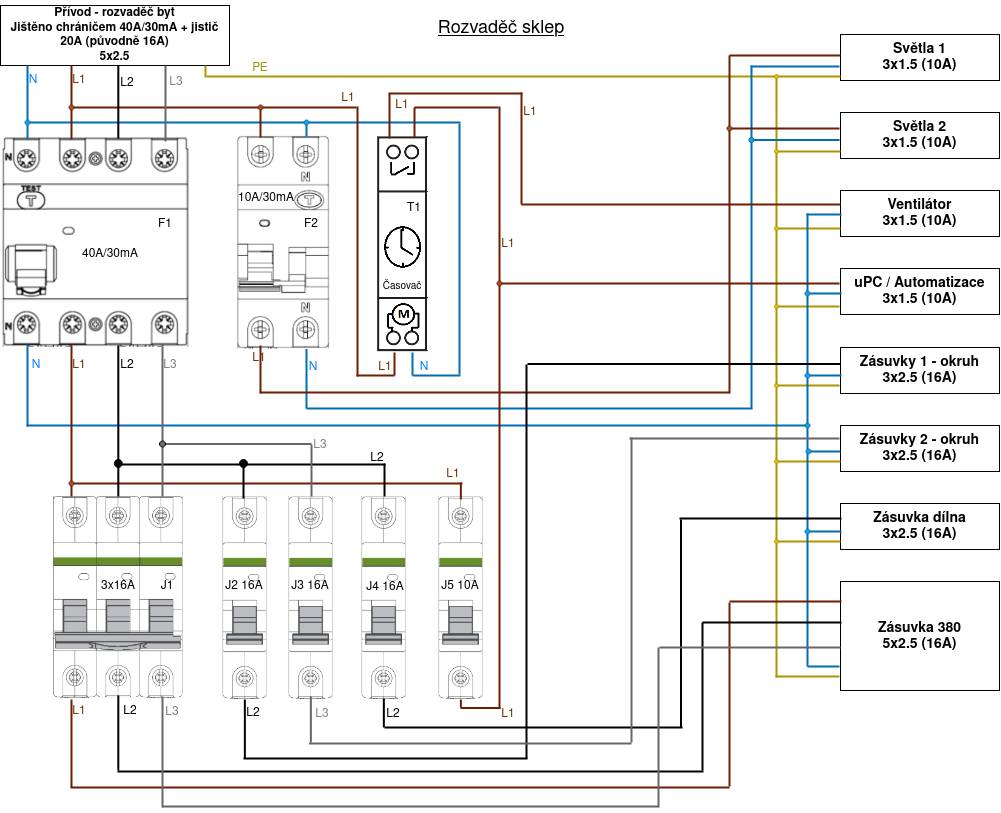

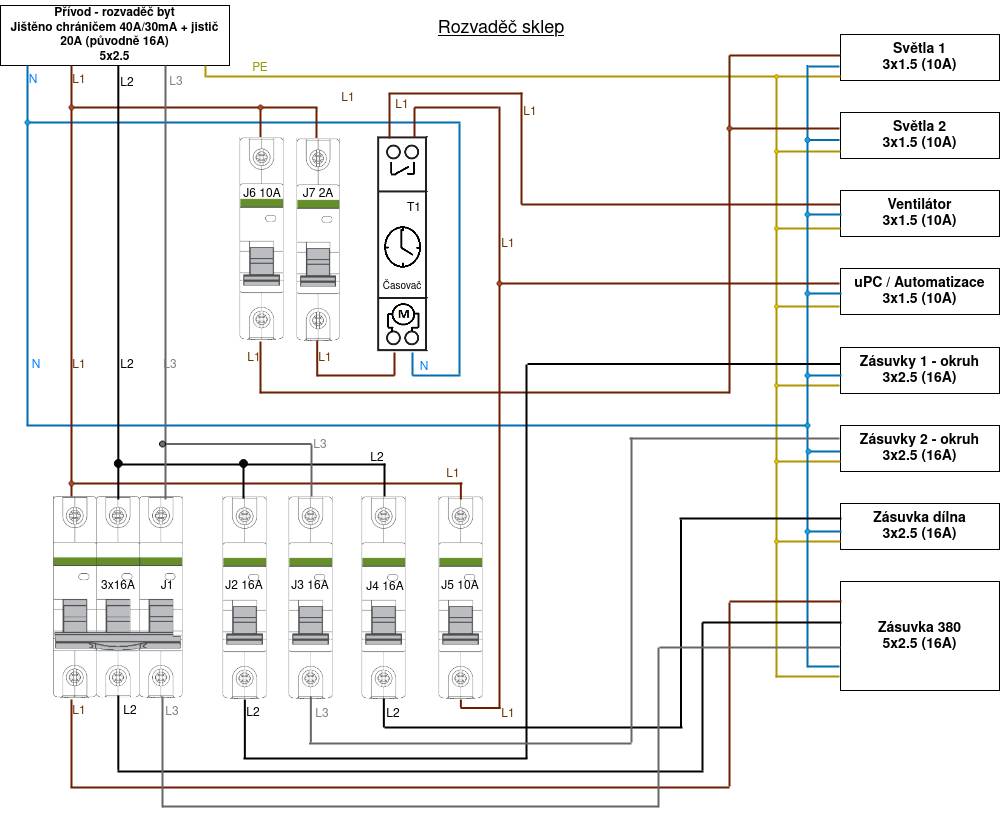

Chci se zeptat, zda navrhované zapojení rozvaděče je správně. Jde o podružný rozvaděč do sklepa. Z bytu jde do sklepa kabel CYKY 5x2.5 délky cca 5m. V bytovém (nadřazeném) rozvaděči je proudový chránič 40A/30mA + 3F jistič nyní 16A, chci jej nahradit 20A (do bytu vede 3x25A). Ve sklepě je více místností, proto vícero okruhů světel i zásuvek.
Díky za rady / názory.
6x
doplněno 18.03.23 02:38: Další problém je RCD pro světla. Mas 2 okruhy 10A + 10A. Pokud budeš mít světla na maximálním odběru proudu, tak RCD nemůže mít pracovní proud 10A, ale ideál 25A. Pokud tam bude pár žárovek či LED, tak si můžeš koupit jističe B6A a B4A a RCD 10A můžeš nechat.
To jsou hlavní chyby bijící do očí.
0x
@gumidek ok připomínky. Z popisu není jasné zda ten 3f jistič v nadřazeném rozváděči je za chráničem nebo mimo. Pokud je předřazen, tak chrániče nemají smysl a lepší varianta by byla vzít nechráněmný přívod 3x20A, kabel CYKY-J 5x4 a na světla chránič s nadproudovou ochranou.
Ano, před tím 3F jističem já chránič v bytovém rozvaděči. Je to tak že je před tímto nakresleným rozvaděčem je ještě bytový rozvaděč. Podle vás teda nemá smysl tam dávat F1 (proudový chránič) a místo jističo-chrániče lze použít jen jistič (světla)?
Chrániče vyřadit a dát jen jističe. Není zde splněna koordinace spínacích prvků ČSN 33 2000-5-53. Bez ohledu na normu nejsem schopen změřit parametry chráničů, Pokud je citlivějčí nadřízený chránič, tak vybaví a následující chránič nemám šanci změřit. Je to častá chyba, kdy měřím chránič a najednou mi vypadne přívod. Pak zjistím, že je přívod napojen na nadřazený chránič bez zajištění selektivity. Nadřazený chránič bude zatěžován dalěším reziduálním proudem a může vypadávat. Volil bych variantu z volnéo přívodu a kabel CYKY-J 5x4.Přívod bych právě volil TN-S (správně TN-C-S). Jináč bych musel přizemnit bod rozdělení.
Je problem ten kabel 5x2.5? Problem je ze ho natahli elektrikari uz pri rekonstrukci bytu a vede od bytoveho rozvadece pres obyvak do sklepa. Uz je zaomitnut a za nabytkem. Nova ryha na novy kabel se mi uplne sekat nechce, je z toho desny bordel. Ve sklepe pojede max. svetlo, radio, vrtacka, prumyslovy vysavac. Maximalne 1F svarecka, ale to fakt jen obcas a nachvilu.
On tam má jištění 20A, jestli bude odběr ze dvou fází 16A a vracet se nulákem bude kolik? To je problém v propojích rozvaděčů. Poddimenzované vedení.
Nebál bych se dvou fází i tří. Bude se to chovat jako vektorový součet u motoru a nula mi nevadí. Problém je, že na jedné fázi má dva jističe a každým poteče 16A. Když vezmu koeficient vypínací křivky 1,45, tak dostávám 23A, které může téci max. 1h a u dvou jističích je to 43A. 20A jistič přenese max. 29A a to už je pro průřez 2,5 docela záběr. Ať to vezmu z jakékoliv strany, tak to nevychází.
Dobře, děkuji všem za vyčerpávající odpovědi. Už mám představu, jak to udělat. Jistit budu až ve sklepě. Dám tam jistič 3fázový 16A + 1F 6A na světla. Chránič nechám jen ten bytový. Holt sklep vyhodí i byt. Místo 20A jističe v bytovém rozvaděči dám 3f spínač, ať se dá z bytového odpojit celý sklep.
Tazateli oprav si 5x2,5 na 5x6 ideál nebo 5x4 minimum. Nulakem mohou téct velké proudy!
Díky, až bude chvilka, kouknu na to. Je to v četině, ale zatím nevím co s tím...
Trošku ovládám AutocCad.
Třeba bude něco jednodužšího. I já hledám cestu nejmenšího odporu a hodně taková schémata sám pro sebe udělám v malování.
Ale myslím, že je už požadavek při projektu rozvaděče právě takový profi výstup schémat jako podmínka revize. Ale nejsem si jist. Dělám auta.
Gumidku, každý program je jednoduchý, když se s tím člověk naučí.
požadavek při projektu rozvaděče právě takový profi výstup schémat jako podmínka revize.
Jak jsem již několikrát psal, dělal jsem elektriku v několika bytech, vše bez projektu, nikdy ho po mně nikdo nechtěl.
@111: Ty vymakaný jističe jsou, dle mého názoru, normálně stažené obrázky jističů Noark z webu a pak vložené do diagramového webového softu, na který tazatel postnul odkaz.
Ano jsou to Noarky, stažený z webu výrobce... Můžu sem nahrát, jestli chcete. Pak se to jen nahraje do programu a pospojuje. Je ro celkem jednoduchý a rychlý.
Ten jistič je zbytečný oddělovat od ostaních jističů. Prakticky ovládací napětí se dává na 1. fázi. Pro ostatní je to zbytečné. Tady bch světlo zařadil do 3. fáze.
Ja bych to jistil az ve sklepe, protoze praskla zarovka ve sklepe nejspis ten 20A jistic vyhodi a bezet kvuli tomu ze sklepa do bytu? Jasne ze muze vyhodit i 25A hlavni jistic, ale...
Tech 5 metru 5x2,5 ve zdi jisteno byt nemusí kdyz ve sklepe bude hlavni jistic... zalezi kudy presne to vede.
A na svetla tam mas nakreslen 16A jistic
Už se těším, až Vás budu žádat o školení, když chci postavit rozvaděč.
Přestava je, že zadám "přístroje" do rozvaděče a aby program navrhl rozmístnění "přístrojů" a propojení...
Podobně, jako jste měl trpělivost a chuť učit pana Gumidka.
Milane, OEZ myslím takový program na stránkách má, tak pohledejte. Jen si nejsem jistý, jestli nemusáte zadávat IČO firmy, aby si ověřili, že jste od fochu.
jawacek350@, díky moc, s IČem není problém...znám jich desítky...
Děkuji jdi hledat...
---jejda, tam toto je...ale co je ten správný?
0x
tak já k tomu dodám: pokud ve sklepě bude chránič, tak přívod do sklepa vzít z hlavního rozvadše před chtáničem průřezem 5x4, pak dát chránič ve sklepě a jističe. 2x 16A na jedné fázi je blbost, z každé fáze jeden 16A a to světlo to už nezatíží, možná by tam stačila 6A na světla a to přivařit na libovolnou fázi. Tím se osamostatní ochrana sklepa od zbytku domu..
0x

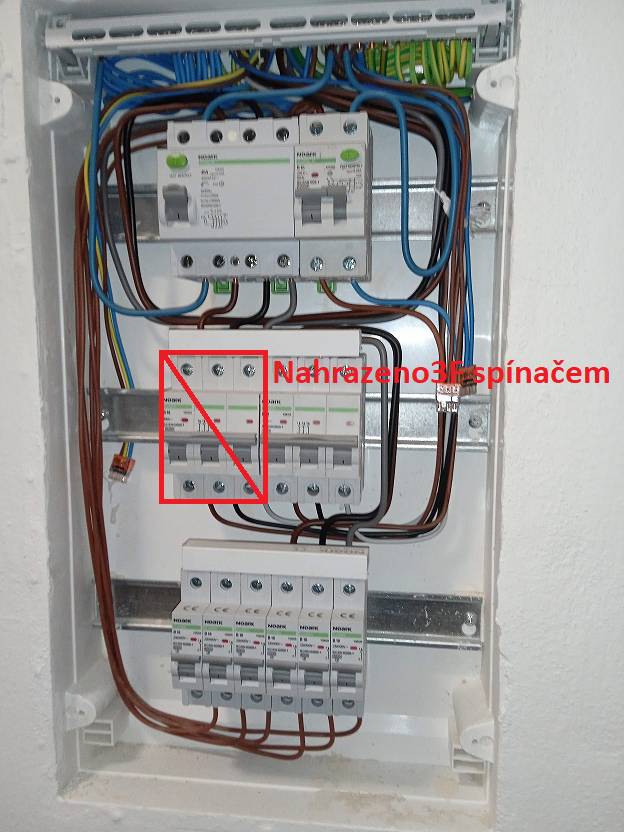

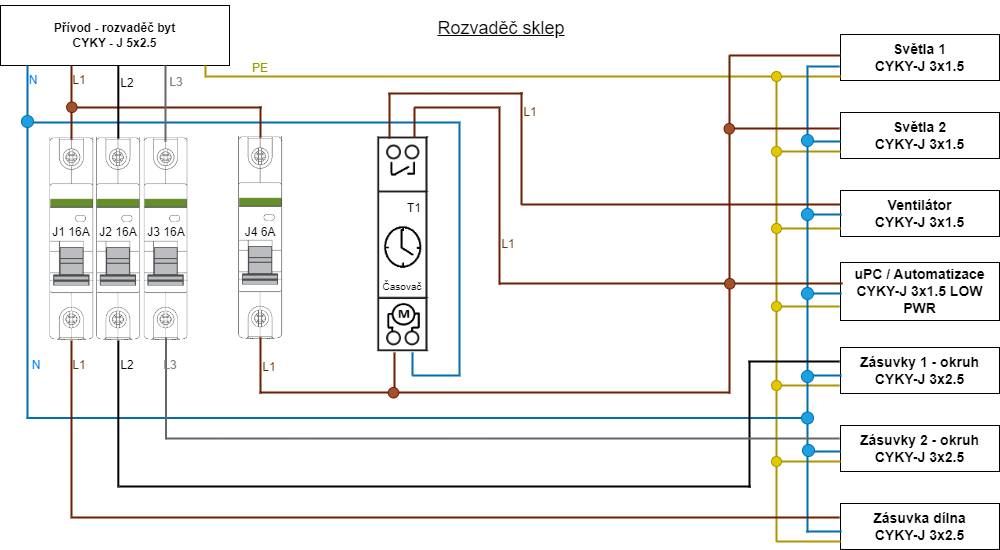

Tak zjednoduššené a snad už finální schema. V bytovém rozvaděči nahradím 3F jistič 3F spínačem a budu jistit až ve sklepě. Obrázek dole je rozvaděč v bytě.
no je třeba kupovat větší, než jsme si spočítali alespoň o 25%vono se tam ještě něco dá, aby to nebylo prázdný.
no já bych na horní a spodní DIN dal svorkovnice eshop.elkov.cz/...
jsou různé barvy podle fází i pro N a PE a různé průřezy..jo a na konec přijde krytka, abych nezapoměl. Ty koncové drží i jističe
A pak bych si tam dal vhodné svorkovnice N a PE

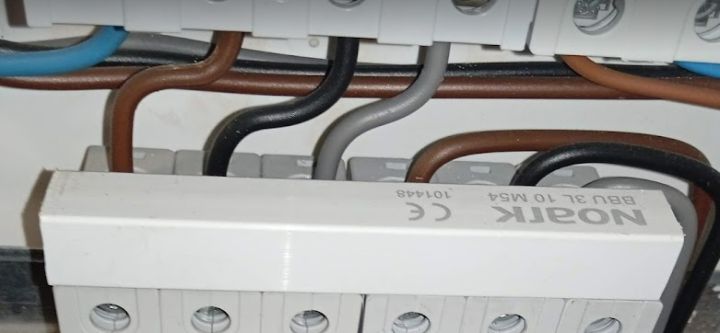

jo a ty pracovní svorky se dají propojit hřebenem nejdelší je 10 svorek ale propojují se i více tak že se hřebeny na poslední svorce skončí 2 ten co končí a ten co začíná, zkracují se štípačkama
