Dobrý den,
mám takového brouka v hlavě. Už předem předesílám, že zapojovat to bude elektrikář, ale rád bych tomu přišel na kloub sám a něco malinko předpřipravil a rád bych to pochopil.

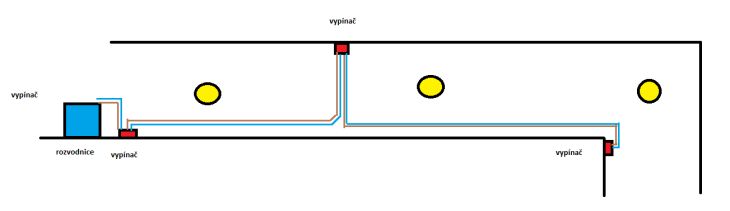

Jedná se mi o chodbu, kde budou pravděpodobně 3-4 LED žárovky, a ty se budou rozsvěcet a zhasínat 3 jednoduchými vypínači na třech místech (jeden rozsvítí, druhý jinde zhasne, je to schodišťák že?). Pro představu přikládám obrázek.

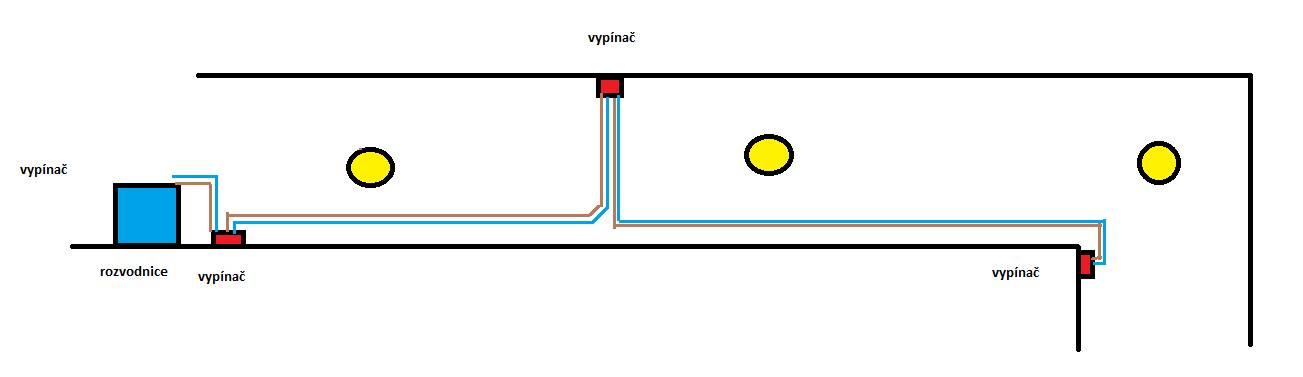

k obrázku s vypínači: je takhle možné to zapojit s tím, že ke každému vypínači přivedu dvakrát 1,5 cyky a mám vymalováno?

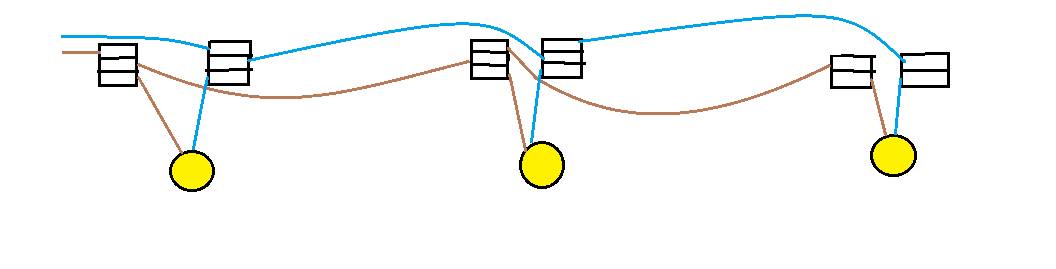

k obrázku se světly: pochopil jsem správně zapojení LEDek? Případně jak bych do tohoto okruhu zapojil 3x tento led panel t-led.cz/...? Kdybych se náhodou rozhodl zapojit k tomu normální LED zárovku na GU10, co budu potřebovat na propojení?
Spolu se to vše spojí v rozvodnici že?
Pokud si uděláte chvilku čas a pokusíte se mi to vysvětlit, budu moc rád, protože jsem prošel všechno možné a jsem z toho jelen.
Moc děkuju.
3x

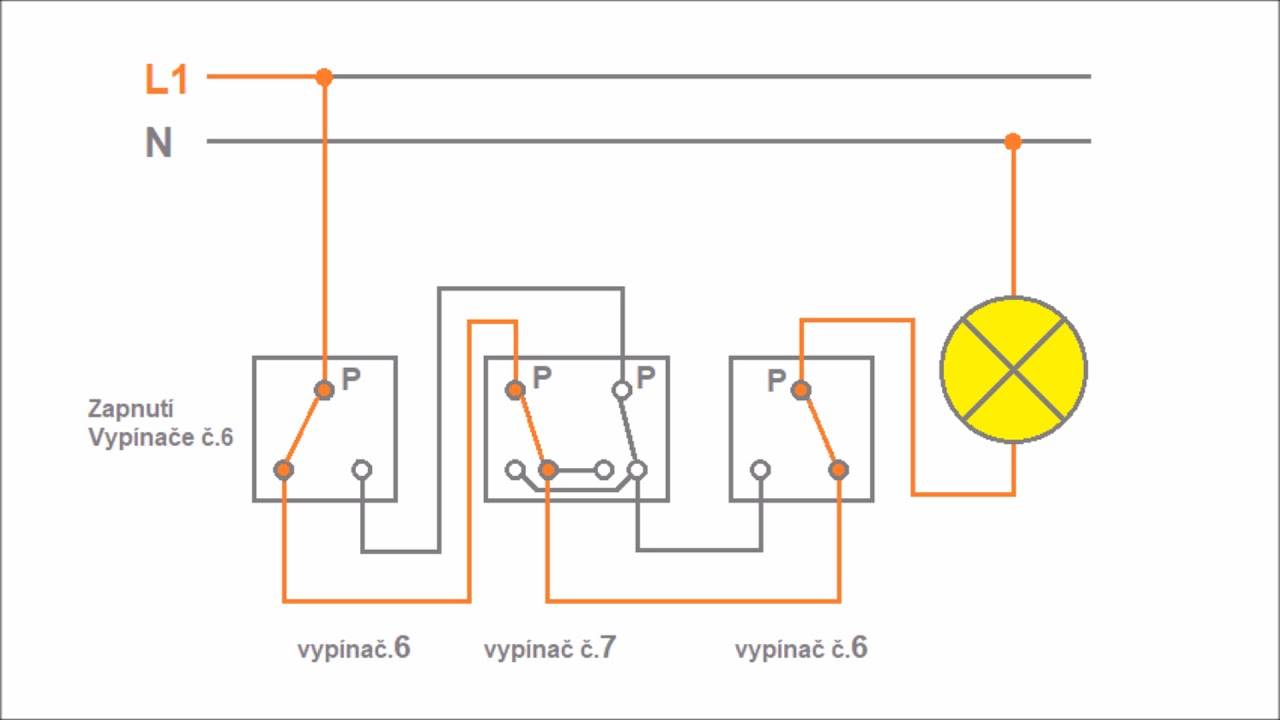

Pokud chcete tři a více vypínaču, musíte použít křížové zapojení - tzn na krajích budou schoďištáky a mezi nimi křižáky
tady to máte i s obrázky
CYKY 1,5 bude naprosto vyhovující
dobře, chápu tedy 6 - 7 - 6 u vypínačů, ale co s těmi LED světly? Jak je propojím mezi sebou, to nějak nechápu. Kolik je potřeba svorek k jednomu světlu,
ještě teda otázka, když teď teoreticky osadím SDK desky a u vypínače a z děr pro světlo polezou dva 1,5 cyky bude to ok?
3x
Od rozvaděče k prvnímu vypínači č.6 přivedete 3x1,5, barvy vodičů hnědá, modrá, ŽZ. Od té šestky ten samý kabel k prvnímu světlu, od něj k druhému, od něj k třetímu. Od té šestky další kabel 3x1,5 k prostřednímu vypínači č.7, barva vodičů hnědá, černá, šedá. Od sedmičky tentýž kabel k poslednímu vypínači č.6. Zbytek propojí elektrikář. Toto je jedna z možností.
doplněno 15.03.23 21:32:
Ne, v žádném případě. Ani není důvod, ty kabely mají téměř stejnou cenu
díky, to je asi to co jsem potřeboval.
reálně je to asi prasárna, ale dá se použít normální kabel (hnědá, modrá, ŽZ) s tím, že se přeznačí, místo hnědé, černé, šedé?
