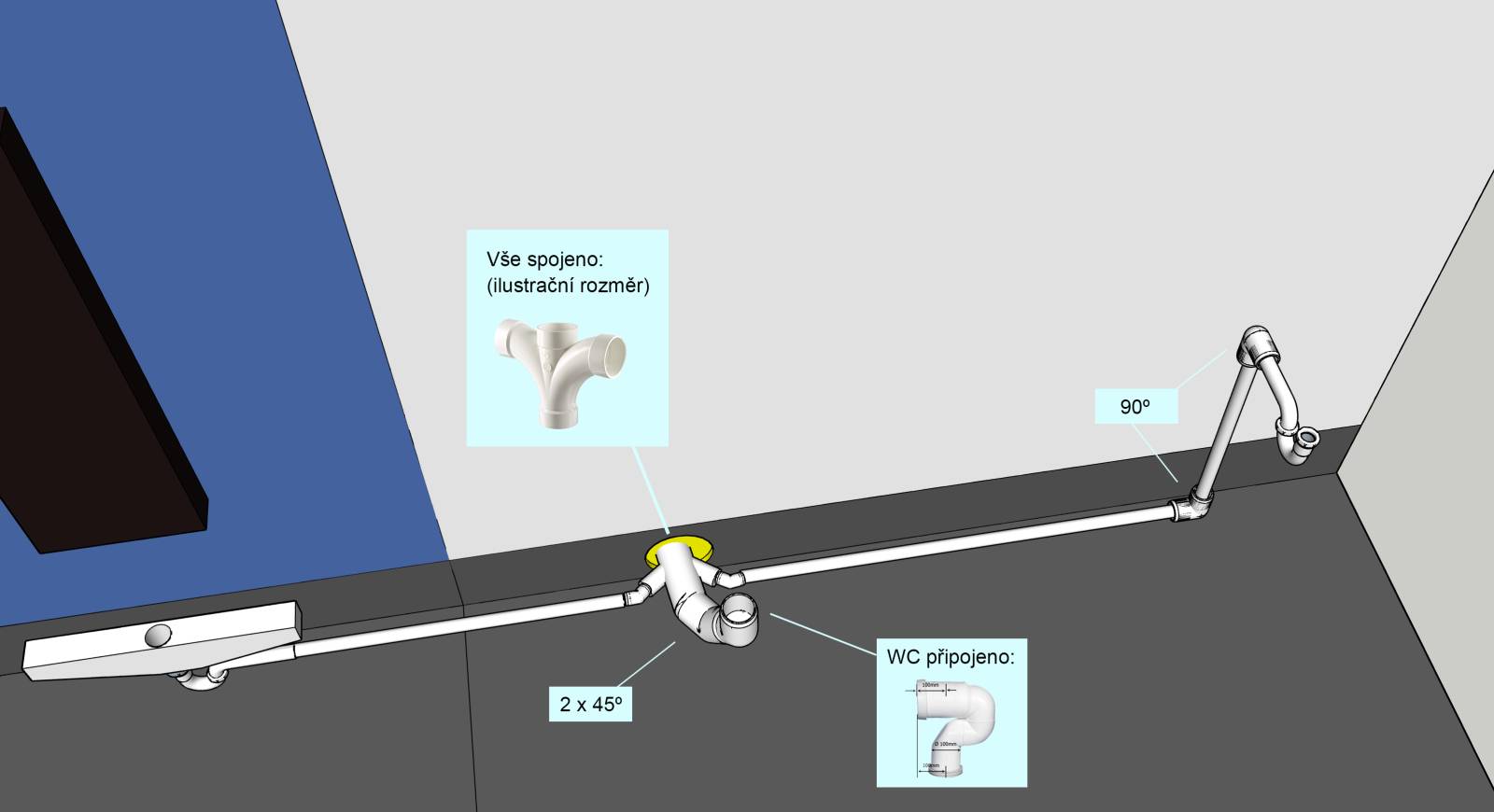

Mohla by nějak takto vypadat vnitřní kanalizace v koupelně (zleva: sprcha, WC, umyvadlo), nebo je toto úplně špatný směr? Rozměry i spád pouze ilustrativní.
4x
Tak jako tak ale musí být minimálně jedna stoupačka v domě odvětraná. Pokud je pak svislá část této stoupačky delší jak cca 3,5m, měla by na této stoupačce být přivětrávací hlavice.
Spojovat takto odpad ze sprchy, umyvadla a WC (ta "ležatá" část), to není dobrý nápad.
Je problém že jsou všechny 3 spojené naráz, nebo vůbec to, že je chci spojit takhle blízko sebe?

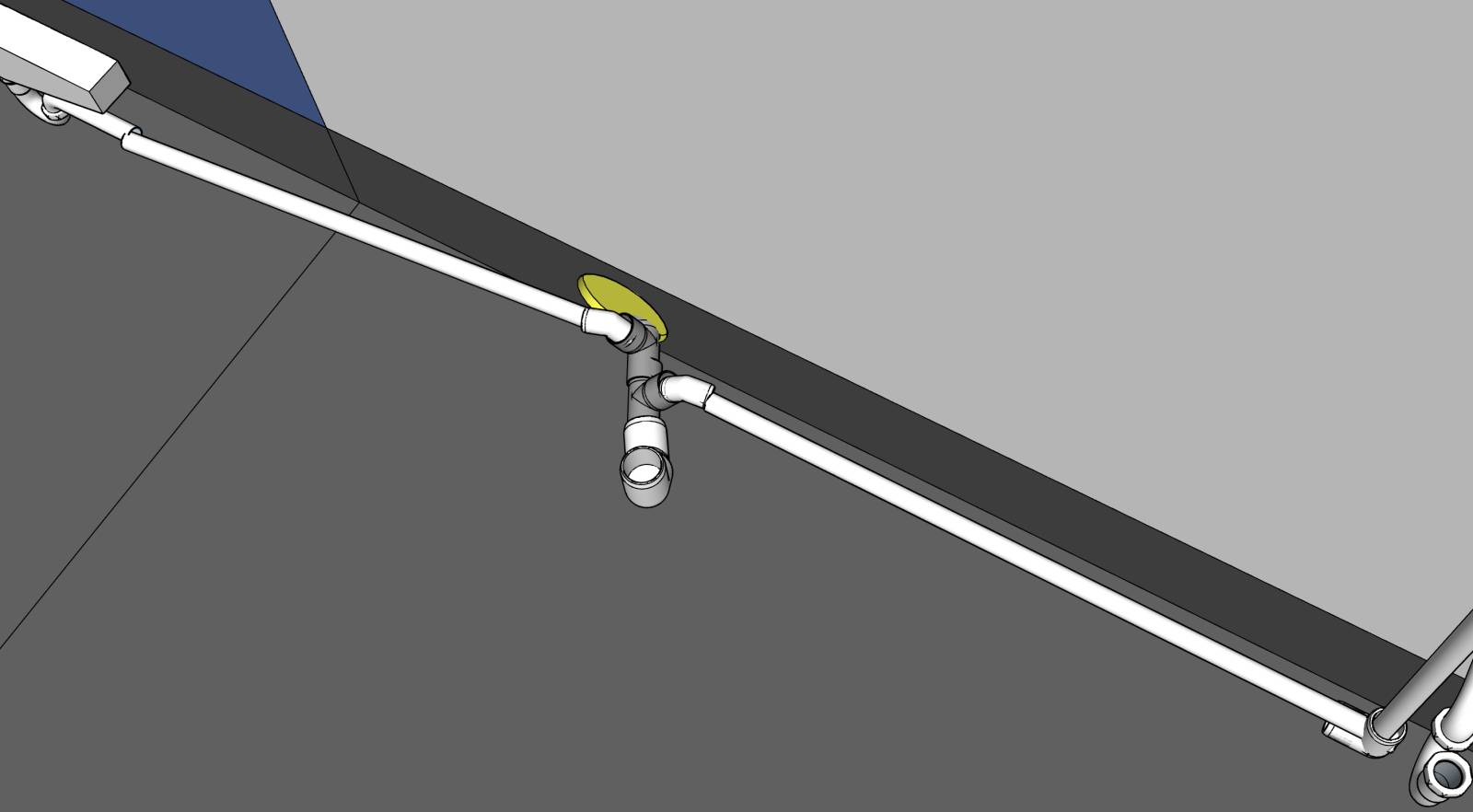

Aktuálně to vypadá nějak takhle (příloha), kde je to do trubky z WC připojené zhora na dvou místech za sebou.. (Ta téčka jsou tady rovná protože jsem nenašel 3D model, kde by byl ten "sklon" pro odtok vody)
Ideálně bych to vše napojil na svislou část stoupačky, tak by to mělo být.
Tak jak to máte Vy, tam se může voda u WC dostat i do šikmého propojovacího potrubí umyvadla či sprchy.
Díky moc za odpověď! Už rozumím té logice, snažil jsem se to narvat do podlahy protože tam to bylo doposud, nenapadlo mě to připojení rovnou na stoupačku.

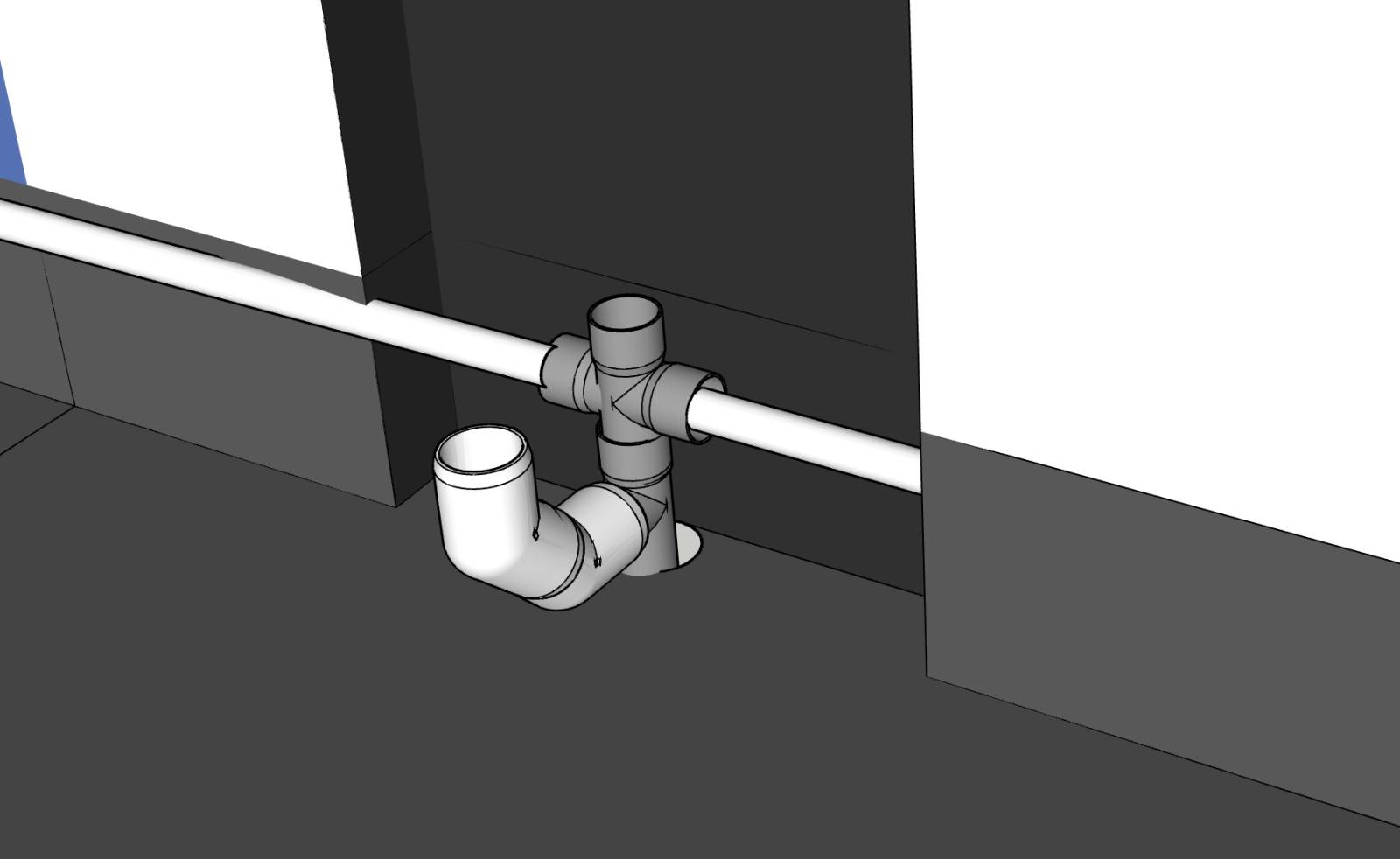

Na výšku by se tam vešly 2 armatury (s malým mezikusem) – chápu to správně, že by to připojení mohlo vypadat třeba nějak takhle? ( Dvojité Y / kříž pro sprchu+umyvadlo a jedno Y pro WC)
2x
Mohla, jen pod umyvadlo bych dal nedal koleno 87st., ale nejake s mensim uhlem. Samozrejme by mela byt nekde stoupacka hl. potrubi vyvedena nad strechu...
