Dobrý den,

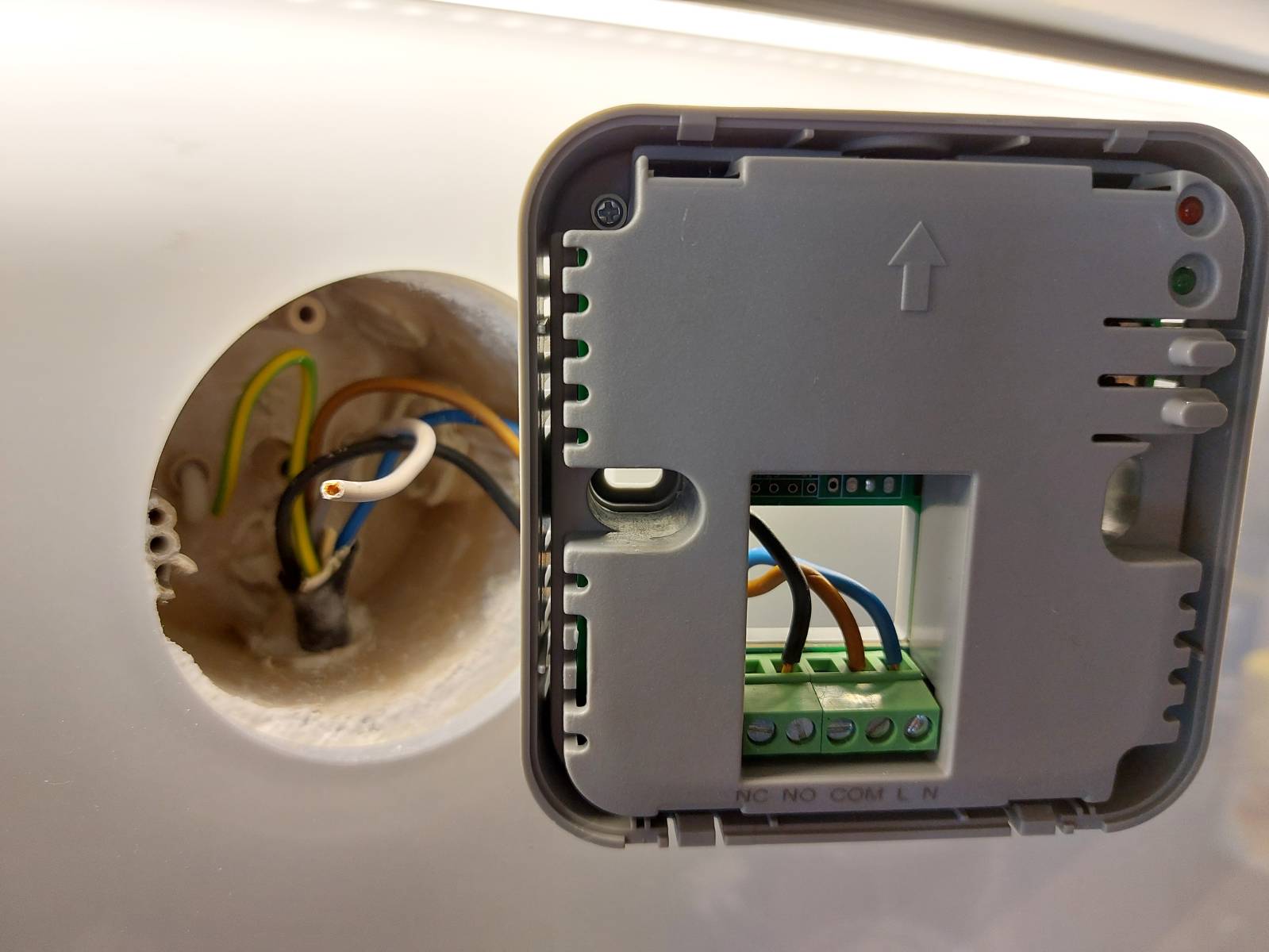

rád bych vás požádal o pomoc při zapojen termostatu na podlahové topení u tepelného čerpadla. Na foto je zapojený nový termostat, který ale nepomohl a v místnosti se stále netopí.

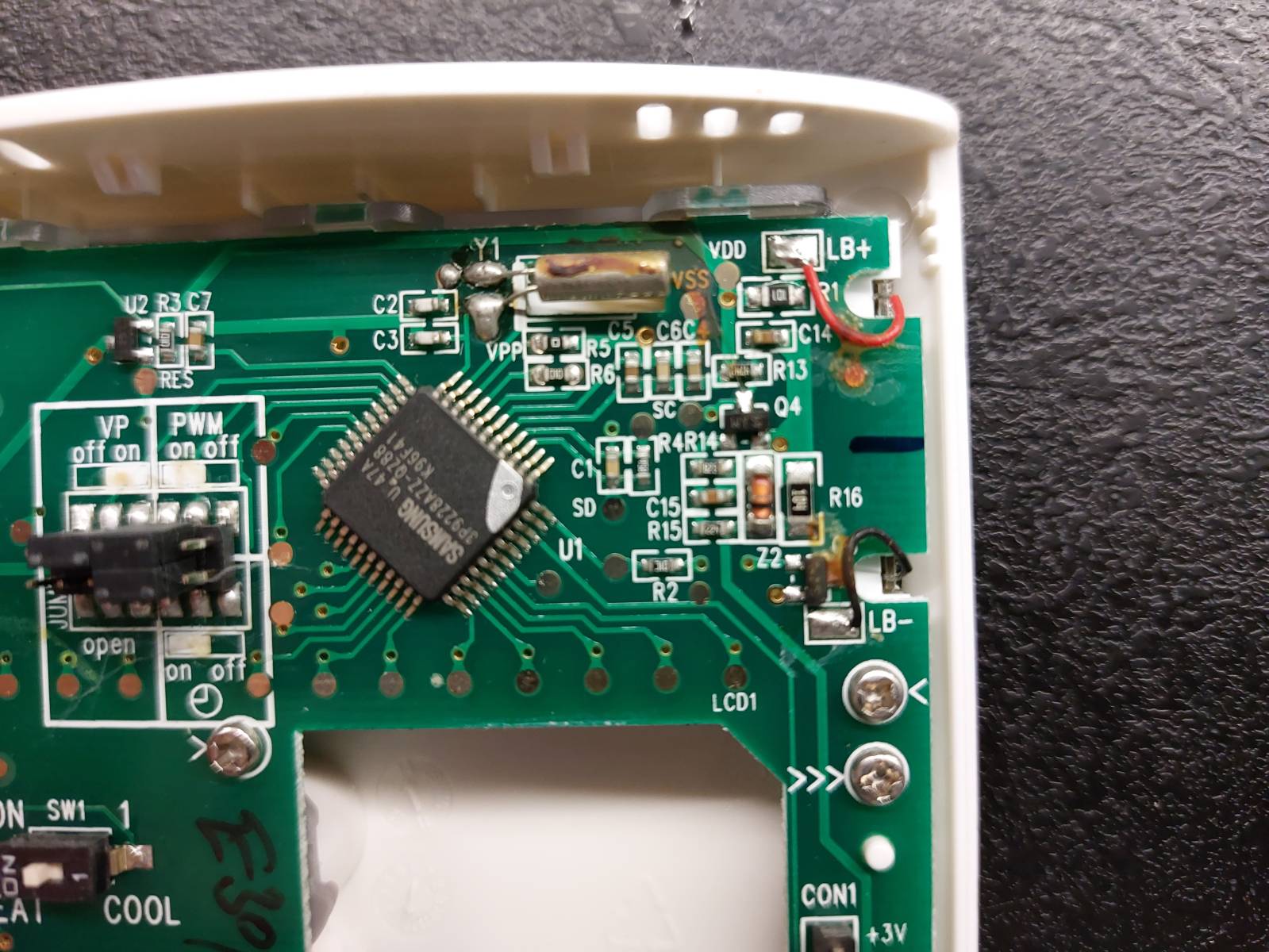

V dalších dvou fotkách je možné vidět původní termostat kde černý drát byl napojen na šipku. Na třetí fotce je elektronika původního termostatu, kde si myslím, došlo k poškození (očouzená místa) ale jelikož jsem lajk tak za to ruku do ohně nedám.
Původní termostat v minulosti fungoval a podlahové topení v místosti topilo.
Můžete mi prosím poradit jak dosáhnout kýženého výsledku a to fungování termostatu?
Děkuji za vaše rady
0x
Také počet vodičů do podlahy.
Pamatuješ jaký drát šel kam u starého?
Termostatů je mnoho typů a zapojení.
doplněno 03.02.23 16:48: Lens mi našel toto:
Týdenní programátor (termostat) s funkcí Wi-Fi AR-18WF pro plynový kotel, bezdrátový
Výrobce Čína
Moje chyba. Nový termostat je Bezdrátový Wifi Termostat WBW2black a starý je Salus ERT30.
U starého L - hnědá, N - modrá, Šipka - černá.
Tento termostat má regulovat topení podlahy v místnosti kde je krb a při překročení teploty má dát signál termostatickým hlavícím aby uzavřel okruh při zvýšení teploty z důvodu topení krbem a zase naopak při poklesu teploty má otevřít okruh a zpět zase topit.
0x
No odpověděl sis sám ERT L a N je tvrdých 230V. Ze šipky pak je spínaná fáze pro topení. Porovnej s novým..
Nový má také přívod pro 230V.Pak musíš propojit fázi na střed kontaktu a spínací kontakt NO pošleš do topení..
0x
Teda vadaskou zjistí napětí mezi dvěma svorkami, většinou označené L a N.
Na L by měla být fáze, na N nulák.
.
Svorka COM slouží na připojení fáze na přepínací kontakt, který je ovladaný termostatem.
Svorky NO a NC jsou obráceně funkční. Pokud je jedna sepnutá se svorkou COM, tak ta druhá je s COM rozepnutá. A obráceně. Termostat potom podle teploty přepíná fázi mezi NO a NC.
.

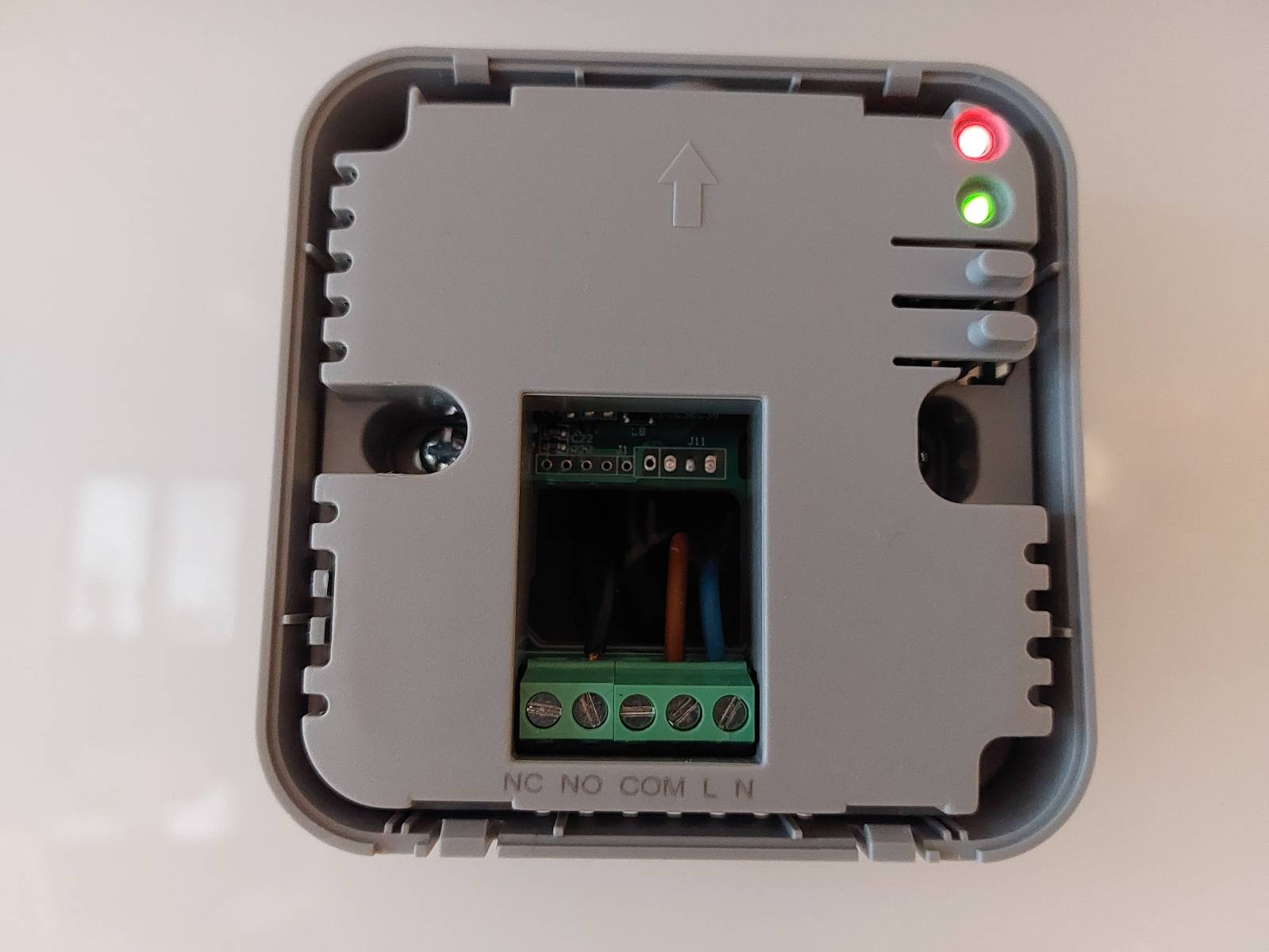

Na fotce je vidět, že svorka COM není připojená. Do svorky NO je připojený černý vodič, dá se předpokládat, že to bude odchod do topného tělesa.
Předpokládat! Nejsem na místě.
Nevím, jak a kolik vodičů bylo zapojeno v původním termostatu. Ovšem o nuláku do topného tělesa nevím nic, kde je zapojený?!
.

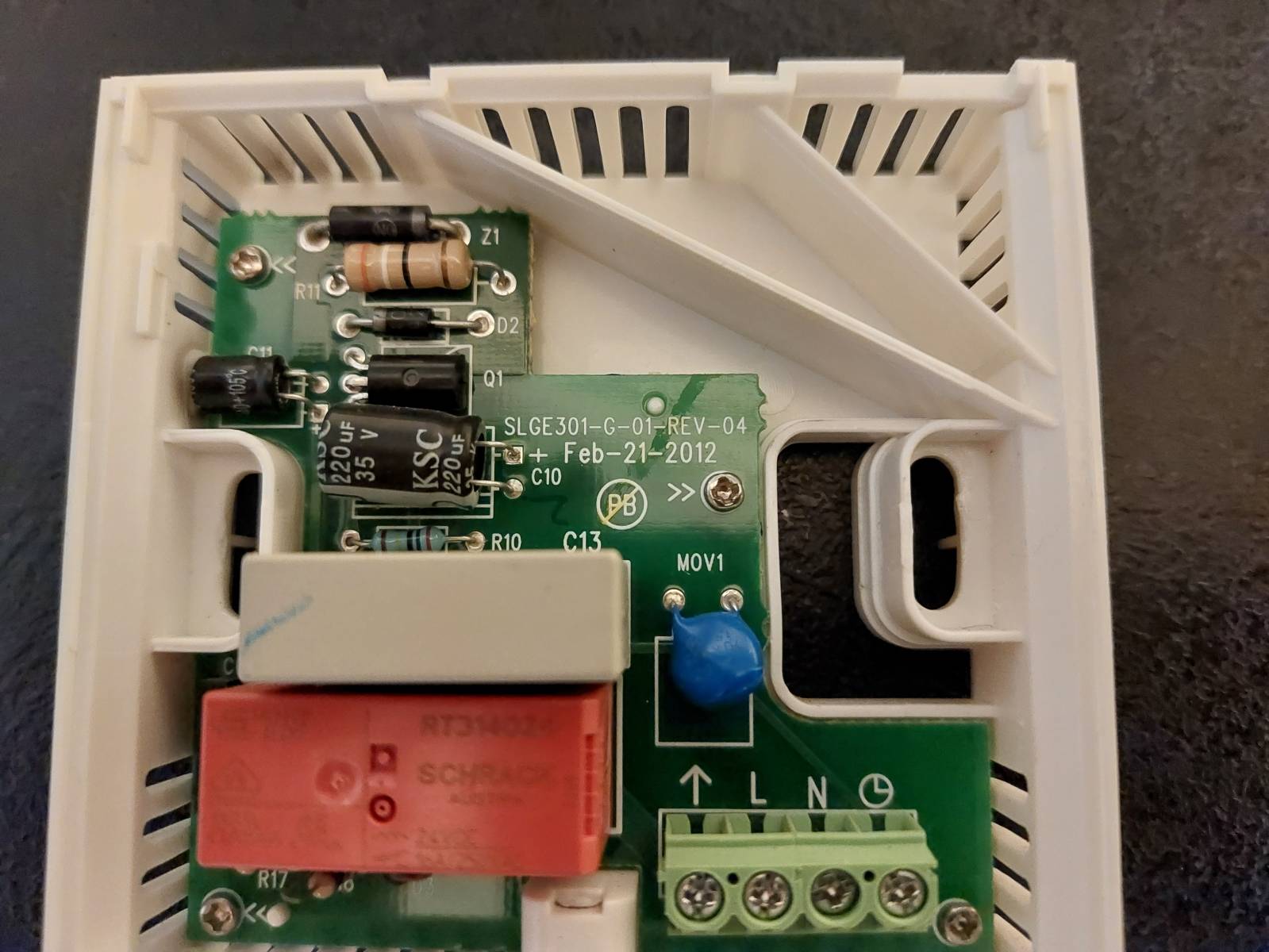

Podle třetího obrázku je svorkovnice značená zleva: Šipka, L, N, hodiny.
Logika říká, že fáze by měla být uvnitř strojku připojena na spínací kontakt, ze kterého výstup je na svorce se šipkou. V tomto případě to bylo to růžové relé Schrack.
.
U nového termostatu zřejmě chybí propojení krátkým vodičem svorky L se svorkou COM.
Bez měření není vědění! Co kam?
Pokud je na hnědém opravdu fáze, potom na L. Zjišťuje se fázovkou!
Pokud je na modrém nulák, potom na N. Měřit vadaskou L proti N!
Černý bude zřejmě odchod spínané fáze do topného tělesa. Ovšem o nuláku do topného tělesa nevím nic, kde je zapojen...
.
Elektrikář po změření vypne příslušný jistič. Co nejméně zapojuje pod napětím. Laik do toho nemá vůbec strkat prsty!
0x
Predpokladat bez merania je v elektrike cesta do rakvy alebo k znicenej instalacii. Zmerat privodny kapel, podla toho zapojit na termostat.
Teoreticky : L = hneda, N = modra, sipka = cierny
POZOR : ak ma tepelne cerpadlo bezpotencialovy kontakt, tak to, co som pisal vyssie neplati, nesmiete mu tam poslat ostru fazu ! V tom bol povodny lepsi, spinal NO a COM svorky bez prepojenia na 230V !
Cize ak si nechcte znicit cerpadlo , volajte odbornika, vy nemate znalosti a pristroje.
