El.zásuvka na bytovém rozvaděči

Pane Hejkal, ale dyt vídíte, že tam standam píše, ža tam je stejně (malá) chybka!

u teto zasuvky a i jinde neni dulezite co se do ni strci, ale na kolik (A) je dimenzovana pak pridelit jistic (nesmi prekrocit max. A zasuvky) pak navrhnou vodic, ktery musi snest A jistice, samozrejmne dle celkove situace.

V každém případě to je jak od prasat.Ale to nic.Mě dělala elektriku firma a mám to ještě horší.

Dělají se zásuvky rovnou na lištu DIN tu zakup a je to.

Ano.

Zapojte to ale na okruh, který je vytížený nejmíň- pro jistotu.

Jinak je to práce na cca 20min, hlavně si nezapomeňte vypnout hlavní jistič před rozvaděčem.

Tu zásuvku umístěte nahoře vlevo vedle lišty, a kabely protáhněte lištou, skrz průchodku (pokud se tam tedy drát ještě vejde) až do skříně,.

Bude to to nejjednodušší, a přitom nejestetičtější.

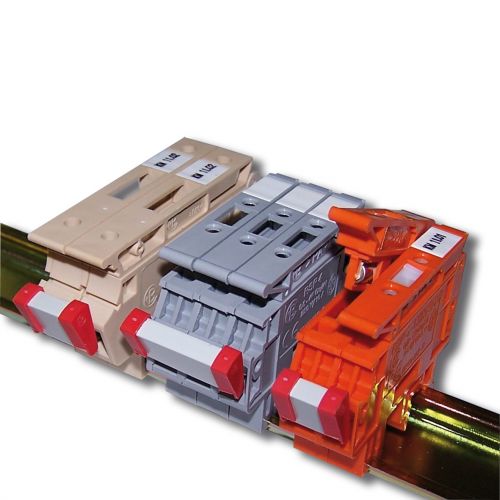

pokud mas v rozvadeci misto a porad chces zasuvku do rozvadece muzes pouzit zasuvku na DIN listu

www.elima.cz/obch/... a nikde neni napsano, ze zasuvka nemuze byt jistena jisticem na svetelny okruh.

Zdroj mas cca 140mA zde se nemusis niceho bat spis bych uvazoval zda mas misto o 1A -2A jistici. Nebo pojistce, ktera se take da dat na DIN listu do rozvadece.

urcite nepouzivej ledajakou troj- linku. V rozvadeci ti staci bezna pouzit draty z CYKYny.

jj nejjednoduší řešení je zásuvka na DIN lištu. Zabere jen dva moduly (jako dva jednofáz. jističe) takže pohoda.

...ale pak nejdou zavřít dvířka...

to nepujdou, ale Kubinec si musi vybrat co mu vyhovuje s navrhovanych moznosti. Zasuvku muze zde dat prakticky kam bude chtit a neni to v rozporu s normou treba na bok rozvadece..pokud se tam vejde.Nebo dat jine trafo rovnou do rozvadece a 2x lankem napajet modem, jak jsem psal je mnoho moznosti.

To už je skoro jedno, i v topné sezóně.

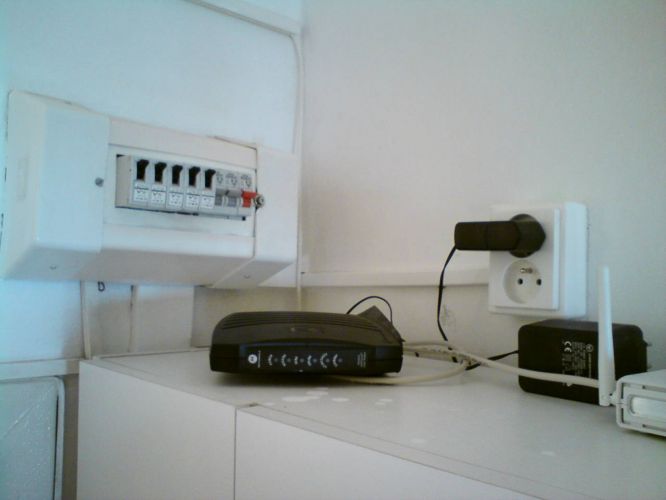

naobrázku to nevypadá nejlíp, realita není zas až tak nejhorší. Modem běžně neleží na boku! a adaptér je zapojený! vpravo je wifi. VY to máte mnohem hezčí a taky výsledek bude hezčí. Když si nevíte rady se zapojením, což se může stát. Nachystejte si lišty a zásuvku a zkušený elektrikář Vám to za 1/2 hodky zapojí. Dáte mu dobrej oběd a je to.

no a je to

Kubinec muze dat zasuvku nad rozvodnici a modem hodit vedle nebo nad zasuvku na dve hmozdiny(temer kazdy modem ma takove uchyceni nachystane) a kdyz bude soucasti modemu i Wifi... neni nic lepsiho.

to je bez debat bez pragrafu a prakt. zkusenosti do el. nesahat a nic nemenit.

vyhlaska 50 a § a nasledne prezkusovani v tomto oboru nejsou jen tak pro srandu.

osobne mam §6,§10 a pridavam se k tomu co napsal Hejkal.

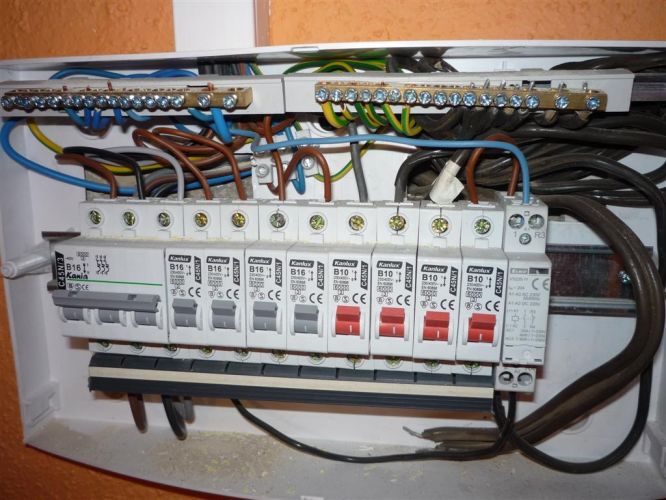

Modrý do lišty vlevo nahoře, nulák vpravo nahoře, a černej do nějakýho jističe dolů, nejlépe zásuvkového.

A hlavně si nezapomeňte vypnout hlavní jistič na chodbě, případně na sloupku.

Já bych tedy modrý NULÁK zapojil vlevo nahoře, a ochranný zelenožlutý vpravo nahoře...

Jinak nevím kdo to zapojoval, myslím, že zelenožlutý PE má být vlevo nebo nahoře a modrý N vpravo nebo dole...

O tom jsem ještě neslyšel, že by bylo předepsáno kde V ROZVADĚČI má který můstek být. Ale vzhledem k tomu že se svět už dávno zbláznil mě nepřekvapí vůbec nic

Nic takoveho neni predepsano. Je to jedno co je vlevo ci vpravo, klidne to muze byt dole, naboku... .

Tak modrej a zelenožlutej jsou jasný,a černej(hnědej) na jeden z těch červených jističů nahoru-světelnej okruh.Jestli tam neplánuješ nic jinýho než modem tak to stačí a norma to povoluje.

hlavne pouzij stejny prurez at pak oba dva v jistici dobre drzi. Az ho vyhodis dej vedet podame si ruce, me se podarilo vyhodit celou ctvrt v Praze vcetne tramvaji a pak cely strahov

Nic protože mezi nulou a jednou fází je vždy 240V.

Zkusím to jinak-mezi zelenožlutým a fází 240V.

mezi modrým a fází 240V.

mezi fázemi 400V.

Pardooooooon píšu pořád 240V a ono je to samozřejmě 230V.

Mezi fázemi bys to hochu pohnojil.My jsme to odnesli nedávno díky vypadlé zemi na rozvaděči,z druhé fáze se to přes pračku propojilo do nuláku a odešla pračka,Settopbox,a několik žárovek.

Musíš prostě mezi jednou fází a nulákem - hnědou a žlutozelenou.A potom dej fotku,jaks to provedl!

JABRAKA

nulák je modrý!

radek LOL to žiješ kde? Nulák modrý? On už to není pracovní vodič? A co je pak žlutozelený? Informační?

Co to meleš. Když je třívodičový rozvod tak černá(hnědá)-fáze. Modrý-nulák. Zelenožlutý-zem.

Když o tom nic nevíš, tak nepiš, strapňuješ se.

to chce klidek, jina doba jine nazvy. Neznamena kdyz to neznaz, ze to neni nebo nebylo.

precti si tohle:

www.odbornecasopi/...

mluvili jsme o 240V a v rozvodu do zasuvky ( 240) je faze a pracovní vodič. To pak bychom mohli mluvit o 22KV.. a co , že se to mezi usekem snížilo na 400V? Ve chvíli kdy se to zapojí jako 240V do jednofázové zásuvky je to pracovní vodič. I když nula je dnes jako pracovní ... doufám, žes to rozdýchal. Problémem je , že se diskuze překuluje z jednoho napětí 240V na jiné 400V... to chce klid ... stačilo napsat, žes psal o 400V a neztrapňovat se Když jsme u toho "mletí" a poučování, zopakuj si učivo 4, třídy psaní "Z-S"

standam Bodík for you

správně píše dexx: černej na jeden z těch červenejch, nahoru, tam jsou odchody z jističů, dole je společný přívod.

Nemáš boiler?Asi to bude spínaní nočního tarifu.

a hele . . .opravovanej panelák . . že JO? zásuvka bude mít 3 nové vodiče (3x1.5mm CYKY-J) modrej, zelenožlutej a hnědej. Modrej zapojit k modrejm, zelenožlutej k zelenožlutejm a hnědej na "červený" jistič (vpravo u jističů) pod šroub nahoře. V zásuvce se zapojí modrej k pravé zdířce, hnědej k levé zdířce a zelenožlutej je nahoru na kolík. KAždopádně před zapojováním vypnout hl. jistič na chodbě. Když dáte podle barev dráty každej na svoje místo není myslim co zkazit.

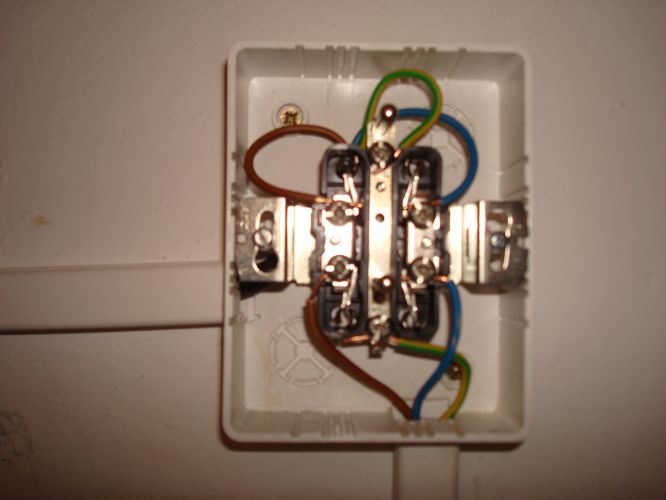

takhle sem to sešrouboval. Vyhláškusem bohužel neviděl.hejkal asi bude nadávat.ale co . .

Pane bože,co to tady proboha někteří radíte? Jestli pane Kubinec nevíte jak získáte 230V a jak 4OOV tak do toho rozvaděče prosím vás nehrabte. Nehledě na to,že rozvaděč je elektrické zařízení, do kterého mohou hrabat jen osoby s patřičnou kvalifikací a osvědčením. Neberte to jako buzeraci

přesně takovýto příspěvek jsem čekal. Ale když se opravdu zeptáte odborníka s papírem a razítkem na zapojování el., tak Vám řekne: "zásuvku si zapojíš sám". a když mu řeknete že nezapojíte, tak u nej vypadáte hloupě. Navíc do rozváděče se v žádném případě NEHRABE, ale využíjí se jen volná místa k připojení káblů dle popsané a normalizované barevnosti.

Nebudu nadávat, snažím se jen poradit a hlavně vysvětlit, proč tak a ne jinak. Něco desítek učňů jsem za mlada vyučil, a potěší, když se ke mně hlásí padesátníci a tvrdí, že například moje vysvětlení závislosti proudu na napětí si do dnes pamatují... (můžu ve vnitřní poště vysvětlit i druhým)

to zapojení je téměř v pořádku, elektricky to fungovat bude, jen bych ten horní nulák dal pod šroubek z druhé strany, teď se při dotahování může vysouvat. Ale to je jen u starých zásuvek a vypinačů, nové už mají stahovací příložky, tam je to jedno...

možná, že si to někdo po přečtení zapamatuje a při svých pokusech s elektrikou to aspoň správně zasune pod šroubek...

hejkal .. ja jsem ho tím ani nechtěl zatěžovat. Ale se šroupama to dodržuji dodnes, ale Ti mladí to už u mědi nedodržují. Naštěstí to není takové jako u hliníku. Na druhé straně, když už to má přitáhnuté, tak už mu to nevypadne

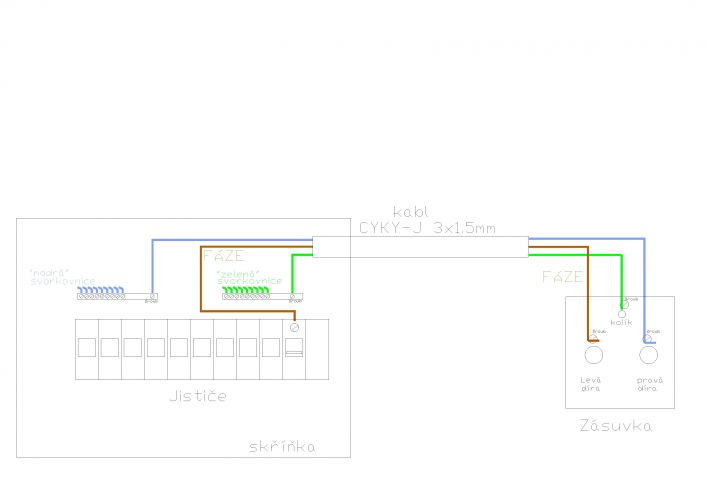

ideový náčrt

miramira - perfektní planek. Jen dotaz pro mou informaci : Co přesvědčilo ( ted´ nevím koho) lidstvo ( elektrotechnický svět ), že se nyní dává na 16A jen 1,5mm kabel? Vím, že v německu to bylo běžné vždy, ale u nás ne. Když jsem dal na zásuvkový obvod 1,5 byla to ostuda. Ted´poslední dobou se to stává i tady standart. Proč? Mělo ČSN takové rezervy nebo jsme jen ustoupili EU? A tedy otazka : Na 25A mi 100% dnes stačí 2,5 mm? To je šíleně proti učení, které všichni máme. Děkuji předem za poučení, co k tomu vedlo a odpověd´. Přeji pěkný den. p.s. to sis s plankem pohrál v nějakém editoru, nebo použil nějaký CAD?

vse je to o ulozeni kabelu resp. chlazeni a typu vedeni a izolace, ale v podstate mas pravdu 2,5mm a jisteni 25A je mozne a plati to pro kebely a ulozeni, ktere spadaji do skupiny 3 a +30°C. To ze stim nesouhlasim je druha vec. Proste 25A jistic tak 6-10mm bez ohledu jak a kde je to vedene, proste standart pro domacnost.

Jinak drive 1,5mm-6A (svetla) 1,5mm-10A(zasuvky)

dnes bezne v domacnosti 1,5mm-10A(svetla), 2,5mm-16A(zasuvky) a chranene FI 30mA.

již to tu bylo řešeno v některé z debat, že na jednu dvě zásuvky postačí CYKY-J 3x1.5mm. I autorizovaný elekrikář mi řekl, že to nevadí (jen pro tento konkrétní případ). Navíc dotazovatel myslím uvedl, že chce připojit router (možná i wifi). . . tem má odběr cca do10w. Myslíte že je nutné dávat na 10W spotřebič CYKY-J 3x2.5mm? Nutné to (muj nazor) není. a není zde ani pravděpodobnost, že na zásuvku v chodbě (předsí) u stropu bude připojovat např. troubu s příkonem 3000W. Tu (dřívější) debatu pokuste vyhledat sám. V žádném případě nikoho nepoučuju. Doma mám zářivku kuchyně 13W a na ní je takový ten káblík, který když budete chtít, tak skoro přetrhnete v ruce (od výrobce). Zde by opravdu mohl 3x1.5 postačovat (navíc v mědi, že) (obyč. autocad - 5min. práce) howgh.

to je spis proti zkratu ne pretizeni na pretizeni se pouzivaji jine pristroje. Zasuvka muze byt klidne napojena i na svetelny okruh napr. tzv. uklidove zasuvky, ktere jsou pod vypinacem a jsou napojene i z vypinace.

Dale je jen nutne dodrzet prurez vuci jisteni takze 1,5mm a 16A je OK pro jinak ulozene kabely, ale v nasem pripade bude kabel v liste tak jisteni max.10A a max. proud 15A pri +30°C. Samozrejme kabel to zvladne, ale tohle je psano a dano, tak je to nutne dodrzovat.

jj mě šlo o to, proč dnes výrobci a už i cech elektrotechniky uvadí , že na 16A stačí 1,5mm, když do ted´to nestačilo. Zda nejde jen o nějaké hloupé šetření materiálem. Ja mám na přívodu do chaty 6mm 25A a odvod do chaty 4mm 25A. Což samo o sobě nemá logiku, protože když to vyžaduje ČEZ před elektroměrem ( 6mm ) , jakto že ZA ním už stačí jen 4mm? Dokonce revizní technik mi tam chtěl nechat dát jen 2,5mm. Pravda, je že vše drží a nepřehříva se, ale logiku to nemá. Navíc se jedná o dřevěnou chatku a kabel je vně dvou dřevěných desek vyplněných nějakou vatou na zateplení. Nikdo neví co to uvnitř může dělat. Tuhle změnu prostě nechápu. ( ted´ se nebavím o řešení dotazu tazatele )

pred jisticem 25A mas pojistky apod. tak proto 6mm a za 25A jisticem 4mm. Dnes i izolace je jina(samozhaseci) resp., kdyz kabel ma CE a esč muze byt i v dotyku s horlavim materialem(drevo) drive to tak nebylo a muselo se to pitlikovat.

oprava: pytlikovat

standam ted´ tu logiku nechapu: Před jističem 6mm a za jen 4mm. Jen to že to projde jističem a elektroměrem, nevím proč pak stačí nižší průměr

jestli to chapu dobre tak to mas nasledovne:

nekde nejake pojistky napr. 32A -> 6mm -> jistic 25A -> 4mm -> zde rozfazovano na dalsi jistice 2,5mm, 1,5mm

jisti se vedeni ...za, a pokud ti nekdo dal 4mm na 25A tak 6mm staci na 32A

zapomel jsem ne elektromer, ale to je jedno. Posloupnost jisteni je jasna a proto se muze menit prurez CU.Samozrejmne kdyby misto 4mm bylo 6mm nicemu to nevadi

standam tys mě doběhl. Ano je to tak. Jenže 32A > 6mm se změní jističem 25A na 4mm a mezi jističem a pojistkami není nic co by muselo nutit systém mít 6mm. Ale vysvětlil jste to 100% a logicky. Ale já to řeknu jinak : 32A ( musí být ) > 4 mm ( může být ), tedy proč CEZ řekl, že MUSI byt 6mm, když takovou zátěž to nikdy mít nebude a nemůže, když jistič je o řád menší ( musí být ) a tedy jen 25A. Ale asi tohle nemá řešení. To co jste napsal, mě to dostatečně vysvětlilo. Děkuji za BOD

BOŽE ale já odbočil od původního mého dotazu. Když zatížím 4mm 25A v nejhorčích podmínkach .. je to bezpečný průřez? Děkuji

Skupina č. 1 jednozilove(samostatne zily):

4mm - max. 42A a jisteni 35A

6mm -max. 54A a jisteni 50A

Skupina č. 2 vicezilove(kabel):

4mm - max. 34A a jisteni 25A

6mm -max. 44A a jisteni 35A

pri teplote +30°C

koeficient pri teplote nad 30°C izolace PVC

>30°C - 35°C 94%

>35°C - 40°C 87%

>45°C - 50°C 79%

...

z toho plyne, ze je to OK. Jinak by jsi nedostal revizi. Osobne to mam 10mm a 6mm

Jak říkam, revizní technik mi vystavil revizi na pojistka 32A >> 10mm AL >> jistič 25 >> 4mm >> El.měr >> 2,5 mm >> domovní rozvaděč

A těch 2,5 mm jsem vyměnil na 4mm TEDY : pojistka 32A >> 10mm AL >> jistič 25 >> 4mm >> El.měr >> 4 mm >> domovní rozvaděč .

Takže dle vaší tabulky v teplotě POD +30 st.C 3 žilový kabel 3*4 CYKY-J je to OK. Jen nesmí být teplota NAD +30 st.C

Nevim o tom, ze by jsi se zminil o 10mm AL pises "jak rikam". 10mm AL je jak 6mm CU, to, ze jdes z el.meru 4mm CU spis pomohlo protoze 2,5mm v kabelu je max.20A. 25A a 2,5mm jedine pri pouziti jednozilovych nechranenych kabelu (dratu) a bez ulozeni v trubce.

Pokud, ale mas kabel nebo zilu(drat) v trubce tak plati:

4mm - jisteni 20A

6mm - jisteni 25A

tj. Skupina č.1, kterou jsem neuvedl

tak kdyz to zhrnu, mas to ted navrzeno dle skupiny č.2 a vsude jsou pouzite vicezilove kabely je to OK.

Pokud mas nekde jen draty(propoje v mezi jistenim take OK a jeste mas proudovou rezervu.

Pokud, ale vedeni bude v trubce(nemyslim tim nejake prostupy) tak skupina č.1 a uz to neni OK.

ale proudove to vydrzi(je to na hranici) jen by melo byt jisteni 25A - 20A.

Ale vse je o podminkach celkovem ulozeni atd.

muzes mrknou sem zde je podobna tabulka z ktere cerpam ja:

www.kabelyvodice./...

o 10mm AL jsem se nezminoval, oba víme, že je to 6mm Cu tak proč to rozvádět, jen jsme to ted´ shrnul. Takže jak to mám? Nikde není trubka, ale vše je na zdi. Jde o plně dřevěnou chatu, některé zásuvky a vypínaše jsou na azbestu, ale jakmile se k ním dostanu, tak je zlikviduji. Ty vypínače jsou v provedení venkovního prostředí, tedy z té staré hnědočervené neorztavitelné hmoty ( ani nevím jak se to správně jmenuje). Některé jsou na zed´ do vnitřního prostředí, ale mají nehořlavé krabičky ( bílé ) a mám to jen na vypínače. Krom pár prostupů skrz dřevevé zdi ( cca 10 cm s nejakou tepelnou vystýlkou uvnitř ) je vše vedeno skorkama na povrchu. Věřím, že vše projdu a nikdy problém nebude. Chatku jsme koupili nově tak nevim, co se kde skrývá, ale koupili jsme ted´ 1fazový elektrický sporák, který vyžaduje 35A jištění ( tedy když pojede naplno ), a mám ho ( tedy budu mít ) na 16A obvod a žena už ví, že víc jak 2 plotýnky najednou NESMI pouštět. Takže věřím, že těch 25A součtem na barák mi těch mých 4mm unese. Vím že teorie je hezká, ale spoláham na to, že opravdu bude vše OK )

Na tabulku se mrknu, ja mám nějaký leták z DRAKA kabely a tam mě taky ujištují , že to na stěně 32A unese.

Aspoň jsme klidnější. Stejně se uklidňuji tím, že doma mám v kuchyni 4mm AL a mám to jištěné 20A ale je to roztahané tak, aby nikde na zásuvce nebylo víc jak 10A. Kuchyň je prostě žrout ... podle tabulek to snese 18 - 21A a nikdy to už nevypadlo. 16A jistič lítal jako šílený.

Dobra tabulka! zítra půjde do tisku

stando m . . . nejsi ty náhodou pls. z Brna - Přízřenic? (mimo téma)

nejsem, ale do Brna to mam 60km

ok, mám tu jednoho kolegu standu m. který řeší všechny elektrikářské projekty (s autorizací) od 2220v přes NN po VVN, už sem myslel, že je to on.

Chlapi, ještě takovej dobrej Joke ze života! Tatys měl resp. má na zahradě takovou tu hnusnou starou zásuvku oválného tvaru na 380V co se za komára dávala všude,kde bylproud 3fáze. Sekačka na trávu však jela jen na 220V, no tak co... vzala se vidlice od sekačky a jeden kolíček vidlice se vrazil do krajní díry té zásuvky 380V (ze tří možných) a druhej se narval tak, aby se dotýkal kovového obalu (toho oválu) zásuvky - a sekačka jela až "do rozžhavení" bez problémů. To je na vysvětlenou příklad pro kubince k tomu jaký zázraky existují s 380V. Ale sami to doma nezkoušejte, vážně. Myslim,že to je přesně proti všem bezpečnostním pravidlům provozu el. spotřebičů. howgh Mi.

To moc velkej zázrak není.Vzhledem k tomu že ta zásuvka měla právě hliníkovej obal tak se kostřil(uzemňoval),a mezi fází a kostrou bylo právě těch 220V.

FA -?

FI - proudový chránič

RB - bytový rozvaděč

RE,ER, - elektroměrový rozvaděč

ET - elektroměr

HDO - přístroj umístěný v elektroměrovém rozvaděči pro spínání nízkého a vysokého tarifu

jo a to FA bude možná ten jistič,ale ta značka se moc nepoužívá...alespon teda já ji nepoužívám ve své praxi

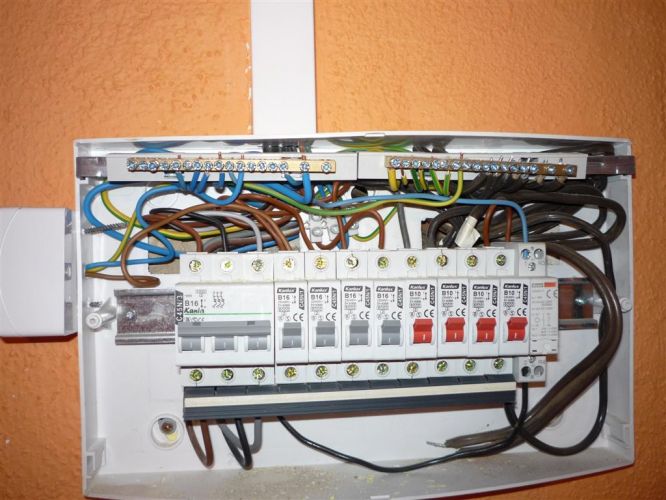

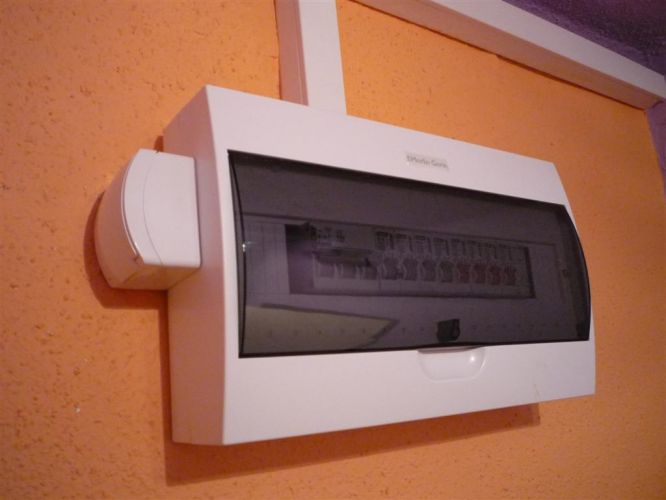

tu zasuvku k rozvadeci pridelal (prisrouboval) elektrikar nebo ty?... chtelo by to predelat (srouby!), ale jinak pekne sladena zasuvka s rozvadecem.

Pokud je prurez 1,5mm mel to dat pod 10A, ale na takovem kousku to lze tolerovat, protoze to jsou volne draty.

tady všichni lamentovali co a jak,a je vidět že elektrikář to udělal vcelku dobře, ale taky se s tím moc nemazal (nesral) :D. Řešení je elegantní, pěkný.
