Ahoj, rád bych zde načerpal nějaké nápady pro řešení mého problému.

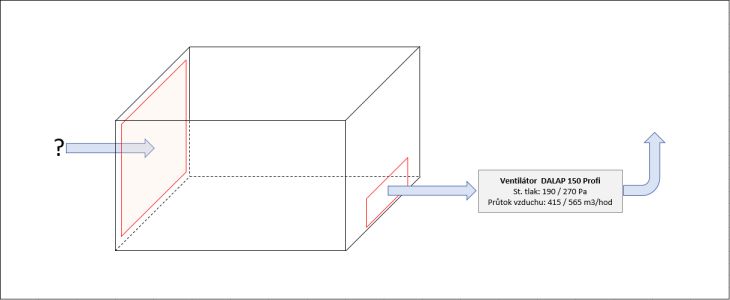

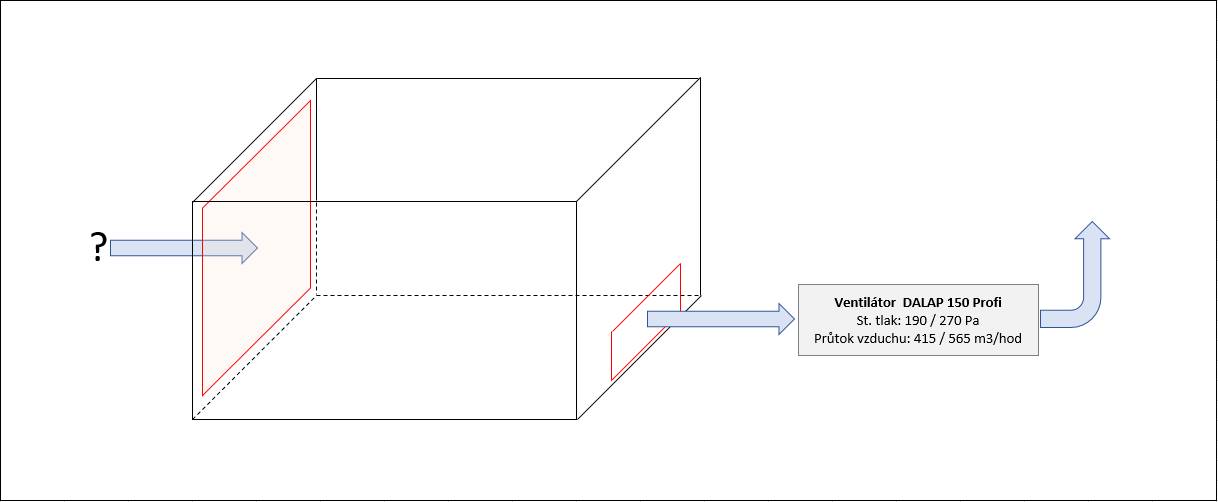

Vlastním optický laser pro řezání a gravírování (viz odkaz) a z důvodu nepříjemného kouře v dílně jsem si pro něj vytvořil box - viz přiložený obrázek.
Box má v pravé dolní části odsávání pomocí ventilační trubky obdélníkového tvaru cca 80*220 a ventilátoru DALAP AP PROFI 150, který odvádí kouř ven.
Jelikož odvod vzduchu v boxu mám, řeším nyní, jak udělat přívod v levé části boxu (levá červená část na obrázku).
Jako první pokus jsem vyvrtal do levé spodní části díry o průměru 8 mm, což se ukázalo jako nesmysl. Kouř se v boxu akorát výřil, místo aby se vytvořilo proudění, které odtáhne vše ven.
Napadá někoho, jak toho vyřešit? Jak zhotovit přívod tak, aby se při odsávání vytvořilo proudění ve směru zprava doleva?
Vím, že pozice odtahu ve spodní části není úplně vhodná, protože kouř stoupá nahoru, ale řazání překližky s ofukem způsobuje, že se kouř koncentruje ve výše 0 - 3 cm od dna boxu.
Předem děkuji, za dobré tipy.
0x
doplněno 15.11.22 08:08: Podle mě je potřeba odsávat kouř tam, kde vzniká, nenechat ho blokovat dráhu paprsku a zakouřovat optiku laseru. Tedy bych dal menší nasávací hubici co nejblíž místu pálení. Box pak nejspíš nebude potřeba.
Jak jsem psal v textu, vím, že to není úplně OK, ale konstrukčně to není úplně ideální dávat odtah výš. Rád bych zkusil ještě jinou variantu s odsáváním ve spodní části. A jak jsem taktéž psal, kouř se koncentruje v dolní části po překližkou a pokud vytvořím proudění, nebude mít úplně moc šanci stoupat.
0x
To, co se děje v bedně se vzduchem je turbulentní proudění, víry. Já bych to asi řešil konstrukcí tak, aby bylo zajištěno co nejlepší laminární proudění.
To znamená, že bych v bedně u dna do výšky těch 5cm nebo jak to bude vhodné, provedl proudící přepážky nebo sadu trubiček co nejblíže pracovnímu profilu, aby do něj nezasahovaly a na obou koncích bedny dva totožné otvory se stejnými ventilátory.
Děkuji za tip.Z prostorových a ekonomických důvodů nelze na levou stranu přidat stejný ventilátor.
Pojmem "trubičky" by šlo dát nějaké vzduchové trisky?
Čím víc trysek hustěji na sebe, tím lépe. Ale záleží na možnostech konstrukce. Jde o to, aby se jednotlivé proudnice neprotínaly, aby se proudící vrstvy třely o sebe co nejméně, a zajistit dostatečnou rychlost proudění. Nemůžu najít video pro ukázku. Prostě čím víc se proudící vzduch (nebo kapalina) rozdělí, tím lépe. Zkrátka bych na vstup dal nějakou hustou voštinu příslušné tloušťky, nebo ji vyrobil třeba z brček.
K té turbulenci bude pak v boxu docházet kolem konstrukce stroje, ale jde o to zamezit tomu, aby se vzduch nezvířil turbulentně už na vstupu do boxu.
0x
Na strane nasávania by som vytvoril prírubu s kusom potrubia alebo proste predĺžením aspoň takého prierezu ako je na strane odsávania, ale stále dostatočne malého na to, aby sa pri zapnutom ventilátor dym nemal možnosť prekonať bariéru prúdiaceho vzduchu.
doplněno 15.11.22 13:01:
Aha, po druhom prečítaní otázky som zistil, že popisujem riešenie iného problému - že ventilátor je tak slabý, až sa dym dostane von cez nasávanie. Zvýšte prietok a/alebo upravte geometriu boxu. Možno by pomohlo flexi potrubie pripevnené priamo k hlave na opačnej strane ako ofuk, ktoré by jazdilo spolu s ňou a odsávanie by bolo v jej blízkosti.
Odsávání přímo v místě vypalování není špatný nápad, ale bohužel to není sprváné řešení.
1. Při správném řezání laserem se musí dým koncentrovat POD materiálem, který by v tomto případě bránil samotnému odsátí.
2. Pokud bych přidal flexi hadici s odsáváním k laserovému modulu, zatížil bych konstrukci celého zařízení, které je nějak koncipováno vzhledem ke svým rozměrům a váze. Mohlo by to negativně ovlivnit přesnost nebo kvalitu stroje.
Každopádně děkuji za tip!
Zaujalo ma to a moja nesprávna odpoveď trochu roztrpčila, tak som sa pri neskoroobednej káve trochu dovzdelal, a máte pravdu, čadí to pri rezaní odspodu. A podstatne viac ako som si pôvodne predstavoval. Podľa mňa to ten vetrák od Dalapu nebude pri nejakej relevantnej veľkosti stolu a boxu zvládať. Skúsil by som možno za odvoz nasourcovať digestor (niekoľko digestorov) a vyskúšal vetilátory z nich (prípadne tam ten digestor rovno pripevnil vcelku k bočnej stene).
Všem díky za rady.
Včera jsem zkusil úplně demontovat levý bok boxu a vypadá to, že to vyřešilo problém s turbulencemi a vířením vzduchu.
Zkoušeno jak při otevřeném doutnání, tak i koncentraci dýmu pod materiálem.
Velký přísun vzduchu = proudění.
Kdybych to věděl dříve, celý box bych koncipoval trochu jinak. Nebyl by uzavíratelnej, ale zepředu otevřenej s odsáváním vzadu.
Nyní zkusím ještě použít tu síťovinu, jak zde psal kolega výše.
