Dobrý den,
snažím se vyměnit starý pokojový termostat za nový v domě po babičce. Ve starém termostatu jsou nijak neoznačené dráty, které nevím do jaké "díry" nového termostatu dát. Dokáže někdo znalý z obrázku vydedukovat co a jak? Starý termostat je opravdu prastarý, pamatuju jej z dětství - je bez baterií. Nový termostat je na dvě AA baterie. Může to vůbec fungovat?
Pokoušel jsem se hledat na google, ale ani nevím pod jakým termínem starý termostat vyhledávat (kromě značky Vaillant...to ovšem vyhazuje mnohem modernější termostaty)
Díky moc
4x
Nový termostat má baterie, protože není mechanický a nepracuje na fyzikálním principu ohýbání bimetalu vlivem teploty (bimetal je materiál složený ze dvou kovů s různou roztažností vlivem teploty a tak se kontakt kroutí a rozpojuje či spojuje obvod termostatu).
Nový termostat je elektronický a baterie napájí elektroniku a spínají povelem relé.

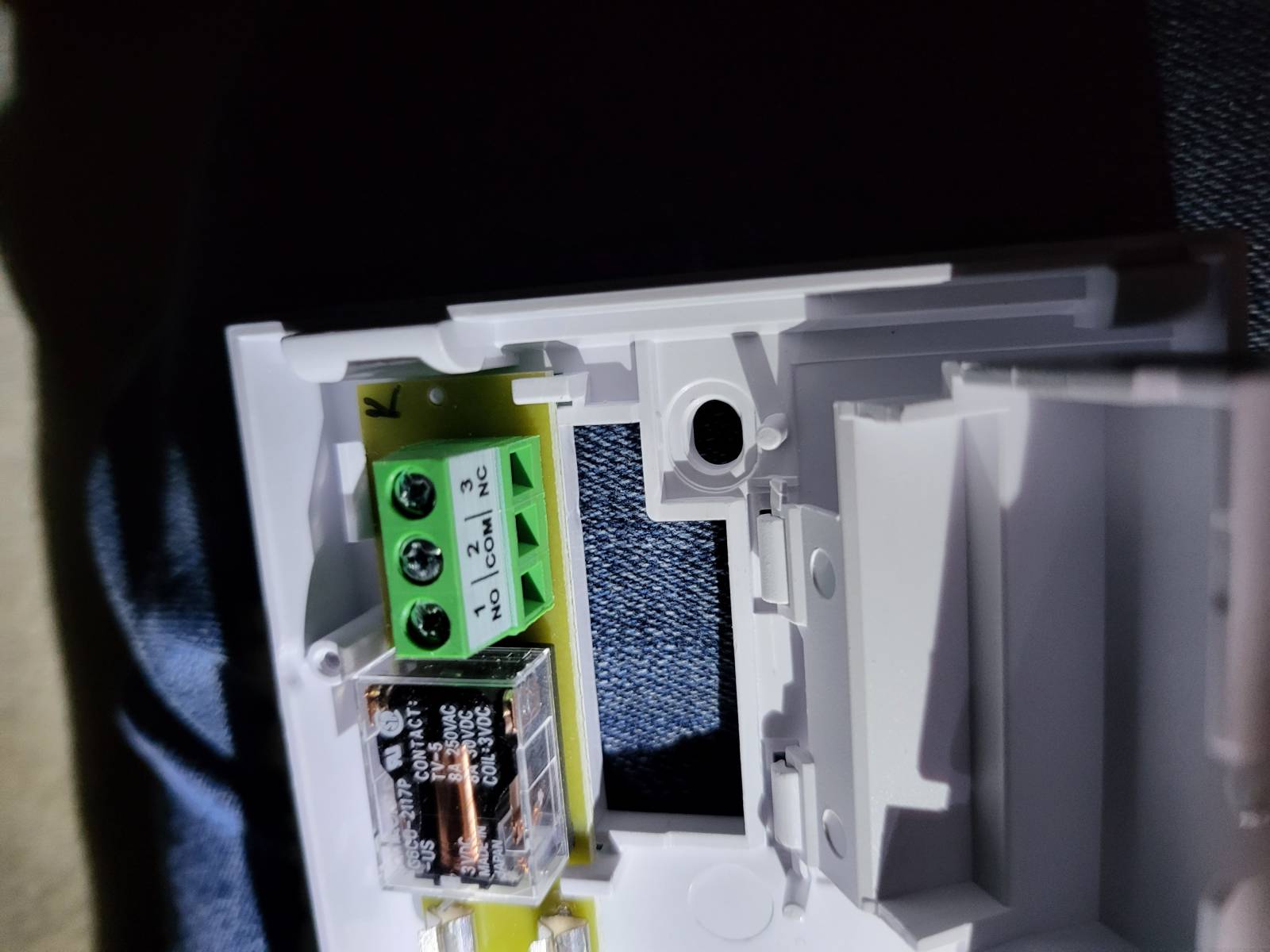

Relé je ta kostička v plexi u toho zeleného konektoru, která přivedením napětí do cívky spíná své kontakty.
Kontakty jsou vyvedeny:
NO - normaly open (v rozepnutém stavu relé jsou rozpojeny)
NC - normaly close (v rozepnutém klidovém stavu jsou tyto kontakty sepnuty)
COM - společný kontakt (protikus)
Tedy relé přepíná vlivem spínání COM + NO
a v klidu má kontakty sepnuté COM + NC
...
Většině kotlům stačí zapojit povel na topení, tedy potřebu topit kontakty (dva dráty) sepnout a zapojit tedy pouze COM a NO
Na polaritě drátů nezáleží. Je to vypínač. Není důležité spojit př.: růžový a žlutý nebo žlutý s růžovým. Vždy dojde k sepnutí. Je to spínač.
...
Otázkou je, co máš za kotel a jak jsou tři dráty zapojeny na tvém kotli.

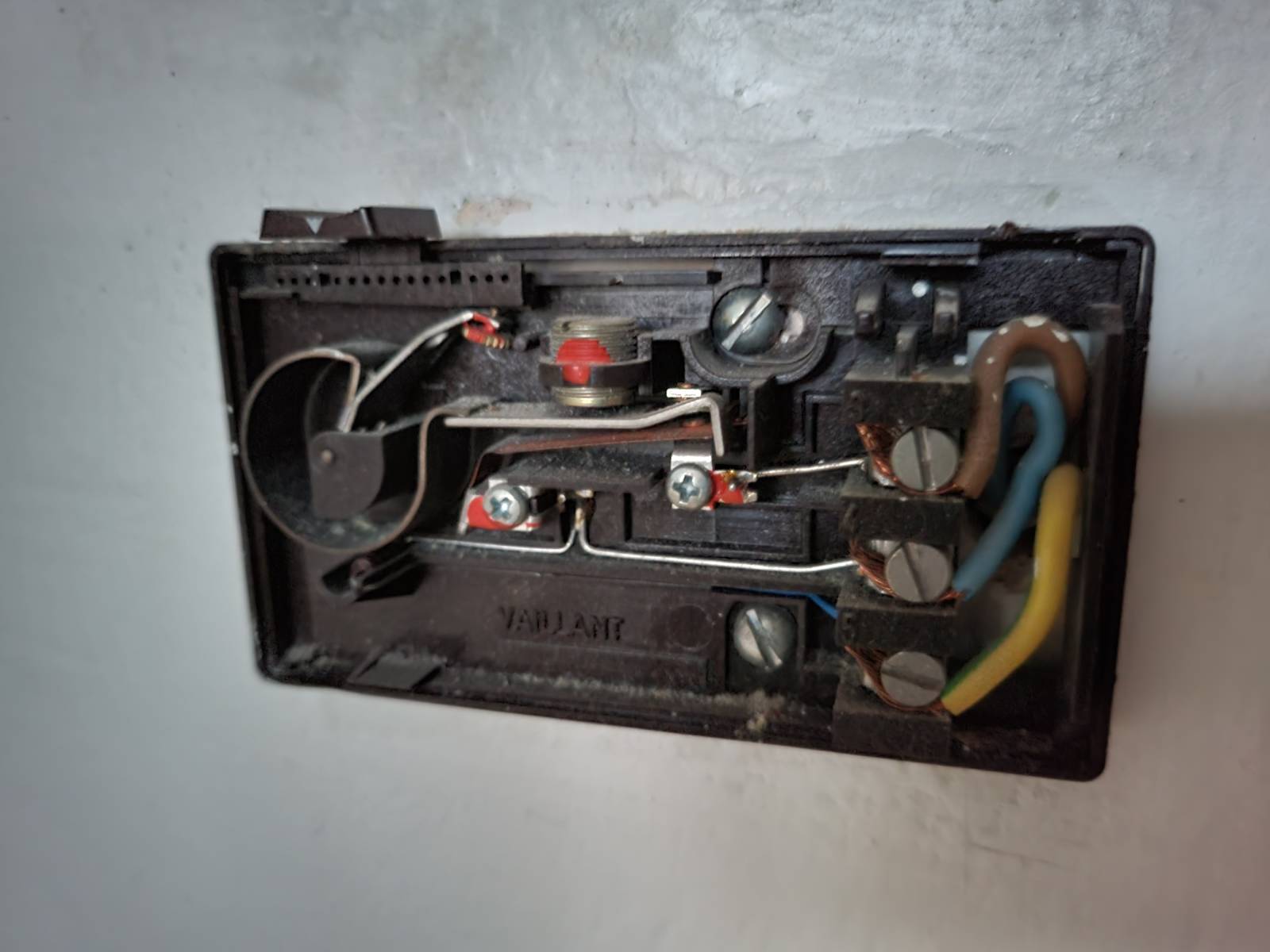

Jestli je zelenožlutý nevyužitá kostra, tak by mělo stačit propojovat hnědý s modrým.
Vyfoť druhý konec těch drátů nebo schémátko na víku od starého termostatu.
Nebo lépe nafoť starý termostat. Z čela, aby bylo vidět, kde co vede. Hlavně ten žlutej dole.
