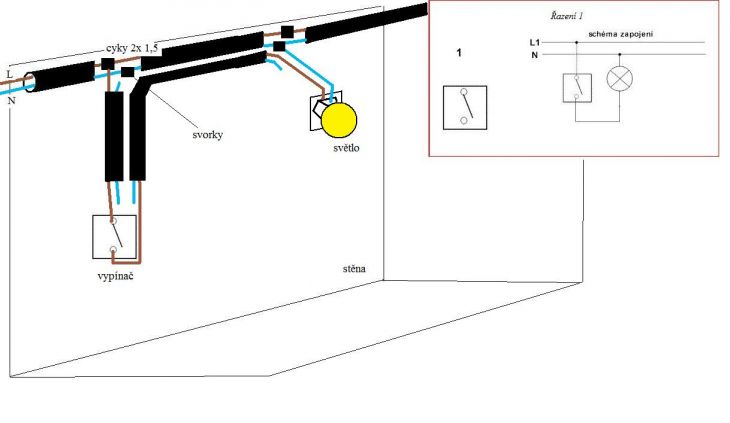

Dobrý den,v bytě mám všechny vypínače zapojeny zřejmě dle "řazení 1",ale v praxi si to nedokáži nějak představit,nakreslil jsem obrázek,jak by to zřejmě mělo být (správně dle schématu řazení 1).U stropu je tedy pod omítkou dvoužilový vodič (L,N),do vypínače vede také dvoužilový vodič,ale na svorku (šroubek)ve vypínači je připojen pouze vodič L,a na druhou svorku (šroubek) je opět připojen vodič L,který vychází z vypínače,pokračuje opět někde pod omítkou až k světlu,kde je vodič L zapojen na střed (spodní část) světla.Na objímku světla je připojen vodič N.(viz obrázek).Je má představa správná nebo je to vyřešené nějak jinak?
1x
schéma je správně, provedení lze i bez svorek. Přívod vede k vypínači, jedna žíla se přeruší, napojí ve vypinači a pokračuje ke světlu. Nemusíte mít krabičku se svorkami.
bodíka pro kolegu, který zná!
1x
Tohle je 20 let starý postup, který jsme se učili před 25 lety. Dnes je praxe jiná a nikdo z dnešních elektrikářů vám to tak už neudělá. Dnes se na zapojení použije už jen KP 68. KO 68 dnes už nikdo do obvodu nedá. Ale nic proti zbytečné práci. A taktéž o vyšší ceně . To je odpověd´ na dnešní praxi. Jinak starší rozvody, je mají tak jak píšete. Důležitá je funkčnost.
doplněno 31.03.10 12:56:Užasné je , jak používáte kabely, kterým ucvakáte modré kabely. To mi připomína komunismus, kdy je všeho dost a zbytečné dráty nikoho nezajímají a to ani z ohledu financí. Dnes ( když bych použil vaše zapojení), by se použilo CYKY-O 2*1,5. Tedy černá hněda, nebo CYKY-J s tím, že bud´ ŽZ přeznačíte, nebo pokud to máte doma, tak jen označíte, nebo neoznačíte.
Ještě teda když jsme do toho zajeli takhle dopodrobna, tak doporučuju /kde to tloušťka zdi dovolí/ pod vypínač krabici KPR 68 /kopos/. stojí cca 14-16Kč a vejde se tam pohodlně i třeba stmívač, nebo víc svorek... Krabička nahoře má podle mě největší nevýhodu v tom, že když do ní vlezete, tak zničíte výmalbu pokoje...
0x

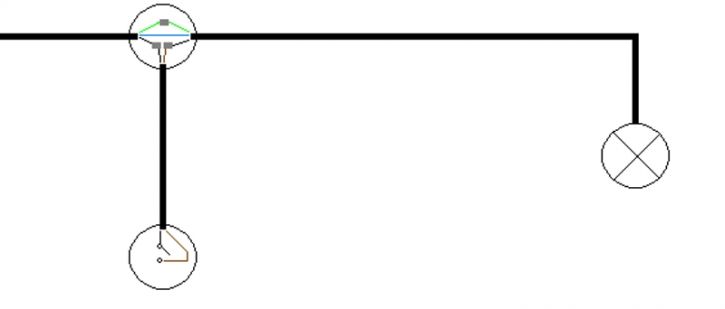

v praxi je to jinak, a nikdy me nenapadlo, ze budu muset kreslit obrazek
takze viz. obrazek, jinak krabice nad vypinacem neni potreba muze se vse spojit v krabici pro vypinac.
tak tak, takhle to může předělat až se pustí do rekonstrukce. Ono se to dá udělat i tak, že svorky nejsou v samostatné krabičce, ale v krabičce pod vypínačem. Záleží jen na zvyku montéra a každé řešení má svoje plus...
Děkuji za příspěvky,už je mi to jasné,...u vašeho obrázku tedy k vypínači vede dvoužilový vodič L,N a dá se říct že vodič N je poté použit jako vodič fázový L.
neni to tak jak pises. K vypinaci vede černy a hnedý ma oznaceni treba CYKY 1,5 x 2A nebo 3A nebo 4A dle potreby.
Je pravda, ze se jedna jen o barvu izolace, ale norma to nedovoluje, to jen na upresneni.
Pokud, ale vse spojis v krabici pro vypinac staci ti jen privod a odvod ke svetlu, pripadne dalsi vyvod k dalsimu vypinaci a svetlu.
Aha,tedy k vypínači černá žíla a hnědá žíla,je to logické,vždyt´ fázový vodič L je značen hnědou nebo černou barvou.A co s vodičem PE u osvětlení,ten se připojí na kostru osvětlení? nebo?
