Jak bude měřit analogový třífázový elektroměr na pouze 3x380V v jedné fázi?
Od: bohumil® odpovědí: 6 změna:

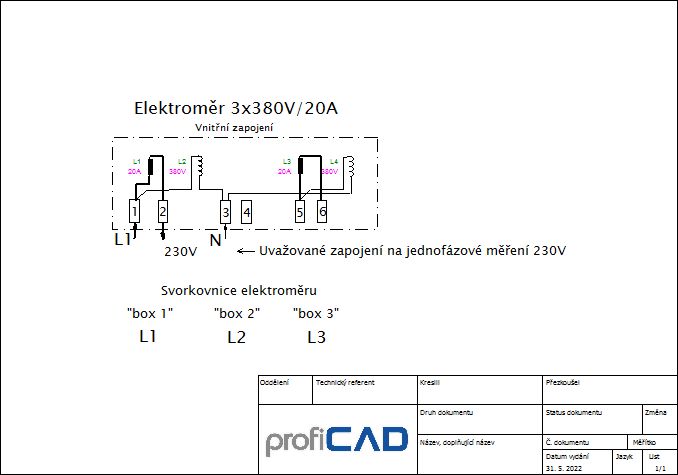

Mám starý analogový třífázový elektroměr pro měření 3x380V, pro zapojení do trojůhelníka, bez nulového vodiče. Zapojení je takové, že z "boxíku" č. 1 je napojena jedna proudová cívka jedné fáze (přívod i vývod samostaně ze dvou svorek) a jeden přívod pro napěťovou cívku této fáze. Z "boxíku" č.2 (druhá fáze) je napojen pouze společný přívod, druhé strany,pro napěťové cívky první i třetí fáze. A ze třetího "boxíku" je opět napojena proudová cívka třetí fáze (opět přívod i vývod samostaně ze dvou svorek) a další přívod cívky napěťové třetí fáze. Napěťové cívky jsou tedy na 380V. Uvažuji o použití tohoto elektroměru pro měření jednofázové a to tak, že použiji pouze jednu proudovou cívku jedné fáze a napěťovou cívku rovněž této fáze, ale pro připojení druhé strany napěťové cívky použiji střední "boxík" na nějž připojím pracovní nulu. Tedy napěťovou cívku pro tuto fázi budu napájet místo 380V (400) napětím pouze 230V. Co myslíte, jak se toto snížení napětí na této napěťové cívce projeví na naměřené hodnotě kWh? Měřit by to mělo, pouze bude zřejmě trochu ovlivněna výsledná měřená hodnota. Je to možné nějak spočítat, nebo spíše zkusit otestovat po zapojení porovnáním s jiným elektroměrem jednofázovým a z toho stanovit případný přepočítací koeficient? Díky za reakce.
doplněno 02.06.22 08:04: Díky za reakce. Chlapci, už to neřešte, na marketplace jsem, dokonce v místě bydliště, sehnal za dvě stovky jednofázák (jako nový).
0x
Na druhou stranu, malý do lišty jednofázový digitalní koupíte cca od 350 Kč, nebo zde mají jednofázový mechanický repasovaný za 225.
doplněno 31.05.22 15:23: Omlouvám se, peter má pravdu, problém je v tom původním snímání napětí v trojúhelníku, bude to ukazovat děleno odmocnina ze 3.
Chcete tvrdit, že když 2 fáze za hodinami vypnu v rozvaděči, bude elektroměr ukazovat špatně? Tak to asi ne ! Bude ukazovat přesně. Předpoklad jsou staré hodiny. Pro příklad by to mělo stačit.
Samozrejme, trojfazovy meria presne, ak mu dve fazy vezmete. On totiz robi sucet U1 * I1 + U2 * I2 + U3 * I3.
Meria to spravne, aj ked napatie klesne, pretoze prevodovy koeficient je nejako navrhnuty. Vy ale date do elektromera, na naptovu cievku, ktora je navrhnuta na 380V, len 220V (alebo 400 versus 230) , vtedy bude ukazovat a merat mensi vykon, ako v skutocnosti.
