Jak zapojit svetlo ve starsi siti

Navrhuji fázi na fázi a PEN do světla na zem a proklemovat na pracovní nulu... Takže černý ze stropu na asi hnědý,možná černý na světle, druhý ze stropu na ZŽ na světle a na svorkovnici světla propojit s modrým.

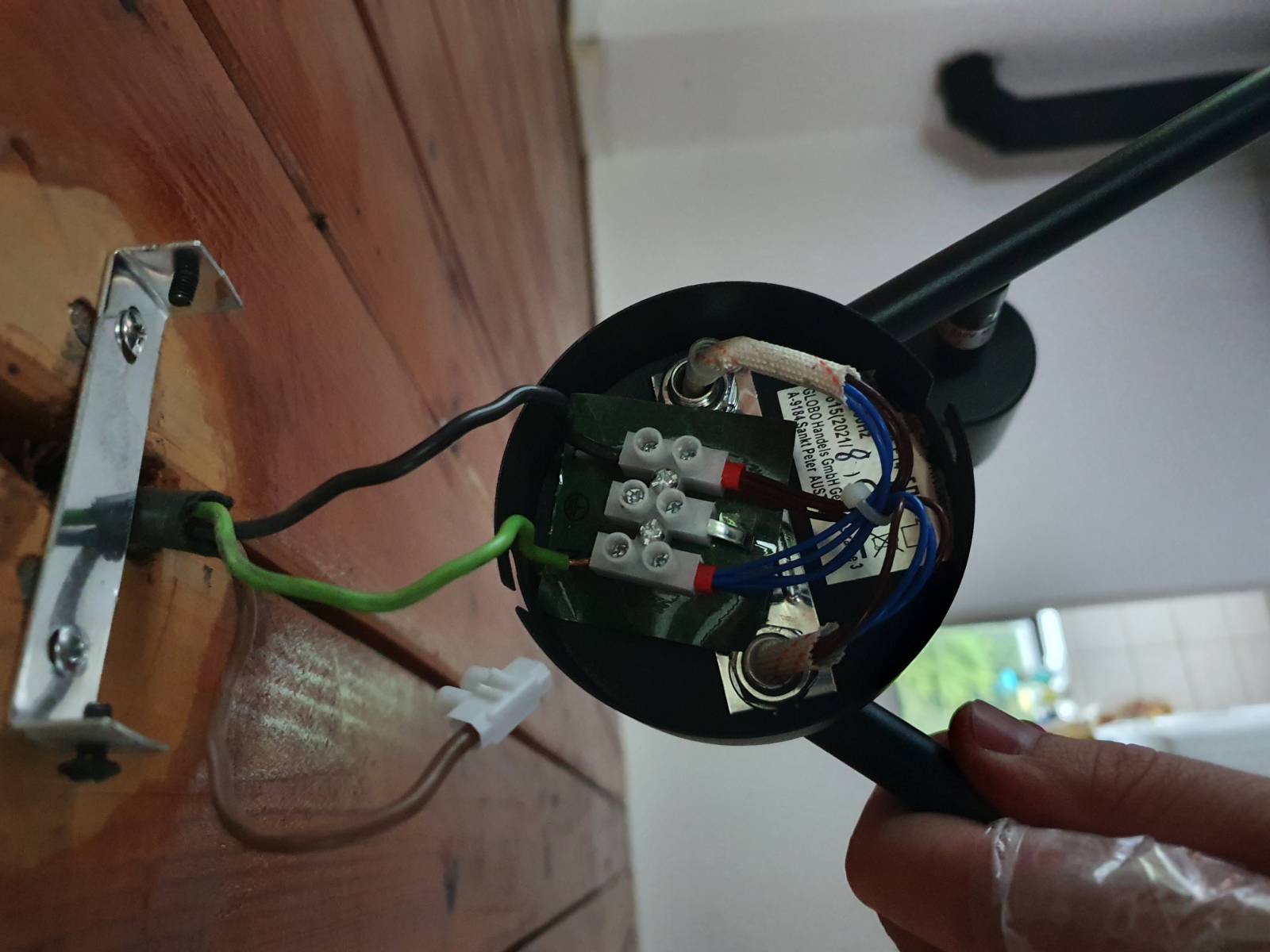

Reaguji až na základě fotky.

1. Nutno spolehlivě zjistit o jaké vodiče jde. Černý a hnědý by měly být fázové, zelený PEN. Ovšem někteří rovněž elektrikáři, v síti už realizované v soustavě TN-S, používají tento kabel tak, že černý použijí jako fázový, hnědý jako pracovní nulu N (měla by být modrá) a zelený pak jako samostanou ochrannou nulu PE.

2. Jinak tedy, pokud by to takto bylo, tak černý fázový, na světle zapojit na svorku s černými vodiči, pokud by byl hnědý N, tak jej zapojit na svorku s modrými vodiči světla a zelený PE zapojit na střední svorku (kovovou kostru).

3. V případě, že by šlo tedy ale opravdu o to, že vodič zelený je opravdu PEN v síti TN-C a hnědý není zapojený, pak černý zapojit na svorku s černými vodiči světla, zelený na střední svorku (ochranný vodič PE) a z této svorky provést propojku modrým vodičem na svorku s modrými vodiči světla (pracovní N).

4. Pozor ale - hnědý by mohl být také i další fázový, zapojený jako druhý vodič od "lustrového" dvojitého vypínače. Takže na to pozor, aby nebyl rovněž pod napětím! V tom případě jej ve vypinači odpojit, případně ve světle spolehlivě zaizolovat.

Plati rovnaky princip ako u zasuviek : PEN najprv na kolik alebo telo svietidla (tu je to prostredny kontakt v cokolade) a potom prepojit na N svorku. Vyhodne je, ak by do cokolady vosli vedla seba dva rovnake vodice (privodny PEN a klema na N).

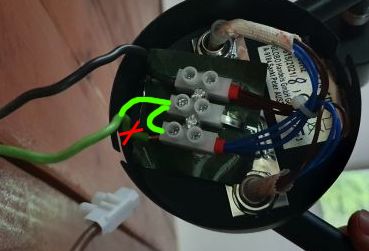

Správně je to takhle tedy za předpokladu, že je fáze skutečně černá a PEN zelený. Ta propojka může být modrá, případně

může být i bez bužírky (holý drát).

Ze stropu nesmí viset L a N.

Musí tam být L a PEN
